本技術涉及法蘭，特別涉及一種鋼管法蘭對眼設備。

背景技術：

1、法蘭又叫法蘭凸緣盤或突緣。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接。法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。

2、中國專利文獻?cn211162806u公開了一種法蘭調節對齊裝置，其通過右卡環右端面后側貼合有螺母座，螺母座內環形側面嚙合有調節螺栓，右卡環左側卡裝有左卡環，左卡環右端面上側安裝有導向頭，左卡環前端面嵌入有軸承，右卡環后端面焊接有連接塊，該設計解決了原有法蘭調節對齊方式費時費力，容易導致法蘭在連接固定之后出現位移現象的問題，本實用新型結構合理，方便對法蘭進行調節對齊，結構簡單，實用性好。

3、針對現有技術存在以下問題：上述裝置在固定左卡環和右卡環時需要手動轉動四個固定螺栓，容易使得四個相鄰卡環座的距離不一，從而容易造成左右卡環的軸心位置與管道的軸心位置不在同一直線上的情況，在后續轉動調節螺栓時也需要頻繁調節。同時，上述裝置通過兩個調節螺桿對眼也較為繁瑣，增加了管道的對接時間。

技術實現思路

1、本實用新型提供一種鋼管法蘭對眼設備，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種鋼管法蘭對眼設備，包括底座，所述底座的上端左右部固定安裝有固定限位組件，所述固定限位組件頂部的左右位置均搭接有焊接法蘭的鋼管，所述底座上端中部的前后位置固定安裝有調節對眼組件。

4、優選的，所述固定限位組件包括有四個置物座，四個相鄰所述置物座的下端與底座上端左右部固定安裝，四個所述置物座的上端均開設有弧形槽，所述底座上端中部的前部位置固定安裝有指定桿。

5、優選的，所述底座上端左右部的前后位置均固定安裝有安裝架，兩個所述安裝架的上端中部均螺紋連接有貫穿兩個安裝架頂部的螺紋桿，兩個所述螺紋桿的上端均固定安裝有手輪，兩個所述螺紋桿的下端均轉動連接有弧形固定板，兩個所述弧形固定板的下端與兩個鋼管的外壁頂部搭接。

6、優選的，兩個所述安裝架的上端前后部均滑動連接有限位桿，四個相鄰所述限位桿的下端與兩個弧形固定板的上端前后部固定連接。

7、優選的，所述調節對眼組件包括固定架，所述固定架的下端前后部與底座上端中部的前后位置固定連接，所述固定架的上端左右部均固定安裝有電推桿，兩個所述電推桿的輸出端均貫穿固定架的頂部且固定安裝有弧形限位板。

8、優選的，兩個所述弧形限位板的上端前后部均固定安裝有連接塊，四個所述連接塊的右側均開設有對眼孔，位于右部?jī)蓚€(gè)所述對眼孔的內壁均滑動連接有插桿，兩個所述插桿的右端均固定安裝有安裝圓板，兩個所述插桿外壁左部與位于左部?jī)蓚€(gè)對眼孔內壁滑動連接，兩個所述插桿的外壁右部均活動套接有彈簧，兩個所述彈簧的左端與位于右部?jī)蓚€(gè)連接塊的右側固定連接，兩個所述彈簧的右端與兩個安裝圓板的左側固定連接。

9、優選的，所述固定架上端右部的前后位置均固定安裝有連接架，位于前部所述連接架的上端螺紋連接有調節螺桿，所述調節螺桿的下端轉動連接有擋板，所述擋板右側底部的前后位置與兩個安裝圓板的左側頂部抵接。

10、優選的，位于后部所述連接架的上端滑動連接有貫穿位于后部連接架頂部的滑桿，所述滑桿的下端與擋板的上端后部固定連接。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、本實用新型提供一種鋼管法蘭對眼設備，其通過置物座、指定桿、安裝架、螺紋桿、手輪、弧形固定板和限位桿之間的配合可將兩個鋼管固定在四個置物座上，以此可確定兩個法蘭的確定位置，在后續兩個弧形限位板對眼時，可使兩個弧形限位板的軸心位置始終與兩個鋼管的軸心位置在同一直線上，以此提高了兩個法蘭對眼的精確度。

13、本實用新型提供一種鋼管法蘭對眼設備，其通過固定架、電推桿、弧形限位板、連接塊、插桿、安裝圓板、彈簧、連接架、調節螺桿、擋板和滑桿之間的配合可將兩個法蘭快速完成貼合對位工作，其結構簡單，只需要通過兩個插桿即可使兩個法蘭對眼成功，能確保兩個鋼管正確地對齊和連接，提高了設備的工作效率。

技術特征：

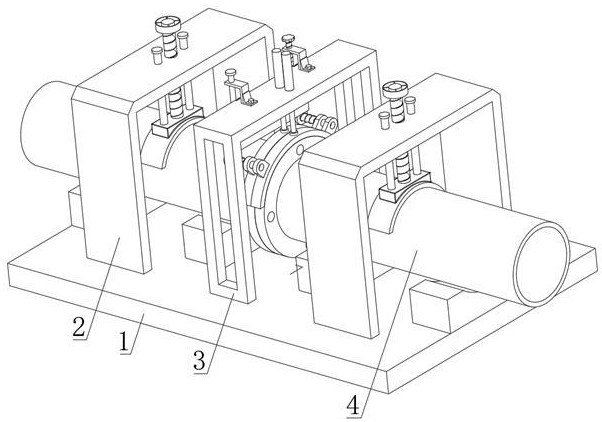

1.一種鋼管法蘭對眼設備，包括底座（1），其特征在于：所述底座（1）的上端左右部固定安裝有固定限位組件（2），所述固定限位組件（2）頂部的左右位置均搭接有焊接法蘭的鋼管（4），所述底座（1）上端中部的前后位置固定安裝有調節對眼組件（3）。

2.根據權利要求1所述的一種鋼管法蘭對眼設備，其特征在于：所述固定限位組件（2）包括有四個置物座（21），四個相鄰所述置物座（21）的下端與底座（1）上端左右部固定安裝，四個所述置物座（21）的上端均開設有弧形槽（22），所述底座（1）上端中部的前部位置固定安裝有指定桿（23）。

3.根據權利要求2所述的一種鋼管法蘭對眼設備，其特征在于：所述底座（1）上端左右部的前后位置均固定安裝有安裝架（24），兩個所述安裝架（24）的上端中部均螺紋連接有貫穿兩個安裝架（24）頂部的螺紋桿（25），兩個所述螺紋桿（25）的上端均固定安裝有手輪，兩個所述螺紋桿（25）的下端均轉動連接有弧形固定板（26），兩個所述弧形固定板（26）的下端與兩個鋼管（4）的外壁頂部搭接。

4.根據權利要求3所述的一種鋼管法蘭對眼設備，其特征在于：兩個所述安裝架（24）的上端前后部均滑動連接有限位桿（27），四個相鄰所述限位桿（27）的下端與兩個弧形固定板（26）的上端前后部固定連接。

5.根據權利要求1所述的一種鋼管法蘭對眼設備，其特征在于：所述調節對眼組件（3）包括固定架（31），所述固定架（31）的下端前后部與底座（1）上端中部的前后位置固定連接，所述固定架（31）的上端左右部均固定安裝有電推桿（32），兩個所述電推桿（32）的輸出端均貫穿固定架（31）的頂部且固定安裝有弧形限位板（33）。

6.根據權利要求5所述的一種鋼管法蘭對眼設備，其特征在于：兩個所述弧形限位板（33）的上端前后部均固定安裝有連接塊（34），四個所述連接塊（34）的右側均開設有對眼孔（35），位于右部?jī)蓚€(gè)所述對眼孔（35）的內壁均滑動連接有插桿（36），兩個所述插桿（36）的右端均固定安裝有安裝圓板（37），兩個所述插桿（36）外壁左部與位于左部?jī)蓚€(gè)對眼孔（35）內壁滑動連接，兩個所述插桿（36）的外壁右部均活動套接有彈簧（38），兩個所述彈簧（38）的左端與位于右部?jī)蓚€(gè)連接塊（34）的右側固定連接，兩個所述彈簧（38）的右端與兩個安裝圓板（37）的左側固定連接。

7.根據權利要求6所述的一種鋼管法蘭對眼設備，其特征在于：所述固定架（31）上端右部的前后位置均固定安裝有連接架（39），位于前部所述連接架（39）的上端螺紋連接有調節螺桿（310），所述調節螺桿（310）的下端轉動連接有擋板（311），所述擋板（311）右側底部的前后位置與兩個安裝圓板（37）的左側頂部抵接。

8.根據權利要求7所述的一種鋼管法蘭對眼設備，其特征在于：位于后部所述連接架（39）的上端滑動連接有貫穿位于后部連接架（39）頂部的滑桿（312），所述滑桿（312）的下端與擋板（311）的上端后部固定連接。

技術總結
本技術公開了一種鋼管法蘭對眼設備，涉及法蘭技術領域，包括底座，所述底座的上端左右部固定安裝有固定限位組件，所述固定限位組件頂部的左右位置均搭接有焊接法蘭的鋼管。本技術所述的一種鋼管法蘭對眼設備，其通過固定限位組件可將兩個鋼管固定在四個置物座上，以此可確定兩個法蘭的確定位置，在后續兩個弧形限位板對眼時，可使兩個弧形限位板的軸心位置始終與兩個鋼管的軸心位置在同一直線上，以此提高了兩個法蘭對眼的精確度。通過調節對眼組件可將兩個法蘭快速完成貼合對位工作，其結構簡單，只需要通過兩個插桿即可使兩個法蘭對眼成功，能確保兩個鋼管正確地對齊和連接，提高了設備的工作效率。

技術研發人員：王立霞,張紅松,王麒銘
受保護的技術使用者：淄博松尚復合材料有限公司
技術研發日：20240708
技術公布日：2025/4/28
