本發明涉及電子電力，具體而言，涉及一種功率調節方法、裝置、空調器、存儲介質及電子設備。

背景技術：

1、在現有的電力系統和電力電子設備中，當負載功率需求變化較大時，一般通過設置固定的功率裕量來應對瞬時負荷增加，但這往往會導致設備資源浪費和效率下降。

2、此外，在高功率用電設備的變頻器中，常需采用多各整流模塊并聯供電，以滿足負載功率需求并保證供電可靠性，在采用多個整流模塊并聯的變頻器中，多個整流模塊的電流需要精準分配，現有的電流分配控制方法無法根據實際負載功率需求精確調整各整流模塊的輸出功率，導致整流模塊的功率的浪費。

3、針對現有技術中變頻器中多個整流模塊的電流分配控制方法無法根據實際負載功率需求精確調整各整流模塊的輸出功率，導致整流模塊的功率的浪費的問題，目前尚未提出有效的解決方案。

技術實現思路

1、本發明實施例中提供一種功率調節方法、裝置、空調器、存儲介質及電子設備，以解決現有技術中變頻器中多個整流模塊的電流分配控制方法無法根據實際負載功率需求精確調整各整流模塊的輸出功率，導致整流模塊的功率的浪費的問題。

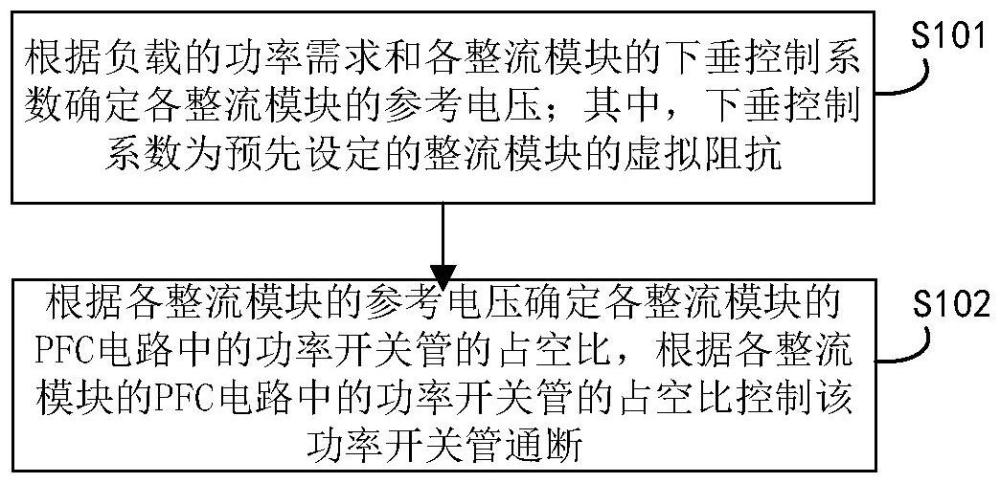

2、為解決上述技術問題，本發明提供了一種功率調節方法，應用于變頻器，所述變頻器包括至少兩個整流模塊，所述整流模塊包括整流橋和pfc電路，該方法包括：

3、根據負載的功率需求和各整流模塊的下垂控制系數確定各整流模塊的參考電壓；其中，所述下垂控制系數為預先設定的整流模塊的虛擬阻抗；

4、根據所述參考電壓確定各整流模塊的pfc電路中的功率開關管的占空比，根據所述占空比控制所述功率開關管通斷。

5、進一步地，根據負載的功率需求和各整流模塊的下垂控制系數確定各整流模塊的參考電壓，包括：

6、根據負載的功率需求確定每個整流模塊的給定電壓；

7、獲取各整流模塊檢測電壓和檢測電流；

8、計算所述檢測電流與所述下垂控制系數的乘積，獲得虛擬壓降；

9、計算所述整流模塊的給定電壓和所述虛擬壓降的差值，獲得所述參考電壓。

10、進一步地，計算所述整流模塊的給定電壓和所述虛擬壓降的差值，獲得所述參考電壓之后，所述方法還包括：

11、計算各整流模塊的內部壓降和所有整流模塊的給定電壓與母線電壓的差值的平均值；

12、對所述各整流模塊的內部壓降與所述平均值進行比例積分，獲得參考電壓修正量；

13、基于所述參考電壓修正量對所述參考電壓進行修正，獲得最終的參考電壓。

14、進一步地，對所述各整流模塊的內部壓降與所述平均值進行比例積分，獲得參考電壓修正量時，依據以下公式實現：

15、

16、其中，ui為所述參考電壓修正量，kpi為整流模塊的比例系數，dt表示對關于時間t進行積分，kqi為整流模塊的積分系數，為所有整流模塊的給定電壓與母線電壓的差值的平均值，voi為整流模塊的內部壓降，i代表整流模塊的編號。

17、進一步地，根據所述參考電壓確定各整流模塊的pfc電路中的功率開關管的占空比，包括：

18、根據所述參考電壓、所述檢測電壓和所述整流模塊的總阻值確定參考電流；

19、根據所述參考電流、所述檢測電流計算所述占空比。

20、進一步地，所述方法還包括：

21、根據各整流模塊的輸出功率與其最大功率的偏差調整其下垂控制系數。

22、進一步地，根據各整流模塊的輸出功率與其最大功率的偏差調整其下垂控制系數，包括：

23、判斷各整流模塊的輸出功率與其最大功率的偏差是否小于預設閾值；

24、如果是，則控制所述整流模塊的下垂控制系數減小。

25、進一步地，所述方法還包括：

26、檢測各整流模塊的內部溫度；

27、在所述整流模塊的內部溫度高于預設閾值時，控制該整流模塊的下垂控制系數減小。

28、進一步地，所述方法還包括：

29、在整流模塊啟動后開始計時；

30、每間隔預設時長，控制所述整流模塊的下垂控制系數進行輪換。

31、本發明還提供一種功率調節裝置，應用于變頻器，所述變頻器包括至少兩個整流模塊，所述整流模塊包括整流橋和pfc電路，該裝置包括：

32、計算模塊，用于根據負載的功率需求和各整流模塊的下垂控制系數確定各整流模塊的參考電壓；其中，所述下垂控制系數為預先設定的整流模塊的虛擬阻抗；

33、控制模塊，用于根據所述參考電壓確定各整流模塊的pfc電路中的功率開關管的占空比，根據所述占空比控制所述功率開關管通斷。

34、本發明還提供一種變頻器，所述變頻器包括至少兩個整流模塊，所述整流模塊包括整流橋和pfc電路，還上述功率調節裝置。

35、本發明還提供一種空調器，包括上述變頻器。

36、本發明還提供一種計算機可讀存儲介質，其上存儲有計算機程序，所述程序被處理器執行時實現上述功率調節方法。

37、本發明還提供一種電子設備，包括：

38、一個或多個處理器；

39、存儲裝置，用于存儲一個或多個程序，當所述一個或多個程序被所述一個或多個處理器執行時，使得所述一個或多個處理器實現上述功率調節方法。

40、應用本發明的技術方案，預先設定每個整流模塊的虛擬阻抗，作為下垂控制系數，利用下垂控制確定各整流模塊的參考電壓，下垂控制是一種常用于電力系統中的控制策略，特別是在分布式發電系統中。它模擬傳統發電機的頻率-功率和電壓-無功功率之間的下垂特性，使得分布式電源能夠像同步發電機一樣工作，從而實現無通信條件下的并聯運行和負載共享。本實施例通過下垂控制的方法，控制兩個或多個整流模塊的輸出功率，以滿足用電設備的功率需求，通過根據實際負載功率需求動態調整變頻器的輸出功率，避免不必要的能量浪費，確保設備在負載功率需求增加時提供快速響應和功率提升，適用于電力電子設備、智能電網、可再生能源系統等場合，能夠實現提高整流模塊的功率利用率、減少整流模塊的過載損耗，確保變頻器的高效性和穩定性。

技術特征：

1.一種功率調節方法，應用于變頻器，所述變頻器包括至少兩個整流模塊，所述整流模塊包括整流橋和pfc電路，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，根據負載的功率需求和各整流模塊的下垂控制系數確定各整流模塊的參考電壓，包括：

3.根據權利要求2所述的方法，其特征在于，計算所述整流模塊的給定電壓和所述虛擬壓降的差值，獲得所述參考電壓之后，所述方法還包括：

4.根據權利要求3所述的方法，其特征在于，對所述各整流模塊的內部壓降與所述平均值進行比例積分，獲得參考電壓修正量時，依據以下公式實現：

5.根據權利要求2所述的方法，其特征在于，根據所述參考電壓確定各整流模塊的pfc電路中的功率開關管的占空比，包括：

6.根據權利要求1所述的方法，其特征在于，所述方法還包括：

7.根據權利要求6所述的方法，其特征在于，根據各整流模塊的輸出功率與其最大功率的偏差調整其下垂控制系數，包括：

8.根據權利要求1所述的方法，其特征在于，所述方法還包括：

9.根據權利要求1所述的方法，其特征在于，所述方法還包括：

10.一種功率調節裝置，應用于變頻器，所述變頻器包括至少兩個整流模塊，所述整流模塊包括整流橋和pfc電路，其特征在于，所述裝置包括：

11.一種變頻器，其特征在于，所述變頻器包括至少兩個整流模塊，所述整流模塊包括整流橋和pfc電路，還包括權利要求10所述的功率調節裝置。

12.一種空調器，其特征在于，包括權利要求11所述的變頻器。

13.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，所述程序被處理器執行時實現如權利要求1至9中任一項所述的方法。

14.一種電子設備，其特征在于，包括：

技術總結
本發明公開一種功率調節方法、裝置、空調器、存儲介質及電子設備。其中，該應用于變頻器，所述變頻器包括至少兩個整流模塊，所述整流模塊包括整流橋和PFC電路，該方法包括：根據負載的功率需求和各整流模塊的下垂控制系數確定各整流模塊的參考電壓；其中，所述下垂控制系數為預先設定的整流模塊的虛擬阻抗；根據所述參考電壓確定各整流模塊的PFC電路中的功率開關管的占空比，根據所述占空比控制所述功率開關管通斷。通過本發明，能夠實現提高整流模塊的功率利用率、減少整流模塊的過載損耗，確保變頻器的高效性和穩定性。

技術研發人員：陳東恩,楊清,楊帆,林浩賢
受保護的技術使用者：珠海格力電器股份有限公司
技術研發日：
技術公布日：2025/4/24
