本發明屬于配電箱領域，特別是涉及一種高安全性綜合配電箱。

背景技術：

1、配電箱，作為電力系統中不可或缺的組成部分，廣泛應用于發電站、變電站以及各類配電場所之中。一般地，配電箱包括封閉或半封閉的箱體，箱體內部設有安裝結構（安裝支架、安裝板等），以依據電氣接線規范安裝相應的開關裝置、測量儀表、保護電器等元器件。在對這些元器件進行組裝或者是維護時，由于配電箱自身的尺寸限制，其內部可供工作人員操作的空間十分有限，一方面造成工作人員操作困難，另一方面也增加了元器件損壞的風險。

2、為了便于工作人員組裝或者維護配電箱內的元器件，授權公告號為cn210536084u的實用新型專利公開了一種便于維修與安裝的插接式配電箱，該配電箱外殼（即箱體），外殼的正面一側鉸接有箱門，外殼的內部設有安裝組件，安裝組件包括滑槽、支撐條、安裝條、安裝板等，滑槽開設于外殼內壁的頂端和底端，支撐條位于滑槽中，可沿滑槽滑動，安裝條的上下兩端均與支撐條焊接，安裝板安裝在安裝條上，可作為安裝元器件的安裝基礎。外殼的底部還設有出線孔，各元器件連接的外接線可從出線孔穿過。在需要組裝或者維護元器件時，可沿滑槽拉動支撐條，以帶動安裝板移出外殼，方便工作人員在外殼的外部進行相關操作。

3、上述這種方案中，為保證安裝結構（安裝板）能夠正常移出，需要預留出較長的外接線，否則在外接線的牽制下，安裝結構無法正常外移。但是，在安裝結構移回箱體后，余出的外接線又容易出現混亂、打結等問題，進而導致外接線與元器件連接位置松動，安全性不足，嚴重時甚至影響正常使用。

技術實現思路

1、本發明的目的在于提供一種高安全性綜合配電箱，以解決現有技術中的可從箱體內移出安裝結構的配電箱的外接線易混亂、打結的技術問題。

2、為實現上述目的，本發明所提供的高安全性綜合配電箱的技術方案是：

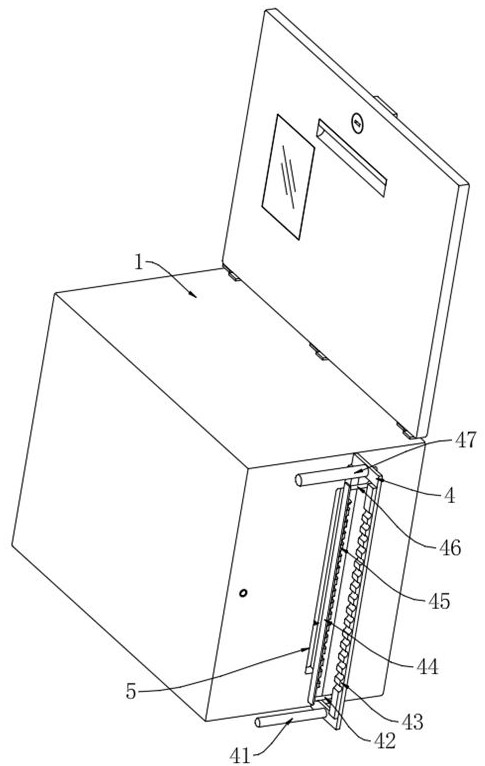

3、一種高安全性綜合配電箱，包括箱體，箱體上安裝有用于安裝元器件且可從箱體內移出的安裝結構，箱體的底端設有供外接線穿過的穿孔，箱體上安裝有整線裝置，整線裝置包括用于夾持外接線的整線架和壓線件，整線架和壓線件中的至少一個可相對于箱體移動以使整線架和壓線件靠近和遠離，整線架設有通孔，壓線件的尺寸小于通孔尺寸，以使壓線件和整線架靠近時壓線件能夠將外接線壓入通孔，以將外接線從壓入位置折彎。

4、作為進一步地改進，整線架固定在箱體的底端，壓線件的兩端設有導向件，并通過其兩端的導向件導向安裝在整線架上，導向件穿過通孔，壓線件配置有驅動其導向移動的驅動機構。

5、作為進一步地改進，驅動機構為安裝在整線架上的電動推桿，電動推桿的伸縮輸出端與壓線件一端的導向件連接。

6、作為進一步地改進，整線裝置位于箱體底端的穿孔的正下方。

7、作為進一步地改進，整線架和壓線件用于直接夾持外接線的一側均設有柔性的護墊。

8、作為進一步地改進，護墊上設有用于容納外接線的容納槽。

9、作為進一步地改進，所述的安裝結構包括導向安裝在箱體上的安裝支架，安裝支架上轉動安裝有可上下翻轉的安裝板，安裝支架的居中位置設有用于限制安裝板轉動幅度的限位件。

10、作為進一步地改進，定義安裝結構移出箱體的方向為前，限位件設于安裝支架的后側。

11、作為進一步地改進，定義安裝結構移出箱體的方向為前，箱體內部頂、底兩端的箱壁上分別設有位于安裝支架后側的上止擋件和下止擋件，以在安裝支架安裝到位后分別擋在安裝板的上下兩端，并限制安裝板轉動。

12、作為進一步地改進，定義安裝結構移出箱體的方向為前，箱體上轉動安裝有軸線豎向延伸的雙向螺桿，雙向螺桿上下兩端分別螺紋連接有上滑塊和下滑塊，上滑塊和下滑塊分別鉸接有上支臂和下支臂，上支臂和下支臂的另一端抵在安裝結構的后端，以推動安裝結構外移。

13、作為進一步地改進，安裝結構和箱體之間還連接有復位彈性件，復位彈性件的彈性力方向被配置為帶動安裝結構后退。

14、本發明屬于改進型發明創造，其有益效果是：本發明中的配電箱增加了整線裝置，在使用時，預留的較長的外接線可被夾持在整線裝置的整線架和壓線件之間，配電箱正常狀態下，壓線件可將外接線壓入整線架的通孔，這時外接線處于折彎狀態，不會有過長的外接線懸在箱體的下方，在整線裝置的作用下，外接線也不會隨意亂動，進而解決了外接線易混亂、打結的問題，提升了配電箱的安全性。若后期需要維護安裝結構上安裝的元器件，可使壓線件和整線架遠離，解除對外接線的夾持，這時可正常滿足安裝結構從箱體內移出，不影響正常維護作業。

技術特征：

1.一種高安全性綜合配電箱，包括箱體，箱體上安裝有用于安裝元器件且可從箱體內移出的安裝結構，箱體的底端設有供外接線穿過的穿孔，其特征是，箱體上安裝有整線裝置，整線裝置包括用于夾持外接線的整線架和壓線件，整線架和壓線件中的至少一個可相對于箱體移動以使整線架和壓線件靠近和遠離，整線架設有通孔，壓線件的尺寸小于通孔尺寸，以使壓線件和整線架靠近時壓線件能夠將外接線壓入通孔，以將外接線從壓入位置折彎。

2.根據權利要求1所述的高安全性綜合配電箱，其特征是，整線架固定在箱體的底端，壓線件的兩端設有導向件，并通過其兩端的導向件導向安裝在整線架上，導向件穿過通孔，壓線件配置有驅動其導向移動的驅動機構。

3.根據權利要求2所述的高安全性綜合配電箱，其特征是，驅動機構為安裝在整線架上的電動推桿，電動推桿的伸縮輸出端與壓線件一端的導向件連接。

4.根據權利要求1-3任一項所述的高安全性綜合配電箱，其特征是，整線裝置位于箱體底端的穿孔的正下方。

5.根據權利要求1-3任一項所述的高安全性綜合配電箱，其特征是，整線架和壓線件用于直接夾持外接線的一側均設有柔性的護墊。

6.根據權利要求5所述的高安全性綜合配電箱，其特征是，護墊上設有用于容納外接線的容納槽。

7.根據權利要求1-3任一項所述的高安全性綜合配電箱，其特征是，所述的安裝結構包括導向安裝在箱體上的安裝支架，安裝支架上轉動安裝有可上下翻轉的安裝板，安裝支架的居中位置設有用于限制安裝板轉動幅度的限位件。

8.根據權利要求7所述的高安全性綜合配電箱，其特征是，定義安裝結構移出箱體的方向為前，限位件設于安裝支架的后側。

9.根據權利要求7所述的高安全性綜合配電箱，其特征是，定義安裝結構移出箱體的方向為前，箱體內部頂、底兩端的箱壁上分別設有位于安裝支架后側的上止擋件和下止擋件，以在安裝支架安裝到位后分別擋在安裝板的上下兩端，并限制安裝板轉動。

10.根據權利要求1-3任一項所述的高安全性綜合配電箱，其特征是，定義安裝結構移出箱體的方向為前，箱體上轉動安裝有軸線豎向延伸的雙向螺桿，雙向螺桿上下兩端分別螺紋連接有上滑塊和下滑塊，上滑塊和下滑塊分別鉸接有上支臂和下支臂，上支臂和下支臂的另一端抵在安裝結構的后端，以推動安裝結構外移。

11.根據權利要求10所述的高安全性綜合配電箱，其特征是，安裝結構和箱體之間還連接有復位彈性件，復位彈性件的彈性力方向被配置為帶動安裝結構后退。

技術總結
本發明屬于配電箱領域，具體提供一種高安全性綜合配電箱。該配電箱包括箱體，箱體上安裝有用于安裝元器件且可從箱體內移出的安裝結構，箱體的底端設有供外接線穿過的穿孔，箱體上安裝有整線裝置，整線裝置包括用于夾持外接線的整線架和壓線件，整線架和壓線件中的至少一個可相對于箱體移動以使整線架和壓線件靠近和遠離，整線架設有通孔，壓線件的尺寸小于通孔尺寸，以使壓線件和整線架靠近時壓線件能夠將外接線壓入通孔，以將外接線從壓入位置折彎。在整線裝置的作用下，外接線處于折彎狀態，不會有過長的外接線懸在箱體的下方，而且外接線也不會隨意亂動，進而解決了外接線易混亂、打結的問題。

技術研發人員：李科帥,余順行,谷許磊,賈延磊,劉美辰,張良杰,魏魏,傘志強
受保護的技術使用者：平高集團智能電氣有限公司
