本技術涉及的是一種切換電路，具體涉及一種三電源切換電路。

背景技術：

1、近年來，人工智能、儀器儀表、工業自動化、新能源等各行各來的電子產品，幾乎都離不開電源，在實際產品設計中有多種電源方案，這里以一般的單片機產品為例，3.3v左右供電的系統，常見的有usb供電、外接電源適配器供電和電池供電。

2、一般產品設計的時候，為了產品更加穩定和智能，一般預留其中2種甚至多種供電方式，一般每種電源單獨存在，都可以給產品供電。

3、現有很多產品用到的是單電源或者雙電源切換，一般是一個外部電源加一個內部電池，外部電源優先級高于內部電池。有電池，電池給系統供電，有外部電源，外部電源給系統供電，兩者都有時，外部電源給系統供電，同時也給電池充電，外部電源意外斷電，內部電池會續上供電。

4、如圖1所示，當vusb有電，pmos管q1截止，即便有體二極管電流流過，但是因為vusb會比vbat電壓高，pmos的vgs>0,所以pmos體二極管截止，負載由vusb供電；當vusb沒電，pmos導通，負載由vbat供電。

5、上述現有技術的缺點如下：

6、1、只能適應2組不同電源，有一定的局限性；

7、2、外部供電時有壓降，至少0.3v。

技術實現思路

1、針對現有技術上存在的不足，本實用新型目的是在于提供一種三電源切換電路，電路結構設計合理，能夠適用于三組不同電源，外部供電時幾乎沒有壓降，實用性強。

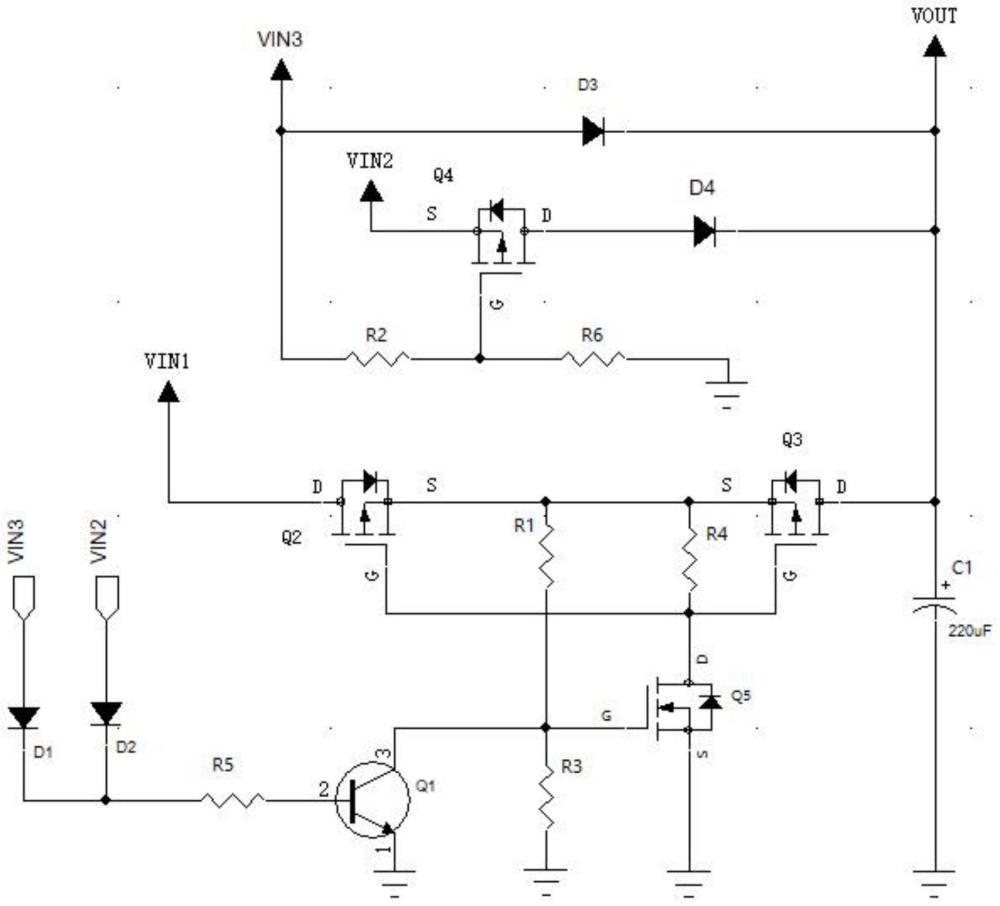

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種三電源切換電路，包括三極管、第一pmos管、第二pmos管、第三pmos管、nmos管、第一二極管、第二二極管、第三二極管和第四二極管，第一輸入端vin1與第一pmos管的漏極相連，第一pmos管的柵極分別與nmos管的漏極、第二pmos管的柵極以及第四電阻一端相連，第一pmos管的源極分別與第一電阻一端、第四電阻另一端、第二pmos管的源極相連，第一電阻另一端賦分表與第三電阻一端、三極管的集電極、nmos管的柵極相連，三極管的發射極、第三電阻另一端、nmos管的源極均接地，三極管的基極通過第五電阻分別與第一二極管負極、第二二極管負極相連，第一二極管正極與第三輸入端vin3相連，第二二極管正極與第二輸入端vin2相連，第二pmos管的漏極分別與第三二極管負極、第四二極管負極和電容正極以及輸出端vout相連，電容負極接地，第四二極管正極與第三pmos管的漏極相連，第三pmos管的源極與第二輸入端vin2相連，第三pmos管的柵極分別與第二電阻一端、第六電阻一端相連，第二電阻另一端、第三二極管正極均與第三輸入端vin3相連，第六電阻另一端接地。

3、本實用新型的第二電阻和第六電阻的阻值不能太小，太小會增加靜態功耗，一般為幾百k，第二電阻和第六電阻的阻值根據第三pmos管的閾值電壓選擇合適的值。vin1和vin2,vin3為3組不同電壓的電源，vout為輸出，給系統供電。vout取電沒有嚴格的優先極，單獨接一組電源都可以獨立供電，如果有電池供電，電池電壓優先接vin1的位置，這路電壓基本沒有壓降，當有外接vin1和vin2時，會用vin2供電；當有vin1和vin3時，會用vin3供電；當有外接vin2和vin3時，會用vin3供電；當有外接vin1和vin2和vin3時，會用vin3供電。

4、本實用新型的有益效果：本實用新型的電路結構設計合理，能夠適用于三組不同電源，外部供電時幾乎沒有壓降，實用性強。

技術特征：

1.一種三電源切換電路，其特征在于，包括三極管((q1))、第一pmos管(q2)、第二pmos管(q3)、第三pmos管(q4)、nmos管(q5)、第一二極管(d1)、第二二極管(d2)、第三二極管(d3)和第四二極管(d4)，第一輸入端vin1與第一pmos管(q2)的漏極相連，第一pmos管(q2)的柵極分別與nmos管(q5)的漏極、第二pmos管(q3)的柵極以及第四電阻(r4)一端相連，第一pmos管(q2)的源極分別與第一電阻(r1)一端、第四電阻(r4)另一端、第二pmos管(q3)的源極相連，第一電阻(r1)另一端賦分表與第三電阻(r3)一端、三極管(q1)的集電極、nmos管(q5)的柵極相連，三極管(q1)的發射極、第三電阻(r3)另一端、nmos管(q5)的源極均接地，三極管(q1)的基極通過第五電阻(r5)分別與第一二極管(d1)負極、第二二極管(d2)負極相連，第一二極管(d1)正極與第三輸入端vin3相連，第二二極管(d2)正極與第二輸入端vin2相連，第二pmos管(q3)的漏極分別與第三二極管(d3)負極、第四二極管(d4)負極和電容c1正極以及輸出端vout相連，電容c1負極接地，第四二極管(d4)正極與第三pmos管(q4)的漏極相連，第三pmos管(q4)的源極與第二輸入端vin2相連，第三pmos管(q4)的柵極分別與第二電阻(r2)一端、第六電阻(r6)一端相連，第二電阻(r2)另一端、第三二極管(d3)正極均與第三輸入端vin3相連，第六電阻(r6)另一端接地。

技術總結
本技術公開種一種三電源切換電路，第一輸入端VIN1與第一PMOS管的漏極相連，第一PMOS管的柵極分別與NMOS管的漏極、第二PMOS管的柵極以及第四電阻一端相連，第一PMOS管的源極分別與第一電阻一端、第四電阻另一端、第二PMOS管的源極相連，第一電阻另一端賦分表與第三電阻一端、三極管的集電極、NMOS管的柵極相連，三極管的發射極、第三電阻另一端、NMOS管的源極均接地，三極管的基極通過第五電阻分別與第一二極管負極、第二二極管負極相連，第一二極管正極與第三輸入端VIN3相連，第二二極管正極與第二輸入端VIN2相連。本技術電路結構設計合理，能夠適用于三組不同電源，外部供電時幾乎沒有壓降，實用性強。
