本技術涉及電機底座領域，具體為一種可調式電機底座。

背景技術：

1、電機在使用時，為了保障其使用穩定，需要利用到電機底座對其進行安裝固定，目的是為了使電機保持穩定狀態，避免電機在使用時出現移動和偏移的情況，從而保障電機的使用穩定。

2、但現有的電機底座在使用時，基本都是固定結構，不具備可調性，從而在使用時只能針對固定規格的電機進行安裝使用，電機底座的長度和寬度均不方便進行調整，從而不方便適配不同規格的電機安裝使用。

技術實現思路

1、本實用新型的目的在于提供一種可調式電機底座，本實用新型有效的解決了背景技術中提出的技術問題。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種可調式電機底座，包括兩塊平行設置的底板，所述底板的頂部兩側均一體連接有u型板，且u型板的內側轉動安裝有絲桿，絲桿的一端貫穿u型板的外部且固定連接有搖盤，絲桿的外部螺紋連接有移動塊，且位于同側的兩個移動塊之間連接有橫向滑桿，橫向滑桿的外部套接有兩個滑動環，位于前后部的相鄰兩個滑動環的頂部之間連接有調節桿。

4、作為本實用新型的進一步方案，所述調節桿包括兩根安裝桿，兩根安裝桿的內部之間套接有套桿，且貫穿兩根安裝桿的頂部靠外端位置均開設有安裝螺孔。

5、作為本實用新型的進一步方案，所述安裝桿的內部開設有套接槽，套桿的端部位于套接槽內，且套接槽不與安裝螺孔互通。

6、作為本實用新型的進一步方案，所述橫向滑桿的外部等距開設有若干個固定螺孔，貫穿滑動環的外部安裝有與固定螺孔相適配的固定栓。

7、作為本實用新型的進一步方案，貫穿所述移動塊的前后部開設有螺紋槽，且螺紋槽與絲桿螺紋連接。

8、本實用新型的有益效果：

9、本實用新型通過設置絲桿，絲桿利用搖盤轉動，可帶動移動塊在其表面進行移動，進而可調整調節桿的長度，配合滑動環在橫向滑桿表面滑動，可調整兩根調節桿的寬度，從而可根據電機的安裝長度與寬度，對整個底座作出調整，方便適配不同規格的電機的安裝。

技術特征：

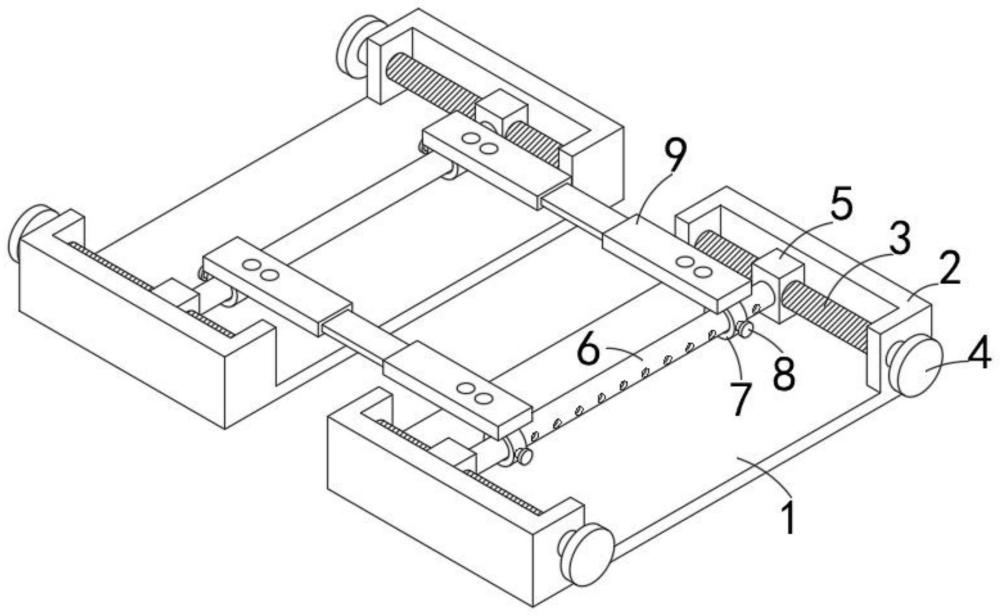

1.一種可調式電機底座，包括兩塊平行設置的底板(1)，其特征在于，所述底板(1)的頂部兩側均一體連接有u型板(2)，且u型板(2)的內側轉動安裝有絲桿(3)，絲桿(3)的一端貫穿u型板(2)的外部且固定連接有搖盤(4)，絲桿(3)的外部螺紋連接有移動塊(5)，且位于同側的兩個移動塊(5)之間連接有橫向滑桿(6)，橫向滑桿(6)的外部套接有兩個滑動環(7)，位于前后部的相鄰兩個滑動環(7)的頂部之間連接有調節桿(9)。

2.根據權利要求1所述的一種可調式電機底座，其特征在于，所述調節桿(9)包括兩根安裝桿(10)，兩根安裝桿(10)的內部之間套接有套桿(11)，且貫穿兩根安裝桿(10)的頂部靠外端位置均開設有安裝螺孔(12)。

3.根據權利要求2所述的一種可調式電機底座，其特征在于，所述安裝桿(10)的內部開設有套接槽，套桿(11)的端部位于套接槽內，且套接槽不與安裝螺孔(12)互通。

4.根據權利要求1所述的一種可調式電機底座，其特征在于，所述橫向滑桿(6)的外部等距開設有若干個固定螺孔(13)，貫穿滑動環(7)的外部安裝有與固定螺孔(13)相適配的固定栓(8)。

5.根據權利要求1所述的一種可調式電機底座，其特征在于，貫穿所述移動塊(5)的前后部開設有螺紋槽(14)，且螺紋槽(14)與絲桿(3)螺紋連接。

技術總結
本技術公開了一種可調式電機底座，包括兩塊平行設置的底板，所述底板的頂部兩側均一體連接有U型板，且U型板的內側轉動安裝有絲桿，絲桿的一端貫穿U型板的外部且固定連接有搖盤，絲桿的外部螺紋連接有移動塊，且位于同側的兩個移動塊之間連接有橫向滑桿，橫向滑桿的外部套接有兩個滑動環，位于前后部的相鄰兩個滑動環的頂部之間連接有調節桿，所述調節桿包括兩根安裝桿，兩根安裝桿的內部之間套接有套桿，且貫穿兩根安裝桿的頂部靠外端位置均開設有安裝螺孔，所述安裝桿的內部開設有套接槽，套桿的端部位于套接槽內，且套接槽不與安裝螺孔互通；本技術中電機底座可靈活調整，調節性高，可適用于不同的使用需求。

技術研發人員：時海建,徐東旭,張潤祿,徐東升,張秀川,田利飛,劉國聚,李杰,高秀萍,丁林娜
受保護的技術使用者：威海順意電機股份有限公司
技術研發日：20240201
技術公布日：2025/4/28
