本發明涉及渠道施工，具體地指一種渠道襯砌加裝逆止閥的工法。

背景技術：

1、如干渠沿線水文地質條件復雜多變，多處渠段處于高地下水位地段，需要在過水斷面渠坡和渠底加裝排水逆止閥，用于排出結構層下地下水，以減小地下水對渠道渠坡和渠底混凝土襯砌的揚壓力，使渠道襯砌不因地下水位過高而發生隆起破壞，保證的總干渠運行安全。

2、如圖1所示，當渠道運行過程中，由于水文地質變化，使得建設施工時所設計的舊逆止閥0難于滿足需要，或由于設置于渠道渠坡(或渠底)混凝土襯砌中(包括水面10下部)的舊逆止閥0因構件損壞失效，造成地下水1不能由舊逆止閥0排出，導致其地下水位上升并形成對渠坡襯砌結構2的隆起破壞，需要在渠道的渠坡或渠底上補(加)裝新逆止閥。

3、現有技術中，未出現渠道運行過程中加裝逆止閥的情況。

技術實現思路

1、針對現有技術的不足之處，本發明提出一種渠道襯砌加裝逆止閥的工法，實現首次在渠道上加裝逆止閥的目標，能夠快速地在渠道襯砌上加裝排水逆止閥，減小地下水對構成渠道渠坡和渠底的混凝土襯砌的揚壓力，避免渠道襯砌隆起破壞，特別適用于在渠道過水斷面水面線以下的襯砌上加裝逆止閥。

2、為達到上述目的，本發明所設計的一種渠道襯砌加裝逆止閥的工法，其特別之處在于，包括如下步驟：

3、s1)在渠道渠坡或渠底的襯砌結構表面確定加裝新逆止閥的位置，并在該位置處的混凝土層切割出一個矩形孔，且矩形孔短邊長度大于新逆止閥外筒體直徑；

4、s2)設置一個矩形土工膜修復板，所述矩形土工膜修復板短邊邊長與矩形孔對角線長度一致；

5、s3)將矩形土工膜修復板短邊沿矩形孔對角線位置插入矩形孔底層，使矩形土工膜修復板覆蓋矩形孔；

6、s4)在矩形土工膜修復板中心部位開鑿出工裝孔，且工裝孔與新逆止閥外筒體相匹配；

7、s5)將新逆止閥外筒體插入工裝孔；

8、s6)將新逆止閥外筒體與矩形孔之間的間隙采用混凝土加裝填滿。

9、進一步地，s1)中，當確定加裝新逆止閥的位置位于水面以下時，在需要加裝新逆止閥的渠道基礎上設置擋水圈機構，形成方便的工作區域。

10、進一步地，s1)中，在矩形孔位置處，朝向地下水內部鍥入鑿孔花管，且鑿孔花管直徑大于新逆止閥外筒體直徑。

11、更進一步地，s1)中，所述襯砌結構還包括土工膜層，所述土工膜層位于混凝土層底層，所述矩形孔位于土工膜層表層，所述鑿孔花管頂面低于土工膜層。

12、更進一步地，s3)中，當土工膜層位于混凝土層底層時，在矩形孔中露出的土工膜層上剪出與矩形孔對角線對應的剪切縫，將矩形土工膜修復板短邊沿剪切縫插入土工膜層底層，通過推拉、旋轉使矩形土工膜修復板覆蓋矩形孔。

13、更進一步地，s3)中，將剪切的土工膜層掀起，并朝向內部鍥入鑿孔花管，且鑿孔花管頂面與土工膜層之間形成縫隙，所述矩形土工膜修復板插入縫隙中。

14、更進一步地，s3)中，所述矩形土工膜修復板與土工膜層之間采用粘合劑緊密粘合。

15、進一步地，s1)中，所述矩形孔短邊長度大于新逆止閥外筒體直徑2～15cm。

16、進一步地，s5)中，在新逆止閥外筒體與工裝孔之間設置遇水膨脹密封橡膠圈，使新逆止閥外筒體與工裝孔之間密封連接。

17、更進一步地，s5)中，所述新逆止閥外筒體底端還設置有與地下水連通的連接管管體，所述連接管管體和外筒體均能夠穿入工裝孔。

18、本發明的優點在于：

19、1、本發明由于只需在加裝新逆止閥門處的混凝土面上切出一個矩形孔，再通過向矩形孔底層插入矩形土工膜修復板，使矩形土工膜修復板覆蓋矩形孔，再在矩形土工膜修復板上開鑿一個工裝孔，將新逆止閥外筒體插入工裝孔，最后將新逆止閥外筒體與矩形孔之間的間隙采用混凝土加裝填滿，即可實現新逆止閥的補裝；該補裝工序能夠在渠道不停水正常運行的情況下，對渠底尤其是斜坡面上實時新逆止閥的加裝，具有快速加裝、對原環境擾動小的特點，并能夠有效、及時地解決因舊逆止閥的損壞而導致渠坡的高壓地下水對襯砌產生的隆起破壞問題；

20、2、本發明將矩形土工膜修復板短邊邊長設計與矩形孔對角線長度一致，將矩形土工膜修復板短邊沿矩形孔對角線位置，朝向矩形孔底層插入矩形土工膜修復板，通過推拉、旋轉使矩形土工膜修復板覆蓋矩形孔；

21、3、當本發明中的襯砌結構包括土工膜層時，在矩形孔中露出的土工膜層上剪出與矩形孔對角線對應的剪切縫，使地下高壓水由剪切縫涌出，將矩形土工膜修復板短邊沿剪切縫插入土工膜層底層；

22、4、本發明在矩形孔位置處，朝向地下水內部鍥入鑿孔花管(若襯砌結構還包括土工膜層，則將剪切的土工膜層掀起，朝向地下水內部鍥入鑿孔花管)，可以有效阻擋渠坡結構中的沙土由矩形孔流出，有效保證襯砌結構下墊層的完整性和穩定性；

23、本發明渠道襯砌加裝逆止閥的工法，首次實現在運行渠道上加裝逆止閥的目標，能夠在渠道不停水正常運行的情況下，對渠底尤其是斜坡面上實施新逆止閥的加裝，具有快速加裝、對原環境擾動小的特點，并能夠有效、及時地解決因舊逆止閥的損壞而導致渠坡的高壓地下水對襯砌產生的隆起破壞問題。

技術特征：

1.一種渠道襯砌加裝逆止閥的工法，其特征在于，包括如下步驟：

2.根據權利要求1所述的渠道襯砌加裝逆止閥的工法，其特征在于：s1)中，當確定加裝新逆止閥(6)的位置位于水面(10)以下時，在需要加裝新逆止閥(6)的渠道基礎上設置擋水圈機構(12)，形成方便的工作區域。

3.根據權利要求1所述的渠道襯砌加裝逆止閥的工法，其特征在于：s1)中，在矩形孔(3)位置處，朝向地下水(1)內部鍥入鑿孔花管(5)，且鑿孔花管(5)直徑大于新逆止閥(6)外筒體(6-1)直徑。

4.根據權利要求3所述的渠道襯砌加裝逆止閥的工法，其特征在于：s1)中，所述襯砌結構(2)還包括土工膜層(2-2)，所述土工膜層(2-2)位于混凝土層(2-1)底層，所述矩形孔(3)位于土工膜層(2-2)表層，所述鑿孔花管(5)頂面低于土工膜層(2-2)。

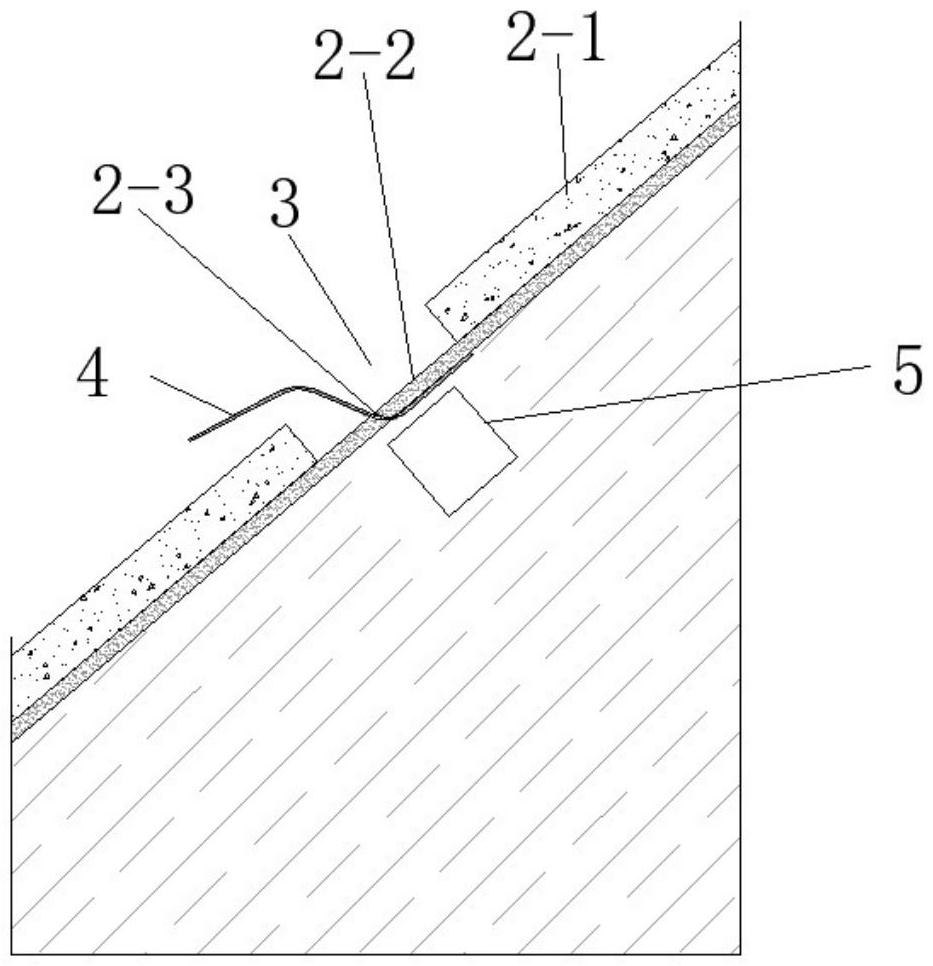

5.根據權利要求4所述的渠道襯砌加裝逆止閥的工法，其特征在于：s3)中，當土工膜層(2-2)位于混凝土層(2-1)底層時，在矩形孔(3)中露出的土工膜層(2-2)上剪出與矩形孔(3)對角線對應的剪切縫(2-3)，將矩形土工膜修復板(4)短邊沿剪切縫(2-3)插入土工膜層(2-2)底層，通過推拉、旋轉使矩形土工膜修復板(4)覆蓋矩形孔(3)。

6.根據權利要求5所述的渠道襯砌加裝逆止閥的工法，其特征在于：s3)中，將剪切的土工膜層(2-2)掀起，并朝向內部鍥入鑿孔花管(5)，且鑿孔花管(5)頂面與土工膜層(2-2)之間形成縫隙(11)，所述矩形土工膜修復板(4)插入縫隙(11)中。

7.根據權利要求6所述的渠道襯砌加裝逆止閥的工法，其特征在于：s3)中，所述矩形土工膜修復板(4)與土工膜層(2-2)之間采用粘合劑緊密粘合。

8.根據權利要求1所述的渠道襯砌加裝逆止閥的工法，其特征在于：s1)中，所述矩形孔(3)短邊長度大于新逆止閥(6)外筒體(6-1)直徑2～15cm。

9.根據權利要求1所述的渠道襯砌加裝逆止閥的工法，其特征在于：s5)中，在新逆止閥(6)外筒體(6-1)與工裝孔(9)之間設置遇水膨脹密封橡膠圈(7)，使新逆止閥(6)外筒體(6-1)與工裝孔(9)之間密封連接。

10.根據權利要求9所述的渠道襯砌加裝逆止閥的工法，其特征在于：s5)中，所述新逆止閥(6)外筒體(6-1)底端還設置有與地下水連通的連接管管體(6-2)，所述連接管管體(6-2)和外筒體(6-1)均能夠穿入工裝孔(9)。

技術總結
本發明公開了一種渠道襯砌加裝逆止閥的工法。它包括如下步驟：在確定加裝新逆止閥的位置切割出一個矩形孔，且矩形孔短邊長度大于新逆止閥外筒體直徑；設置一個矩形土工膜修復板，所述矩形土工膜修復板短邊邊長與矩形孔對角線長度一致；將矩形土工膜修復板短邊沿矩形孔對角線位置插入矩形孔底層，使矩形土工膜修復板覆蓋矩形孔；在矩形土工膜修復板中心部位開鑿出工裝孔，且工裝孔與新逆止閥外筒體相匹配；將新逆止閥外筒體插入工裝孔；將新逆止閥外筒體與矩形孔之間的間隙采用混凝土加裝填滿。本發明首次實現在運行渠道上加裝逆止閥的目標，能夠在渠道不停水正常運行的情況下，有效、及時地解決渠坡高壓地下水對襯砌產生的隆起破壞問題。

技術研發人員：魏凱,王磊,劉雄峰,張智敏,趙健,冷星火,吳永妍,王川,張坤坤
受保護的技術使用者：長江勘測規劃設計研究有限責任公司
技術研發日：
技術公布日：2025/4/28
