本技術涉及光伏領域，尤其是一種光伏安裝支架及光伏跟蹤支架。

背景技術：

1、目前市場上光伏跟蹤支架的光伏安裝支架大多采用上壓件、下壓件和雙螺栓結構將安裝支架固定到主梁，結構復雜、零件數量多、成本較高。采用上述雙螺栓進行固定，安裝步驟繁瑣，且對安裝工人的技術要求高，會造成現場安裝時間長、工作量大、安裝效率低，人工成本高。

2、因此，有必要提供一種光伏安裝支架及光伏跟蹤支架以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種光伏安裝支架及光伏跟蹤支架，以使得光伏安裝支架的結構簡單，進一步降低成本，提高安裝效率。

2、為實現上述目的，本實用新型采用如下技術方案一：

3、一種光伏安裝支架，用于將光伏組件安裝固定于光伏跟蹤支架的主梁，所述光伏安裝支架包括檁條、抱箍和緊固組件；所述檁條為幾字形檁條，所述檁條包括底壁及自所述底壁兩側向上延伸的兩個側壁，所述抱箍包括兩個，兩個所述抱箍沿所述檁條的長度方向間隔設置，每個所述抱箍的第一端與所述側壁鉸接，兩個所述抱箍的第二端通過所述緊固組件連接，所述檁條的所述底壁、兩個抱箍之間形成供所述主梁穿過的容納空間。

4、進一步地，所述抱箍包括鉸接部、連接部及彎折部，所述抱箍的第一端設于所述鉸接部，所述抱箍的第二端設于所述彎折部，所述光伏安裝支架通過將檁條的底壁和連接部與所述主梁貼合。

5、進一步地，所述連接部包括第一弧形段、直線段及第二弧形段，所述第一弧形段、直線段及第二弧形段均能夠與所述主梁貼合。

6、進一步地，所述連接部為圓弧段或多段直線段。

7、進一步地，所述抱箍包括底板及設置于所述底板兩側的兩個翼板，所述檁條部分設于所述兩個翼板之間，在所述第一端位置的兩個翼板分別與所述兩個側壁對應鉸接。

8、進一步地，所述光伏安裝支架還包括銷軸，所述側壁設有第一通孔，所述第一端設有與所述第一通孔對應的第二通孔，所述銷軸貫穿所述第一通孔和所述第二通孔，實現所述抱箍與所述檁條的鉸接。

9、進一步地，所述光伏安裝支架還設有上小下大的楔形元件，所述楔形元件具有在長度方向上的兩個相對設置的傾斜面，所述楔形元件夾持在所述兩個抱箍在所述第二端位置之間。

10、進一步地，所述緊固組件包括螺栓和螺母，所述螺栓自所述楔形元件中穿過，所述螺母套設在螺栓上，當所述螺母鎖緊時，所述第二端與所述傾斜面貼合，以在所述檁條的長度方向上鎖緊的同時，還形成將所述主梁向上抵接所述檁條的夾持力。

11、進一步地，所述螺母與所述第二端的翼板相抵接。

12、為實現上述目的，本實用新型采用如下技術方案二：

13、一種光伏跟蹤支架，包括主梁以及如上所述的光伏安裝支架，所述檁條的上方用于固定光伏組件，兩個所述抱箍抱合所述主梁，通過所述緊固組件在兩個所述抱箍的第二端處進行緊固，以實現將所述光伏組件固定于所述主梁。

14、本實用新型的有益效果在于：

15、本實用新型揭示了一種光伏安裝支架，用于將光伏組件安裝固定于光伏跟蹤支架的主梁。光伏安裝支架包括檁條、抱箍和緊固組件。檁條為幾字形檁條，包括底壁以及自底壁兩側向上延伸的兩個側壁。抱箍包括兩個，兩個抱箍沿檁條的長度方向間隔設置，每個抱箍的第一端與側壁鉸接，兩個抱箍的第二端通過緊固組件連接。本專利申請在現有檁條的基礎上，通過增設兩個抱箍，檁條和兩個抱箍之間抱合主軸，簡化了安裝支架的結構，減少零部件數量，降低生產成本；

16、另外，本專利申請的光伏安裝支架的結構只需要通過單個螺栓即可進行鎖緊，減少了緊固件的數量，能夠方便將安裝支架固定在主梁上，提高安裝效率。

技術特征：

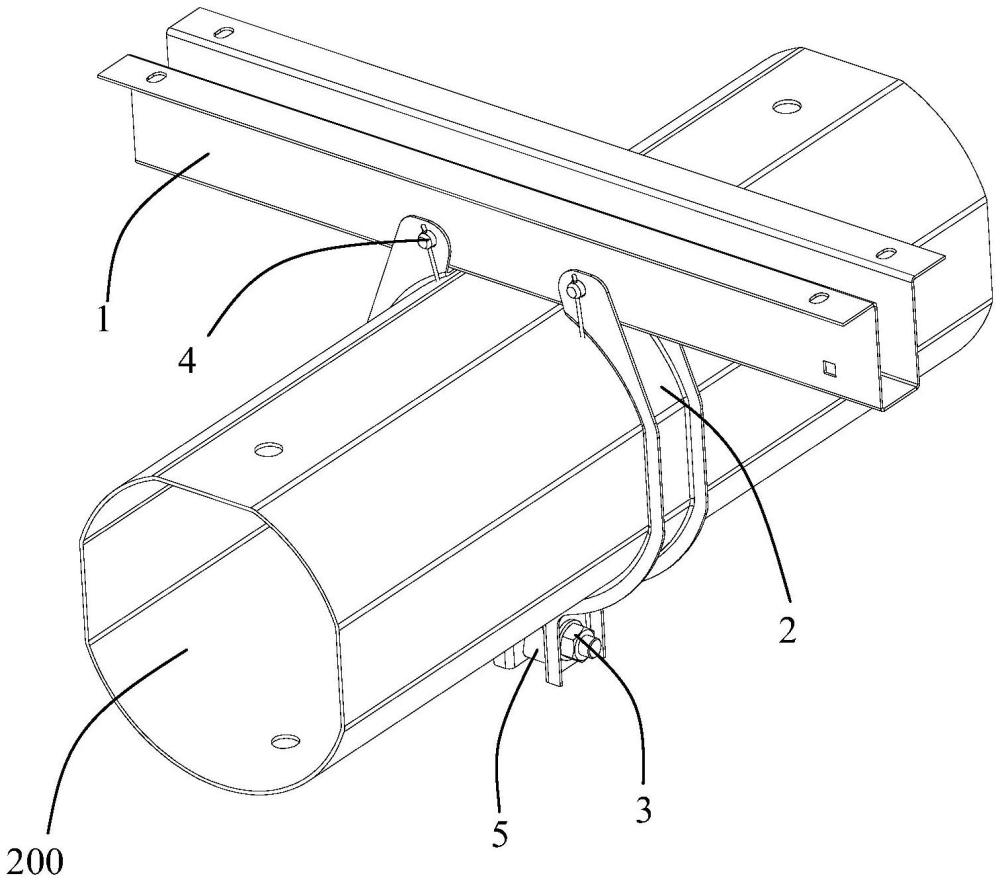

1.一種光伏安裝支架，用于將光伏組件安裝固定于光伏跟蹤支架的主梁(200)，其特征在于：所述光伏安裝支架包括檁條(1)、抱箍(2)和緊固組件(3)；所述檁條(1)為幾字形檁條(1)，所述檁條(1)包括底壁(11)及自所述底壁(11)兩側向上延伸的兩個側壁(12)，所述抱箍(2)包括兩個，兩個所述抱箍(2)沿所述檁條(1)的長度方向間隔設置，每個所述抱箍(2)的第一端與所述側壁(12)鉸接，兩個所述抱箍(2)的第二端通過所述緊固組件(3)連接，所述檁條(1)的所述底壁(11)、兩個抱箍(2)之間形成供所述主梁(200)穿過的容納空間(102)。

2.如權利要求1所述的光伏安裝支架，其特征在于：所述抱箍(2)包括鉸接部(211)、連接部(221)及彎折部(222)，所述抱箍(2)的第一端設于所述鉸接部(211)，所述抱箍(2)的第二端設于所述彎折部(222)，所述光伏安裝支架通過將檁條(1)的底壁(11)和連接部(221)與所述主梁(200)貼合。

3.如權利要求2所述的光伏安裝支架，其特征在于：所述連接部(221)包括第一弧形段(2211)、直線段(2212)及第二弧形段(2213)，所述第一弧形段(2211)、直線段(2212)及第二弧形段(2213)均能夠與所述主梁(200)貼合。

4.如權利要求2所述的光伏安裝支架，其特征在于：所述連接部(221)為圓弧段或多段直線段。

5.如權利要求1所述的光伏安裝支架，其特征在于：所述抱箍(2)包括底板(22)及設置于所述底板(22)兩側的兩個翼板(21)，所述檁條(1)部分設于所述兩個翼板(21)之間，在所述第一端位置的兩個翼板(21)分別與所述兩個側壁(12)對應鉸接。

6.如權利要求5所述的光伏安裝支架，其特征在于：所述光伏安裝支架還包括銷軸(4)，所述側壁(12)設有第一通孔(101)，所述第一端設有與所述第一通孔(101)對應的第二通孔(201)，所述銷軸(4)貫穿所述第一通孔(101)和所述第二通孔(201)，實現所述抱箍(2)與所述檁條(1)的鉸接。

7.如權利要求5所述的光伏安裝支架，其特征在于：所述光伏安裝支架還設有上小下大的楔形元件(5)，所述楔形元件(5)具有在長度方向上的兩個相對設置的傾斜面(51)，所述楔形元件(5)夾持在所述兩個抱箍(2)在所述第二端位置之間。

8.如權利要求7所述的光伏安裝支架，其特征在于：所述緊固組件(3)包括螺栓(31)和螺母(32)，所述螺栓(31)自所述楔形元件(5)中穿過，所述螺母(32)套設在螺栓(31)上，當所述螺母(32)鎖緊時，所述第二端與所述傾斜面(51)貼合，以在所述檁條(1)的長度方向上鎖緊的同時，還形成將所述主梁(200)向上抵接所述檁條(1)的夾持力。

9.如權利要求8所述的光伏安裝支架，其特征在于：所述螺母(32)與所述第二端的翼板(21)相抵接。

10.一種光伏跟蹤支架，其特征在于：包括主梁(200)以及如上權利要求1-9任一項所述的光伏安裝支架，所述檁條(1)的上方用于固定光伏組件，兩個所述抱箍(2)抱合所述主梁(200)，通過所述緊固組件(3)在兩個所述抱箍(2)的第二端處進行緊固，以實現將所述光伏組件固定于所述主梁(200)。

技術總結
本技術有關于一種光伏安裝支架，用于將光伏組件安裝固定于光伏跟蹤支架的主梁，光伏安裝支架包括檁條、抱箍和緊固組件。檁條為幾字形檁條，檁條包括底壁及自底壁兩側向上延伸的兩個側壁，抱箍包括兩個，兩個抱箍沿檁條的長度方向間隔設置，每個抱箍的第一端與側壁鉸接，兩個抱箍的第二端通過緊固組件連接，檁條的底壁、兩個抱箍之間形成供主梁穿過的容納空間。本技術還揭示了一種光伏跟蹤支架。如此設置，能夠便于將光伏安裝支架安裝與主梁，提高安裝效率，降低了人力成本。

技術研發人員：楊穎,陳井強,張如
受保護的技術使用者：江蘇中信博新能源科技股份有限公司
技術研發日：20240430
技術公布日：2025/4/28
