本技術涉及電力系統領域，尤其涉及一種可插拔式無功補償裝置，為電容器無功補償。

背景技術：

1、無功補償在電力系統中起提高電網功率因數的作用，同時降低電力變壓器及輸送線路的損耗，提高設備利用率，改善電能質量。無功補償裝置是電力系統不可缺少的電氣設備。

2、無功補償裝置主要采用電容器，電容器由于內部損耗產生熱量，?過流導致電介質損壞引起發熱，電容器老化引起電容器發熱，同時，外界環境溫度過高，影響電容器的散熱也導致電容發熱嚴重，當環境溫度超過50℃時，電力電容器會熱老化，降低電容器的使用壽命。電容器發熱引起電容器的電容量下降，導致電路效率降低，同時增加短路風險，另外電力電容器過熱會加速其內部材料老化過程，導致電容器壽命縮短。當運行溫度高于70℃時，電力電容器容易會出現鼓肚、著火、爆炸等現象?？梢?，電容器過熱不僅影響無功補償效果，甚至將危及電力系統安全穩定運行。

3、為了防止電容器出現過熱的現象，應使電容器與電容器之間需要保持一定的距離用于散熱，如果電容器之間間距過小，熱量無法及時散發出去，從而造成一定的熱量疊加，當熱量超過電容器運行溫度允許范圍，也會造成電力電容器運行溫度過高。同時，應監測電容器的溫度，保證在當出現內部過電流和絕緣老化引起的電容器異常發熱時，及時使用風扇等輔助散熱，當超過過熱閾值時，應立即停止使用電容器，關閉電源或斷開與電容器相關的電路連接，以防止進一步損壞或事故發生。另外，對于電容器持續過熱或出現故障，需要及時更換為新的電容器，因此若電容器安裝維護方便可以大大提高運行維護效率，提高設備運行可靠性。

技術實現思路

1、為了解決現存的電容器發熱的問題并可以及時便捷的更換過熱電容器，安全有效的實現電容器進行無功補償，本實用新型提供了一種可插拔式無功補償裝置，可以實現電力系統無功補償，通過電容器的空間結構設計和底座的漏網設計及配備散熱設備有效抑制電容器發熱，并通過電容器狀態監測，若電容器持續過熱通過可插拔式的設計實現了便于安裝維護。

2、本實用新型解決其技術問題所采用的技術方案是：

3、一種可插拔式無功補償裝置，裝置為箱體結構，箱體包括上下兩部分，上部包括：監測顯示儀表和狀態顯示及執行按鈕；下部分包括門鎖和補償裝置柜體柜門，補償裝置柜體柜門上設有觀測窗口和正面散熱孔；箱體的側面設有多個側面散熱孔；箱體內的上部安裝有通訊與控制系統，箱體內的下部安裝有由多個電容器構成的電容器組，電容器安裝于電容器組底部框架上；箱體內底部安裝有散熱風扇，散熱風扇通訊連接控制系統。

4、更進一步的，所述電容器組縱向和橫向的布置，橫向電容器組分行布置，縱向電容器組分列布置，行與行之間設有橫向間距，列與列之間設有縱向間距。

5、更進一步的，所述電容器通過接線端子與接線插口和接觸器及開關相連接。

6、更進一步的，所述電容器的外表面安裝有溫度傳感器。

7、更進一步的，所述電容器組底部框架上設置有孔洞，通過折頁安裝有電容器漏網底座，通過固定螺絲將旋轉擋片固定連接于電容器組底部框架上。

8、更進一步的，所述電容器組底部框架固定連接于箱體上。

9、更進一步的，所述旋轉擋片旋于電容器漏網底座下方時，電容器組底部框架孔洞為封閉狀態；旋轉擋片旋于電容器漏網底座外時，電容器漏網底座為打開狀態。

10、更進一步的，所述散熱孔是布置在裝置箱體的正面，其結構包括圓形、方形、六邊形、長條形。

11、更進一步的，所述側面散熱孔布置在裝置箱體的側面，其結構包括圓形、方形、六邊形、長條形。

12、更進一步的，所述電容器的外表面還安裝有濕度傳感器。

13、本實用新型具有以下有益效果及優點：

14、本實用新型通過空間布置和散熱孔設置等保證電容器良好散熱的基礎上，開展電容器狀態監測，并配備散熱風扇，根據電容器狀態監測結果控制散熱風扇的啟動和停止。另外，為了杜絕電容器過熱引起鼓肚、著火、爆炸等現象發生，可以根據電容器狀態監測及時更換過熱電容器，本實用新型由于采用了可插拔式的電容器，因此其拆裝方便快捷，可以大大提高無功補償裝置運行的安全性和可靠性，也使得作業人員的工作效率得到顯著的提高。

技術特征：

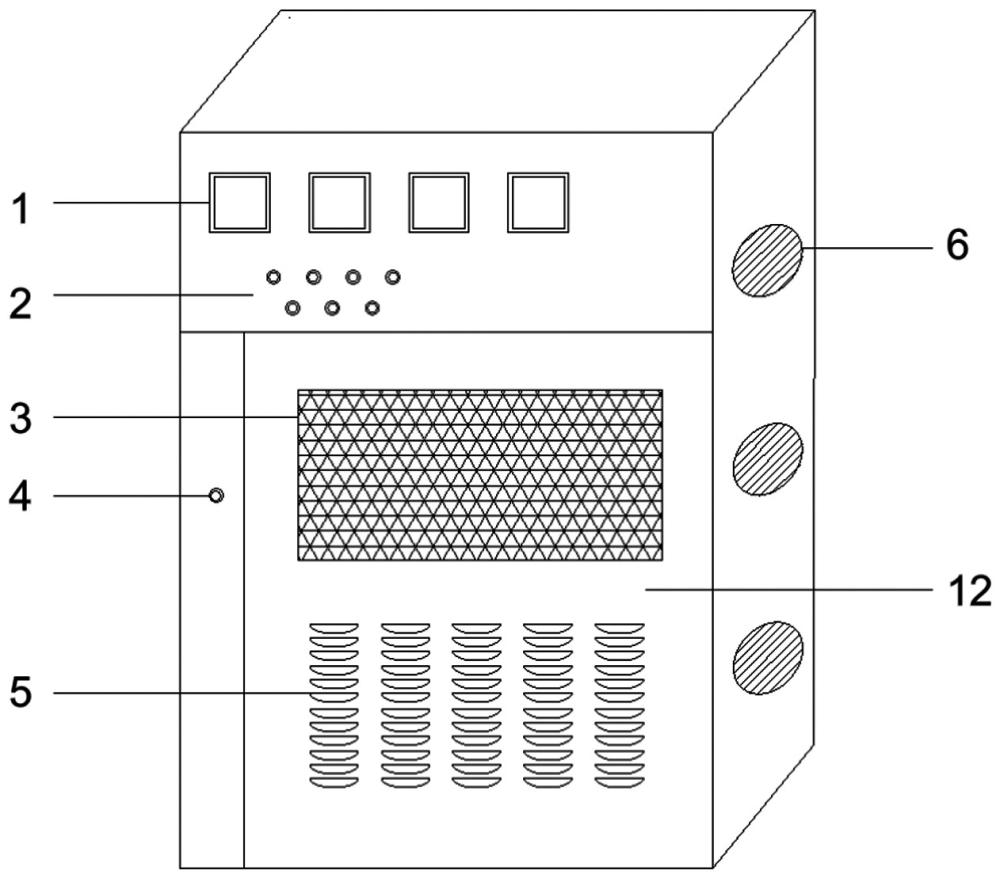

1.一種可插拔式無功補償裝置，其特征是：裝置為箱體結構，箱體包括上下兩部分，上部包括：監測顯示儀表（1）和狀態顯示及執行按鈕（2）；下部分包括門鎖（4）和補償裝置柜體柜門（12），補償裝置柜體柜門（12）上設有觀測窗口（3）和正面散熱孔（5）；箱體的側面設有多個側面散熱孔（6）；箱體內的上部安裝有通訊與控制系統（13），箱體內的下部安裝有由多個電容器（7）構成的電容器組，電容器（7）安裝于電容器組底部框架（18）上；箱體內底部安裝有散熱風扇（11），散熱風扇（11）通訊連接控制系統（13）。

2.根據權利要求1所述的一種可插拔式無功補償裝置，其特征是：所述電容器組縱向和橫向的布置，橫向電容器組分行布置，縱向電容器組分列布置，行與行之間設有橫向間距，列與列之間設有縱向間距。

3.根據權利要求1所述的一種可插拔式無功補償裝置，其特征是：所述電容器（7）通過接線端子（10）與接線插口和接觸器及開關（8）相連接。

4.根據權利要求1所述的一種可插拔式無功補償裝置，其特征是：所述電容器（7）的外表面安裝有溫度傳感器（9）。

5.根據權利要求1所述的一種可插拔式無功補償裝置，其特征是：所述電容器組底部框架（18）上設置有孔洞，通過折頁（17）安裝有電容器漏網底座（14），通過固定螺絲（15）將旋轉擋片（16）固定連接于電容器組底部框架（18）上。

6.根據權利要求5所述的一種可插拔式無功補償裝置，其特征是：所述電容器組底部框架（18）固定連接于箱體上。

7.根據權利要求5所述的一種可插拔式無功補償裝置，其特征是：所述旋轉擋片（16）旋于電容器漏網底座（14）下方時，電容器組底部框架（18）孔洞為封閉狀態；旋轉擋片（16）旋于電容器漏網底座（14）外時，電容器漏網底座（14）為打開狀態。

8.根據權利要求1所述的一種可插拔式無功補償裝置，其特征是：所述散熱孔（5）是布置在裝置箱體的正面，其結構包括圓形、方形、六邊形、長條形。

9.根據權利要求1所述的一種可插拔式無功補償裝置，其特征是：所述側面散熱孔（6）布置在裝置箱體的側面，其結構包括圓形、方形、六邊形、長條形。

10.根據權利要求1所述的一種可插拔式無功補償裝置，其特征是：所述電容器（7）的外表面還安裝有濕度傳感器。

技術總結
本技術涉及電力系統領域，尤其涉及一種可插拔式無功補償裝置。該裝置為箱體結構，箱體包括上下兩部分，上部包括：監測顯示儀表和狀態顯示及執行按鈕；下部分包括門鎖和補償裝置柜體柜門，補償裝置柜體柜門上設有觀測窗口和正面散熱孔；箱體的側面設有多個側面散熱孔；箱體內的上部安裝有通訊與控制系統，箱體內的下部安裝有由多個電容器構成的電容器組，電容器安裝于電容器組底部框架上；箱體內底部安裝有散熱風扇，散熱風扇通訊連接控制系統。本技術通過空間布置和散熱孔設置等保證電容器得到良好散熱，又由于采用了可插拔式的電容器，因此拆裝方便快捷，可大大提高無功補償裝置運行的安全性和可靠性，使工作效率得到顯著的提高。
