本技術涉及gis套管，具體涉及一種gis套管頭部密封結構。

背景技術：

1、目前,干式gis出線套管頭部密封結構主要設計是密封蓋通過螺紋旋在芯體上,在芯體上開三角溝槽,將密封圈裝在三角溝槽內進行密封,采用此密封結構時,若密封蓋螺紋未能旋到底,則無法保證密封圈有足夠的壓縮量,然而干式gis出線套管在運行時,一般使用的工作壓力范圍需在0.4~0.5mpa內,因此,長時間運行后密封性能可能會失效,進而影響整個套管的電氣性能。

2、為了解決上述技術問題，現有技術中公告號為cn213844900u的中國專利公開了一種干式gis出線套管頭部密封結構，包括導電桿,在導電桿外側設置芯體，在芯體外側設置傘裙:在導電桿的端部安裝有密封蓋,密封蓋與導電桿端部的芯體外圓周面螺紋連接,密封蓋與導電桿之間、密封蓋與芯體之間均設置有密封圈，密封蓋與導電桿端部的傘裙之間具有空隙,在空隙處填充有粘膠劑:在密封蓋的外側端面上安裝有端蓋。

3、上述的現有技術方案雖然能加強gis出線套管頭部零部件的承受能力，但是其在安裝時仍是配合螺紋逐圈轉動來連接，較為繁瑣，且還需要填充粘合劑在縫隙處，不便于后續進行拆卸，檢修內部零件，影響了工作效率。

技術實現思路

1、本實用新型的目的在于提供一種gis套管頭部密封結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種gis套管頭部密封結構，包括套管主體，所述套管主體的頂端安裝有安裝筒，所述安裝筒的頂端通過鎖定機構卡接有密封頂蓋，所述安裝筒的頂端端口處安裝有密封套，所述密封套的內壁貼合于密封頂蓋的外壁，所述鎖定機構包括對接組件和卡緊組件，所述對接組件用于將密封頂蓋初步拼接在安裝筒上，所述卡緊組件用于鎖定或解開對密封頂蓋位置的固定。

4、作為本實用新型優選的方案，所述對接組件包括安裝于密封頂蓋底部兩端的對接塊，所述安裝筒頂部的兩端均開設有與對接塊滑動連接的對接槽，所述對接塊一側的底端開設有第一斜面，所述對接塊一側位于第一斜面上方開設有第二斜面。

5、作為本實用新型優選的方案，所述卡緊組件包括開設于安裝筒內部的安裝槽，所述安裝槽內側與對接槽內側連通，所述安裝槽內壁一側轉動連接有活動桿，所述活動桿的外側套設有擠壓塊，所述擠壓塊的一側開設有與第一斜面貼合的第三斜面，所述擠壓塊外部位于第三斜面的一側開設有與第二斜面貼合的第四斜面，所述擠壓塊的一側對應第三斜面處開設有定位槽，所述定位槽內側轉動連接有定位桿，所述定位桿的外側套設有定位板，所述定位板的一側開設有第五斜面，所述定位桿外側一端安裝有扭簧，所述擠壓塊外壁位于定位槽的一側開設有固定槽，所述固定槽內側安裝有固定桿，所述固定桿的外側安裝有第一彈簧，所述第一彈簧的另一端安裝于安裝槽內壁，所述對接塊的一側對應第二斜面處開設有鎖定槽。

6、作為本實用新型優選的方案，所述安裝筒外側的兩側均開設有延伸槽，所述延伸槽的內側轉動連接有旋鈕，所述安裝筒的外部位于延伸槽的一側開設有滑動槽，所述滑動槽內側滑動連接有滑動板，所述旋鈕的一端延伸至安裝槽內側與活動桿的一端固定連接。

7、作為本實用新型優選的方案，所述滑動槽內壁一側開設有延伸至延伸槽內壁的連接槽，所述連接槽的內側滑動連接有連接塊，所述連接塊的一端與滑動板的一端固定連接，所述滑動板的兩端均嵌入安裝有磁塊，所述延伸槽和滑動槽內壁均嵌入安裝有與磁塊吸附的鐵塊，所述滑動板的一側開設有扣拉槽。

8、作為本實用新型優選的方案，所述擠壓塊的一端安裝有限位板，所述安裝槽內壁開設有與限位板滑動連接的限位槽。

9、作為本實用新型優選的方案，所述密封頂蓋底部位于對接塊的外側安裝有第一橡膠密封墊，所述密封套頂端嵌入安裝有第二橡膠密封墊。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型中，通過對接組件可以將密封頂蓋初步拼接在安裝筒上，卡緊組件能夠鎖定或解開對密封頂蓋位置的固定，結構簡單、操作方便，一壓一轉便于工作人員快速拆裝密封頂蓋，提高了工作效率。

技術特征：

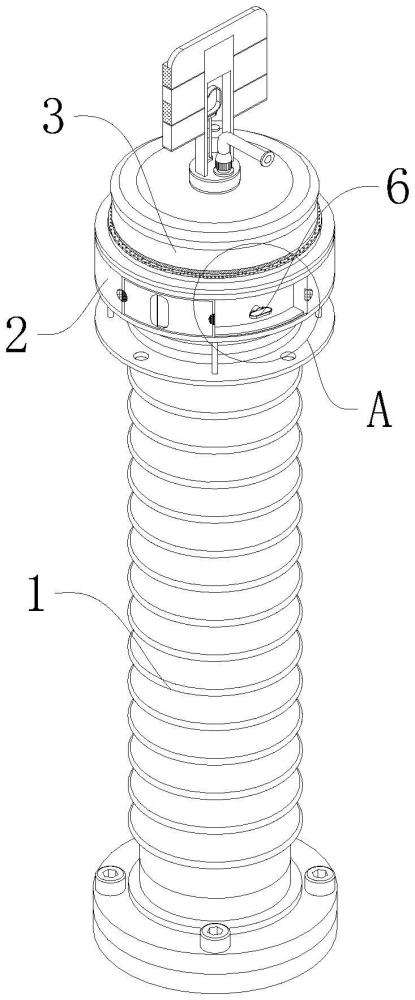

1.一種gis套管頭部密封結構，包括套管主體(1)，其特征在于：所述套管主體(1)的頂端安裝有安裝筒(2)，所述安裝筒(2)的頂端通過鎖定機構卡接有密封頂蓋(3)，所述安裝筒(2)的頂端端口處安裝有密封套(8)，所述密封套(8)的內壁貼合于密封頂蓋(3)的外壁，所述鎖定機構包括對接組件和卡緊組件，所述對接組件用于將密封頂蓋(3)初步拼接在安裝筒(2)上，所述卡緊組件用于鎖定或解開對密封頂蓋(3)位置的固定。

2.根據權利要求1所述的一種gis套管頭部密封結構，其特征在于：所述對接組件包括安裝于密封頂蓋(3)底部兩端的對接塊(10)，所述安裝筒(2)頂部的兩端均開設有與對接塊(10)滑動連接的對接槽，所述對接塊(10)一側的底端開設有第一斜面(11)，所述對接塊(10)一側位于第一斜面(11)上方開設有第二斜面。

3.根據權利要求2所述的一種gis套管頭部密封結構，其特征在于：所述卡緊組件包括開設于安裝筒(2)內部的安裝槽，所述安裝槽內側與對接槽內側連通，所述安裝槽內壁一側轉動連接有活動桿(12)，所述活動桿(12)的外側套設有擠壓塊(13)，所述擠壓塊(13)的一側開設有與第一斜面(11)貼合的第三斜面，所述擠壓塊(13)外部位于第三斜面的一側開設有與第二斜面貼合的第四斜面，所述擠壓塊(13)的一側對應第三斜面處開設有定位槽，所述定位槽內側轉動連接有定位桿，所述定位桿的外側套設有定位板(15)，所述定位板(15)的一側開設有第五斜面，所述定位桿外側一端安裝有扭簧，所述擠壓塊(13)外壁位于定位槽的一側開設有固定槽，所述固定槽內側安裝有固定桿，所述固定桿的外側安裝有第一彈簧(16)，所述第一彈簧(16)的另一端安裝于安裝槽內壁，所述對接塊(10)的一側對應第二斜面處開設有鎖定槽。

4.根據權利要求3所述的一種gis套管頭部密封結構，其特征在于：所述安裝筒(2)外側的兩側均開設有延伸槽，所述延伸槽的內側轉動連接有旋鈕(6)，所述安裝筒(2)的外部位于延伸槽的一側開設有滑動槽，所述滑動槽內側滑動連接有滑動板(7)，所述旋鈕(6)的一端延伸至安裝槽內側與活動桿(12)的一端固定連接。

5.根據權利要求4所述的一種gis套管頭部密封結構，其特征在于：所述滑動槽內壁一側開設有延伸至延伸槽內壁的連接槽(5)，所述連接槽(5)的內側滑動連接有連接塊，所述連接塊的一端與滑動板(7)的一端固定連接，所述滑動板(7)的兩端均嵌入安裝有磁塊(9)，所述延伸槽和滑動槽內壁均嵌入安裝有與磁塊(9)吸附的鐵塊，所述滑動板(7)的一側開設有扣拉槽。

6.根據權利要求5所述的一種gis套管頭部密封結構，其特征在于：所述擠壓塊(13)的一端安裝有限位板(17)，所述安裝槽內壁開設有與限位板(17)滑動連接的限位槽。

7.根據權利要求6所述的一種gis套管頭部密封結構，其特征在于：所述密封頂蓋(3)底部位于對接塊(10)的外側安裝有第一橡膠密封墊(14)，所述密封套(8)頂端嵌入安裝有第二橡膠密封墊(4)。

技術總結
本技術涉及GIS套管技術領域，具體涉及一種GIS套管頭部密封結構，包括套管主體，所述套管主體的頂端安裝有安裝筒，所述安裝筒的頂端通過鎖定機構卡接有密封頂蓋，所述安裝筒的頂端端口處安裝有密封套，所述密封套的內壁貼合于密封頂蓋的外壁，所述鎖定機構包括對接組件和卡緊組件，所述對接組件用于將密封頂蓋初步拼接在安裝筒上，所述卡緊組件用于鎖定或解開對密封頂蓋位置的固定，所述對接組件包括安裝于密封頂蓋底部兩端的對接塊，所述安裝筒頂部的兩端均開設有與對接塊滑動連接的對接槽；本技術結構簡單、操作方便，一壓一轉便于工作人員快速拆裝密封頂蓋，提高了工作效率。

技術研發人員：文芳,張娜
受保護的技術使用者：醴陵華鑫電器有限公司
技術研發日：20240513
技術公布日：2025/4/28
