本技術涉及軟啟動器封裝殼體，特別涉及一種軟啟動器封裝殼體。

背景技術：

1、軟啟動器是一種集電機軟起動、軟停車、輕載節能和多種保護功能于一體的電機控制裝置，它的主要構成是串接于電源與被控電機之間的三相反并聯閘管及其電子控制電路組成，使用時，通過封裝外殼進行圍罩防護。

2、公開號為cn203327410u，公開了一種軟啟動器封裝殼體，包括底板、底板一側安裝有左側板，左側板上部安裝有電路板托板，電路板托板一側固定安裝有右側板，罩殼與底板固定安裝。

3、現有的軟啟動器封裝殼體還存在以下缺陷：殼體與底板為螺釘連接固定，后期檢修時還需將螺釘分別拆卸操作，大幅度降低了檢修便捷性，且散熱通風處缺乏降塵結構，易導致大量灰塵進入殼體不易清理。為此，我們提出一種軟啟動器封裝殼體。

技術實現思路

1、本實用新型的主要目的在于提供一種軟啟動器封裝殼體，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種軟啟動器封裝殼體，包括固定架、拆裝組件和散熱組件，所述固定架一側頂部和底部底部設置有頂板和底板，所述頂板和底板一側設有圍罩殼，所述拆裝組件包括預置槽、l型卡固塊、擠壓彈簧、卡固孔、磁吸條和吸固塊，所述l型卡固塊均位于預置槽內，所述l型卡固塊一端均位于卡固孔內；所述散熱組件包括散熱風扇和降塵網罩，所述散熱風扇通過預留口以及螺栓固定于底板內表面，所述降塵網罩通過螺釘固定于底板底部表面，且位置對應散熱風扇。

4、進一步地，所述頂板頂部和底板底部表面兩側均開設有預置槽，所述擠壓彈簧均焊接于預置槽內壁，所述擠壓彈簧另一端均與l型卡固塊焊接固定。

5、進一步地，所述卡固孔均開設于圍罩殼內壁。

6、進一步地，所述磁吸條均通過預留槽黏固于頂板和底板外圍表面，所述吸固塊均通過預留槽黏固于圍罩殼內壁，所述圍罩殼通過吸固塊吸附于磁吸條，所述磁吸條為橡膠磁吸條，所述吸固塊為鐵質材料；通過圍罩殼對軟啟動器部件進行圍罩封裝。

7、進一步地，所述散熱風扇抽風端位于降塵網罩一側。

8、與現有技術相比，本實用新型具有如下有益效果：

9、通過設置預置槽、l型卡固塊、擠壓彈簧、卡固孔、磁吸條和吸固塊，利用預置槽以便于l型卡固塊往復活動，利用擠壓彈簧支撐l型卡固塊進行伸縮運動使其底端卡入圍罩殼內壁的卡固孔內，并利用磁吸條吸固吸固塊，以實現頂板和底板與圍罩殼之間的快速拆裝，便于后期檢修操作。

10、通過設置散熱風扇和降塵網罩，利用散熱風扇對殼體內環境進行吹風散熱，并利用降塵網罩對灰塵進行阻擋，避免大量灰塵進入軟啟動器封裝殼內環境聚集不易清理問題。

技術特征：

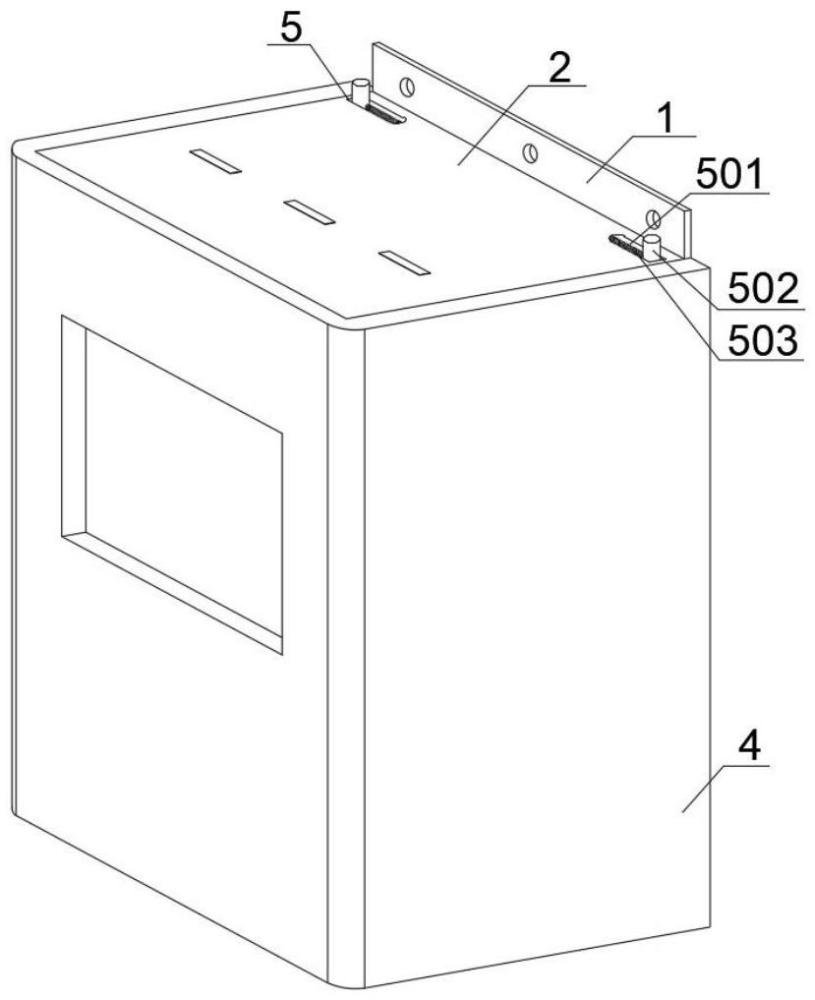

1.一種軟啟動器封裝殼體，包括固定架（1）、拆裝組件（5）和散熱組件（6），其特征在于：所述固定架（1）一側頂部和底部底部設置有頂板（2）和底板（3），所述頂板（2）和底板（3）一側設有圍罩殼（4），所述拆裝組件（5）包括預置槽（501）、l型卡固塊（502）、擠壓彈簧（503）、卡固孔（504）、磁吸條（505）和吸固塊（506），所述l型卡固塊（502）均位于預置槽（501）內，所述l型卡固塊（502）一端均位于卡固孔（504）內；

2.根據權利要求1所述的一種軟啟動器封裝殼體，其特征在于，所述頂板（2）頂部和底板（3）底部表面兩側均開設有預置槽（501），所述擠壓彈簧（503）均焊接于預置槽（501）內壁，所述擠壓彈簧（503）另一端均與l型卡固塊（502）焊接固定。

3.根據權利要求1所述的一種軟啟動器封裝殼體，其特征在于，所述卡固孔（504）均開設于圍罩殼（4）內壁。

4.根據權利要求1所述的一種軟啟動器封裝殼體，其特征在于：所述磁吸條（505）均通過預留槽黏固于頂板（2）和底板（3）外圍表面，所述吸固塊（506）均通過預留槽黏固于圍罩殼（4）內壁，所述圍罩殼（4）通過吸固塊（506）吸附于磁吸條（505），所述磁吸條（505）為橡膠磁吸條，所述吸固塊（506）為鐵質材料。

5.根據權利要求1所述的一種軟啟動器封裝殼體，其特征在于，所述散熱風扇（601）抽風端位于降塵網罩（602）一側。

技術總結
本技術公開了一種軟啟動器封裝殼體，包括固定架、拆裝組件和散熱組件，所述固定架一側頂部和底部底部設置有頂板和底板，所述頂板和底板一側設有圍罩殼，所述拆裝組件包括預置槽、L型卡固塊、擠壓彈簧、卡固孔、磁吸條和吸固塊，所述L型卡固塊均位于預置槽內，所述L型卡固塊一端均位于卡固孔內；所述散熱組件包括散熱風扇和降塵網罩，所述散熱風扇通過預留口以及螺栓固定于底板內表面，所述降塵網罩通過螺釘固定于底板底部表面，且位置對應散熱風扇。該殼體拆裝便捷，便于后期檢修，且具有降塵結構避免大量灰塵進入殼體內。

技術研發人員：張衛民
受保護的技術使用者：天津鼎邦電氣有限公司
技術研發日：20240624
技術公布日：2025/4/28
