背景技術：

1、由多項專利、包括其全部內容通過參引并入本文中的美國專利no.7,109,625(“’625專利”)所描述的軸向磁通馬達和軸向磁通發電機具有置于轉子組件之間的平面印刷電路板定子組件，該轉子組件支承帶有交替的南北極的磁體。磁體之間的磁通與由印刷電路定子中的跡線所支持的電流密度相互作用以產生扭矩。

2、這種類型的電機可以作為馬達或發電機運行，并且具有多個有用特性、包括作為角度的函數的扭矩可以是平滑的并且具有高質量的運動。

技術實現思路

1、提供本
技術實現要素：
來以簡化的形式介紹一系列構思，這些構思將在下面的具體實施方式中進一步描述。本發明內容不旨在確定關鍵特征或必要特征，也不旨在限制所附權利要求的范圍。

2、在所公開的實施方式中的一些實施方式中，一種用于軸向磁通電機(其具有包括一個或更多個磁體的轉子，所述一個或更多個磁體在軸向磁通電機的間隙內的活動區域中產生大體平行于轉子的旋轉軸線的第一磁通)的平面定子包括：至少第一端子、第二端子、第三端子和第四端子，每個端子適于連接至位于平面定子外部的電路；至少一個第一繞組，所述至少一個第一繞組布置成定位在活動區域內，所述至少一個第一繞組具有分別與第一端子和第二端子電連接的第一端部和第二端部，其中，第一端子與第二端子之間的在第一端子和第二端子未連接至電路時測量的電特性具有第一值；以及至少一個第二繞組，所述至少一個第二繞組布置成定位在活動區域內，至少一個第二繞組與至少一個第一繞組電隔離，并且具有分別與第三端子和第四端子電連接的第三端部和第四端部，其中，第三端子與第四端子之間的在第三端子和第四端子未連接至電路時測量的電特性具有與第一值顯著不同的第二值。

3、在一些實施方式中，一種用于軸向磁通電機(其具有包括一個或更多個磁體的轉子，所述一個或更多個磁體在軸向磁通電機的間隙內的活動區域中產生大體平行于轉子的旋轉軸線的第一磁通)的平面定子包括：第一傳導片材，該第一傳導片材布置成定位在活動區域內，使得在第一傳導片材內產生的渦流在轉子上施加阻力；以及至少第一繞組，第一繞組布置成定位在活動區域內，第一繞組具有與第一繞組的相應端部電連接的至少第一端子和第二端子。

4、在一些實施方式中，一種用于軸向磁通電機(其具有包括一個或更多個磁體的轉子，所述一個或更多個磁體在軸向磁通電機的間隙內的活動區域中產生大體平行于轉子的旋轉軸線的第一磁通)的平面定子包括：至少第一繞組，第一繞組布置成定位在活動區域內，第一繞組具有與第一繞組的相應端部電連接的至少第一端子和第二端子；以及至少一個開關，所述至少一個開關構造成在第一繞組未聯接至外部電源時選擇性地關閉，以在第一端子與第二端子之間建立電連接。

技術特征：

1.一種設備，包括：

2.根據權利要求1所述的設備，其中：

3.根據權利要求2所述的設備，其中：

4.根據權利要求2所述的設備，其中：

5.根據權利要求1所述的設備，其中：

6.根據權利要求1所述的設備，其中：

7.根據權利要求6所述的設備，其中，所述第一開關還構造并布置成選擇性地經由至少一個耗散元件在所述第一端子與所述第二端子之間建立所述電連接。

8.根據權利要求7所述的設備，其中：

9.根據權利要求6所述的設備，其中：

10.根據權利要求1所述的設備，其中：

11.根據權利要求1所述的設備，其中：

12.一種對根據權利要求1至11中的任一項所述的設備進行操作的方法，所述方法包括：

13.根據權利要求12所述的方法，還包括：

14.根據權利要求12或13所述的方法，其中：

技術總結

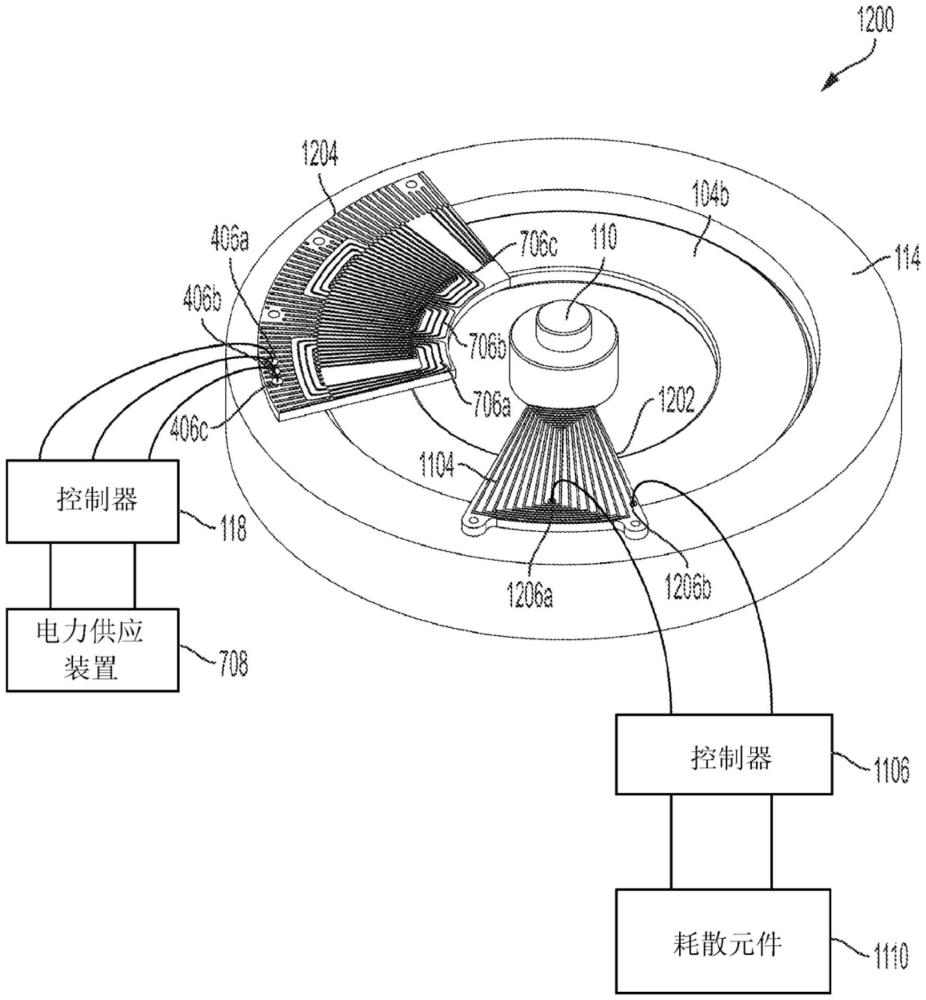

本發明涉及設備以及對設備進行操作的方法。在一些實施方式中，兩種或更多種不同類型的定子結構可以設置在軸向磁通電機的間隙內。這樣的布置可以是有利的，以例如用于生產針對多種操作模式比如機械扭矩產生、機械扭矩到電能的轉換和/或機械能的耗散進行優化的電機。此外，在一些實施方式中，軸向磁通電機可以包括具有布置成定位在電機的活動區域內的繞組的平面定子，并且還可以包括至少一個開關，所述至少一個開關構造成選擇性地關閉，以在繞組未聯接至外部電源時在繞組的相應端部之間建立電連接。

技術研發人員：史蒂文·羅伯特·肖,喬治·哈德·米列海姆
受保護的技術使用者：電路電機有限公司
技術研發日：
技術公布日：2025/4/28
