本申請屬于充電，尤其涉及一種充電控制方法、裝置、電路、電子設備及芯片。

背景技術：

1、支持反復多次充放電使用的電池廣泛應用于各種電子設備，例如，手機、電腦、相機、移動電源等。隨著快充技術的發展，越來越多的電子設備得以兼容快速充電功能。

2、目前的快充方案普遍較為復雜，對充電效率的提高有限。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請?zhí)岢鲆环N充電控制方法、裝置、電路、電子設備及芯片，可以簡單、有效地提高充電效率。

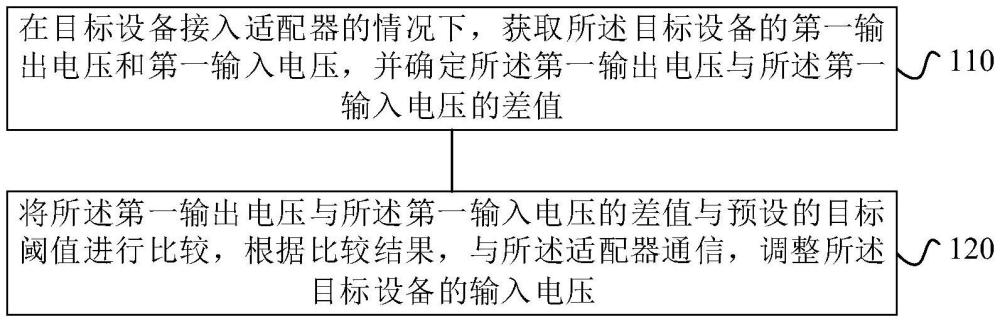

2、第一方面，本申請?zhí)峁┝艘环N充電控制方法，該方法包括：

3、在目標設備接入適配器的情況下，獲取所述目標設備的第一輸出電壓和第一輸入電壓，并確定所述第一輸出電壓與所述第一輸入電壓的差值；

4、將所述第一輸出電壓與所述第一輸入電壓的差值與預設的目標閾值進行比較，根據比較結果，與所述適配器通信，調整所述目標設備的輸入電壓。

5、根據本申請的充電控制方法，通過實時獲取目標設備的第一輸出電壓與第一輸入電壓，將第一輸出電壓與第一輸入電壓的差值與預設的目標閾值進行比較，與支持快充的適配器進行通信，調整目標設備的輸入電壓，使得目標設備的輸入輸出電壓接近，可以簡單、有效地提高充電效率。

6、根據本申請的一個實施例，所述將所述第一輸出電壓與所述第一輸入電壓的差值與預設的目標閾值進行比較，根據比較結果，與所述適配器通信，調整所述目標設備的輸入電壓，包括：

7、在所述第一輸出電壓與所述第一輸入電壓的差值大于第一目標閾值的情況下，與所述適配器通信，抬高所述目標設備的輸入電壓；

8、或者，在所述第一輸出電壓與所述第一輸入電壓的差值小于第二目標閾值的情況下，與所述適配器通信，降低所述目標設備的輸入電壓。

9、根據本申請的一個實施例，所述第一目標閾值大于所述第二目標閾值。

10、根據本申請的一個實施例，所述目標設備的輸入電壓的單次調整量小于所述第一目標閾值與所述第二目標閾值的差值。

11、根據本申請的一個實施例，所述第一目標閾值基于所述目標設備的充電效率和安全溫度閾值確定。

12、根據本申請的一個實施例，所述第二目標閾值基于所述目標設備的當前電池電壓以及所述目標設備中功率模塊的占空比范圍確定。

13、根據本申請的一個實施例，在所述目標設備運行于降壓模式的情況下，應用公式

14、n＝[vout*(1-dmax)/dmax]+s

15、確定所述第二目標閾值；

16、其中，n為所述第二目標閾值，vout為所述目標設備的當前電池電壓，dmax為所述目標設備中功率模塊的占空比范圍的最大值，s為安全裕量；

17、或者，

18、在所述目標設備運行于升壓模式的情況下，應用公式

19、n＝vout*dmax+s

20、確定所述第二目標閾值；

21、其中，n為所述第二目標閾值，vout為所述目標設備的當前電池電壓，dmax為所述目標設備中功率模塊的占空比范圍的最大值，s為安全裕量。

22、第二方面，本申請?zhí)峁┝艘环N充電控制裝置，包括：

23、第一處理模塊，用于在目標設備接入適配器的情況下，獲取所述目標設備的第一輸出電壓和第一輸入電壓，并確定所述第一輸出電壓與所述第一輸入電壓的差值；

24、第二處理模塊，用于將所述第一輸出電壓與所述第一輸入電壓的差值與預設的目標閾值進行比較，根據比較結果，與所述適配器通信，調整所述目標設備的輸入電壓。

25、第三方面，本申請?zhí)峁┝艘环N充電控制電路，包括：

26、協議申請模塊，所述協議申請模塊與適配器通信連接；

27、電壓比較模塊，所述電壓比較模塊與所述協議申請模塊連接，所述電壓比較模塊還與目標設備的電池模塊連接，所述電壓比較模塊在所述目標設備接入適配器的情況下，獲取所述目標設備的第一輸出電壓和第一輸入電壓，并確定所述第一輸出電壓與所述第一輸入電壓的差值，所述協議申請模塊用于根據所述第一輸出電壓與所述第一輸入電壓的差值與預設的目標閾值的比較結果，與所述適配器通信，調整所述目標設備的輸入電壓；

28、功率模塊，所述功率模塊與所述協議申請模塊和所述電壓比較模塊連接，所述功率模塊用于接收所述協議申請模塊的信號，調整工作狀態，以適配所述目標設備的輸入電壓。

29、根據本申請的充電控制電路，通過實時獲取目標設備的第一輸出電壓與第一輸入電壓，將第一輸出電壓與第一輸入電壓的差值與預設的目標閾值進行比較，與支持快充的適配器進行通信，調整目標設備的輸入電壓，使得目標設備的輸入輸出電壓接近，可以簡單、有效地提高充電效率。

30、根據本申請的一個實施例，所述功率模塊包括升壓電路和降壓電路中的至少一個。

31、第四方面，本申請?zhí)峁┝艘环N電子設備，包括存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如上述第一方面所述的充電控制方法。

32、第五方面，本申請?zhí)峁┝艘环N非暫態計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如上述第一方面所述的充電控制方法。

33、第六方面，本申請?zhí)峁┝艘环N芯片，所述芯片包括處理器和通信接口，所述通信接口和所述處理器耦合，所述處理器用于運行程序或指令，實現如第一方面所述的充電控制方法。

34、第七方面，本申請?zhí)峁┝艘环N計算機程序產品，包括計算機程序，所述計算機程序被處理器執行時實現如上述第一方面所述的充電控制方法。

35、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.一種充電控制方法，其特征在于，包括：

2.根據權利要求1所述的充電控制方法，其特征在于，所述將所述第一輸出電壓與所述第一輸入電壓的差值與預設的目標閾值進行比較，根據比較結果，與所述適配器通信，調整所述目標設備的輸入電壓，包括：

3.根據權利要求2所述的充電控制方法，其特征在于，所述第一目標閾值大于所述第二目標閾值。

4.根據權利要求2所述的充電控制方法，其特征在于，所述目標設備的輸入電壓的單次調整量小于所述第一目標閾值與所述第二目標閾值的差值。

5.根據權利要求2-4任一項所述的充電控制方法，其特征在于，所述第一目標閾值基于所述目標設備的充電效率和安全溫度閾值確定。

6.根據權利要求2-4任一項所述的充電控制方法，其特征在于，所述第二目標閾值基于所述目標設備的當前電池電壓以及所述目標設備中功率模塊的占空比范圍確定。

7.根據權利要求6所述的充電控制方法，其特征在于，

8.一種充電控制裝置，其特征在于，包括：

9.一種充電控制電路，其特征在于，包括：

10.根據權利要求9所述的充電控制電路，其特征在于，所述功率模塊包括升壓電路和降壓電路中的至少一個。

11.一種電子設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，其特征在于，所述處理器執行所述程序時實現如權利要求1-7任一項所述充電控制方法。

12.一種芯片，包括處理器和通信接口，所述通信接口和所述處理器耦合，其特征在于，所述處理器用于運行程序或指令，實現如權利要求1-7任一項所述的充電控制方法。

技術總結
本申請公開了一種充電控制方法、裝置、電路、電子設備及芯片，屬于充電技術領域。所述充電控制方法包括：在目標設備接入適配器的情況下，獲取所述目標設備的第一輸出電壓和第一輸入電壓，并確定所述第一輸出電壓與所述第一輸入電壓的差值；將所述第一輸出電壓與所述第一輸入電壓的差值與預設的目標閾值進行比較，根據比較結果，與所述適配器通信，調整所述目標設備的輸入電壓。該充電控制方法通過實時獲取目標設備的第一輸出電壓與第一輸入電壓，將第一輸出電壓與第一輸入電壓的差值與預設的目標閾值進行比較，與支持快充的適配器進行通信，調整目標設備的輸入電壓，使得目標設備的輸入輸出電壓接近，可以簡單、有效地提高充電效率。

技術研發人員：聶振超,劉漢增,陳偉鋒
受保護的技術使用者：珠海智融科技股份有限公司
技術研發日：
技術公布日：2025/4/24
