本發明屬于配電柜，尤其涉及一種高低壓配電柜。

背景技術：

1、高低壓配電柜在電力系統中扮演著至關重要的角色，其抗震性能直接關系到電力系統的穩定性和安全性，在高低壓配電柜底部安裝防震器和防震系統，如可調節的隔震墊和彈簧防震器，能夠顯著降低地面震動傳遞到高低壓配電柜的力度，保護內部設備免受損。

2、現有技術中公開了部分配電柜技術領域的發明專利，其中公開號為cn117937282b的發明專利，公開了一種防震配電柜，包括安裝在底盤頂部的配電柜體，安裝在配電柜體底部的減震支架，減震支架包括鉸接在配電柜體底部的四個力臂，固接在力臂另一端的套管，且套管位于配電柜體外圍，所述套管與底盤上的螺桿套接配合，該技術方案通過設置的減震支架，在正常狀態下，通過螺桿及第二彈簧實現對配電柜體與力臂的支撐，在地震發生時，利用力臂與圓筒的鉸接狀態，可適應性的產生偏轉，但始終保持對配電柜體的支撐，使得配電柜體保持平衡的狀態，不會因重心偏移而造成配電柜體傾倒，進而造成斷路和跳閘的現象，影響正常的生產和生活，該技術方案在運用的過程中仍存在一些不足之處，高低壓配電柜的防震器和防震系統在未發生地震時，會長期受到垂直荷載，進而會導致防震器和防震系統加速老化和疲勞損傷，降低了防震器和防震系統的使用壽命，在地震發生時，防震器和防震系統不能以較好的狀態緩沖地震波，降低了防震器和防震系統的性能，基于此，本發明設計了一種高低壓配電柜，以解決上述問題。

技術實現思路

1、本發明的目的在于：為了解決現有的高低壓配電柜的防震器和防震系統在未發生地震時，會長期受到垂直荷載，進而會導致防震器和防震系統加速老化和疲勞損傷，降低了防震器和防震系統的使用壽命，在地震發生時，防震器和防震系統不能以較好的狀態緩沖地震波，降低了防震器和防震系統防震性能的問題，而提出的一種高低壓配電柜。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種高低壓配電柜，包括配電柜本體，所述配電柜本體的底部連接有內襯套，所述配電柜本體底部通過內襯套套裝有防護外殼，所述內襯套內側的頂部連接有縱向防震組件，所述縱向防震組件的圓周面上連接有呈環形陣列的多個靜態支撐組件，用于承載配電柜本體作用于縱向防震組件上的垂直載荷，所述縱向防震組件與多個靜態支撐組件之間連接有多個側推組件，用于解除多個靜態支撐組件對縱向防震組件的靜態支撐；

4、所述縱向防震組件的底部連接有橫向防震組件，所述橫向防震組件的底部連接有橫向防震組件b，多個靜態支撐組件解除對縱向防震組件的靜態支撐后與多個防震組件b組合進行橫向防震。

5、作為上述技術方案的進一步描述：

6、所述縱向防震組件包括連接于內襯套內側頂部的縱向防震頂板，所述縱向防震頂板的下方設置有縱向防震底板，所述縱向防震底板上連接有多個防震套，所述防震套的另一端口內套接有防震軸a，所述防震軸a的端部連接有防震彈簧a，所述防震軸a通過防震彈簧a與防震套的內底彈性支撐連接，所述防震軸a的另一端與縱向防震頂板連接。

7、作為上述技術方案的進一步描述：

8、所述靜態支撐組件包括連接于縱向防震頂板圓周面上的楔形座和連接于縱向防震底板圓周面上的固定式支撐座，所述固定式支撐座上開設有多條軌道槽，所述楔形座與固定式支撐座之間連接有靜態支撐件。

9、作為上述技術方案的進一步描述：

10、所述靜態支撐件包括懸設于楔形座與固定式支撐座之間的活動式支撐座，所述活動式支撐座底部對應多條軌道槽均開設有轉接槽a，所述轉接槽a內轉動連接有支撐輪a，所述活動式支撐座通過多個支撐輪a分別滾動連接于多條軌道槽內，所述活動式支撐座的頂部開設有多個轉接槽b，所述轉接槽b內轉動連接有支撐輪b，所述活動式支撐座通過多個支撐輪b滾動連接于楔形座底部的平面上。

11、作為上述技術方案的進一步描述：

12、所述側推組件包括連接于活動式支撐座側端面的轉接頭a，所述轉接頭a另一端的內側轉動連接有從動軸，所述從動軸的另一端套接有轉接套，所述縱向防震底板上對應轉接套臨近從動軸的位置連接有轉接頭b，所述轉接套轉動連接于轉接頭b的內側，所述轉接套的另一端口內套接有主動軸，所述縱向防震頂板底部對應主動軸連接有轉接頭c，所述主動軸的另一端轉動連接于轉接頭c內。

13、作為上述技術方案的進一步描述：

14、所述橫向防震組件a包括橫向防震底板，所述橫向防震底板的頂部開設有曲面槽a，所述橫向防震底板的上方設置有橫向防震頂板，所述橫向防震底板底部對應曲面槽a開設有曲面槽b，所述曲面槽a和曲面槽b內嵌設有摩擦擺滑塊。

15、作為上述技術方案的進一步描述：

16、所述橫向防震頂板上對應摩擦擺滑塊開設有滑擺口，所述滑擺口內嵌設有聯結軸，所述聯結軸的端部與摩擦擺滑塊，所述聯結軸的另一端連接有滑擺基座，所述滑擺基座連接于縱向防震底板。

17、作為上述技術方案的進一步描述：

18、所述橫向防震組件b包括底座，所述橫向防震底板連接于底座內側的底部，所述橫向防震底板上對應多個靜態支撐件連接有多個傘形軸，所述傘形軸與靜態支撐件之間懸設有防震座，所述防震座的側端面連接有防震軸b，所述傘形軸上對應防震軸b開設有防震孔，所述傘形軸套接于防震孔內，所述防震軸b上套設有防震彈簧b，所述防震座通過防震彈簧b與傘形軸彈性支撐連接。

19、綜上所述，由于采用了上述技術方案，本發明的有益效果是：

20、1、本發明中，利用防震彈簧a發生形變過程產生的緩沖效果對配電柜本體起到縱向防震作用，未發生地面震動時，由靜態支撐組件受配電柜本體和地基之間的承載力，能夠對減輕縱向防震組件的長期受力，降低了縱向防震組件的老化和疲勞損傷，通過減少縱向防震組件的長期靜態荷載，有效延長了縱向防震組件的使用壽命，提高了縱向防震組件的防震性能。

21、2、本發明中，利用防震彈簧a發生形變過程產生的彈性力，使得摩擦擺滑塊的上表面和下表面與橫向防震底板以及橫向防震頂板之間始終緊密貼合或保留微小空隙摩，實現全運行路徑的抗拔。

22、3、本發明中，利用防震彈簧b發生形變時產生的彈性緩沖效果，從而能夠對橫縱及縱向防震起到輔助增強作用。

技術特征：

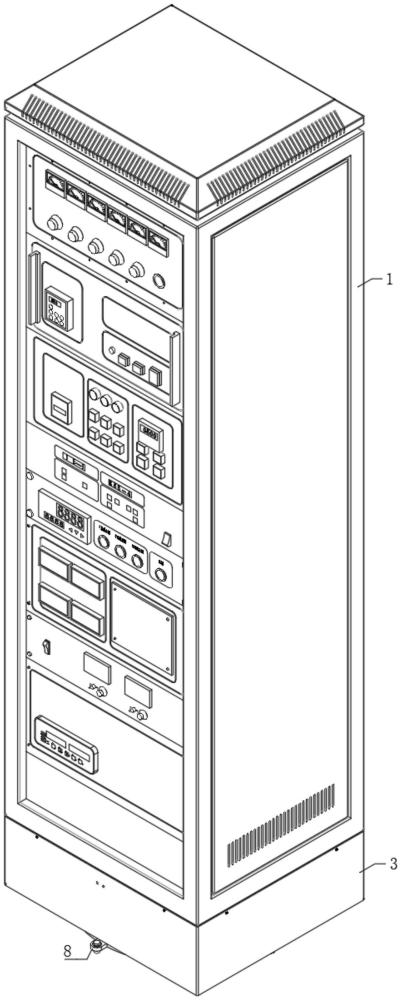

1.一種高低壓配電柜，包括配電柜本體(1)，所述配電柜本體(1)的底部連接有內襯套(2)，所述配電柜本體(1)底部通過內襯套(2)套裝有防護外殼(3)，其特征在于，所述內襯套(2)內側的頂部連接有縱向防震組件(4)，所述縱向防震組件(4)的圓周面上連接有呈環形陣列的多個靜態支撐組件(5)，用于承載配電柜本體(1)作用于縱向防震組件(4)上的垂直載荷，所述縱向防震組件(4)與多個靜態支撐組件(5)之間連接有多個側推組件(6)，用于解除多個靜態支撐組件(5)對縱向防震組件(4)的靜態支撐；

2.根據權利要求1所述的一種高低壓配電柜，其特征在于，所述縱向防震組件(4)包括連接于內襯套(2)內側頂部的縱向防震頂板(401)，所述縱向防震頂板(401)的下方設置有縱向防震底板(402)，所述縱向防震底板(402)上連接有多個防震套(403)，所述防震套(403)的另一端口內套接有防震軸a(404)，所述防震軸a(404)的端部連接有防震彈簧a，所述防震軸a(404)通過防震彈簧a與防震套(403)的內底彈性支撐連接，所述防震軸a(404)的另一端與縱向防震頂板(401)連接。

3.根據權利要求1所述的一種高低壓配電柜，其特征在于，所述靜態支撐組件(5)包括連接于縱向防震頂板(401)圓周面上的楔形座(501)和連接于縱向防震底板(402)圓周面上的固定式支撐座(502)，所述固定式支撐座(502)上開設有多條軌道槽(503)，所述楔形座(501)與固定式支撐座(502)之間連接有靜態支撐件(504)。

4.根據權利要求3所述的一種高低壓配電柜，其特征在于，所述靜態支撐件(504)包括懸設于楔形座(501)與固定式支撐座(502)之間的活動式支撐座(5041)，所述活動式支撐座(5041)底部對應多條軌道槽(503)均開設有轉接槽a，所述轉接槽a內轉動連接有支撐輪a(5042)，所述活動式支撐座(5041)通過多個支撐輪a(5042)分別滾動連接于多條軌道槽(503)內，所述活動式支撐座(5041)的頂部開設有多個轉接槽b，所述轉接槽b內轉動連接有支撐輪b(5043)，所述活動式支撐座(5041)通過多個支撐輪b(5043)滾動連接于楔形座(501)底部的平面上。

5.根據權利要求4所述的一種高低壓配電柜，其特征在于，所述側推組件(6)包括連接于活動式支撐座(5041)側端面的轉接頭a(601)，所述轉接頭a(601)另一端的內側轉動連接有從動軸(602)，所述從動軸(602)的另一端套接有轉接套(604)，所述縱向防震底板(402)上對應轉接套(604)臨近從動軸(602)的位置連接有轉接頭b(603)，所述轉接套(604)轉動連接于轉接頭b(603)的內側，所述轉接套(604)的另一端口內套接有主動軸(605)，所述縱向防震頂板(401)底部對應主動軸(605)連接有轉接頭c(606)，所述主動軸(605)的另一端轉動連接于轉接頭c(606)內。

6.根據權利要求1所述的一種高低壓配電柜，其特征在于，所述橫向防震組件a(7)包括橫向防震底板(701)，所述橫向防震底板(701)的頂部開設有曲面槽a(702)，所述橫向防震底板(701)的上方設置有橫向防震頂板(703)，所述橫向防震底板(701)底部對應曲面槽a開設有曲面槽b(704)，所述曲面槽a(702)和曲面槽b(704)內嵌設有摩擦擺滑塊(706)。

7.根據權利要求6所述的一種高低壓配電柜，其特征在于，所述橫向防震頂板(703)上對應摩擦擺滑塊(706)開設有滑擺口(708)，所述滑擺口(708)內嵌設有聯結軸(707)，所述聯結軸(707)的端部與摩擦擺滑塊(706)，所述聯結軸(707)的另一端連接有滑擺基座(709)，所述滑擺基座(709)連接于縱向防震底板(402)。

8.根據權利要求7所述的一種高低壓配電柜，其特征在于，所述橫向防震組件b(8)包括底座(801)，所述橫向防震底板(701)連接于底座(801)內側的底部，所述橫向防震底板(701)上對應多個靜態支撐件(504)連接有多個傘形軸(802)，所述傘形軸(802)與靜態支撐件(504)之間懸設有防震座(803)，所述防震座(803)的側端面連接有防震軸b(805)，所述傘形軸(802)上對應防震軸b(805)開設有防震孔，所述傘形軸(802)套接于防震孔內，所述防震軸b(805)上套設有防震彈簧b(804)，所述防震座(803)通過防震彈簧b(804)與傘形軸(802)彈性支撐連接。

技術總結
本發明公開了一種高低壓配電柜，屬于配電柜技術領域，所述配電柜本體的底部連接有內襯套，所述配電柜本體底部通過內襯套套裝有防護外殼，所述內襯套內側的頂部連接有縱向防震組件，所述縱向防震組件的圓周面上連接有呈環形陣列的多個靜態支撐組件，用于承載配電柜本體作用于縱向防震組件上的垂直載荷，本發明中，利用防震彈簧A發生形變過程產生的緩沖效果對配電柜本體起到縱向防震作用，未發生地面震動時，由靜態支撐組件受配電柜本體和地基之間的承載力，能夠對減輕縱向防震組件的長期受力，降低了縱向防震組件的老化和疲勞損傷，通過減少縱向防震組件的長期靜態荷載，有效延長了縱向防震組件的使用壽命，提高了縱向防震組件的防震性能。

技術研發人員：徐順光
受保護的技術使用者：棗陽寧遠電器設備有限公司
技術研發日：
技術公布日：2025/4/24
