本發明涉及保護電路設計，尤其涉及一種驅動器硬件過流保護電路。

背景技術：

1、驅動器的過流情況是指驅動器在工作過程中，其輸出電流超過了正常工作電流的額定范圍。這可能是由于多種原因?qū)е碌模缲?fù)載突然變化、短路或者驅動器內部故障等。

2、當驅動器所驅動的負載(如電機)突然受到外力作用，使得電機的轉速急劇下降時，電機的反電動勢會減小。如果這個增大后的電流超過了驅動器正常工作電流范圍，就會出現過流情況。如果負載的功率需求超過了驅動器所能提供的最大功率，也會導致過流。

3、當驅動器的輸出端由于線路破損、連接錯誤等原因直接短接時，電阻幾乎為零，此時會出現遠遠超過正常工作電流的情況，這就是典型的短路過流。例如，在一個電子設備的電路板上，驅動器輸出線與地線意外接觸，就會造成外部短路過流。

4、驅動器內部的電子元件(如功率晶體管等)損壞也可能導致內部短路。例如，功率晶體管的集電極-發射極之間發生短路，會使電流路徑發生改變，導致電流異常增大，引發過流。

5、隨著時間的推移，驅動器內部的元件(如電容、電阻、半導體器件等)可能會老化或損壞。例如，電容的電容量下降或者漏電，可能會影響驅動器的電壓調節功能，進而導致電流不穩定并可能超出正常范圍。又比如，半導體器件(如igbt)的性能下降，其導通和截止特性發生變化，可能會使電流控制失效，從而引發過流。

6、控制電路故障：驅動器的控制電路負責調節輸出電流和電壓，如果控制電路出現故障，例如控制信號錯誤、反饋回路中斷等，也會導致輸出電流失控而出現過流情況。例如，在一個采用pwm(脈沖寬度調制)控制的驅動器中，若pwm信號生成電路出現故障，產生了異常的脈沖寬度，可能會使輸出電流異常增大。

7、上述問題成為需要解決的技術問題。

技術實現思路

1、有鑒于此，本發明實施例提供了一種驅動器硬件過流保護電路，至少部分解決現有技術中存在的問題。

2、本發明實施例提供了一種驅動器硬件過流保護電路，包括：

3、由邏輯芯片實現的rs觸發電路和由總線緩沖器芯片u17實現的緩沖電路；

4、所述rs觸發電路在系統電流i_out為高電平且系統上電時，接收單片機發出的下降沿脈沖信號給clr，單片機將lock值置高使系統正常且拉低使能信號pwm_en；

5、在系統電流異常時，i_out通過二極管d49拉低為低電平，同時拉高使能信息pwm_en；

6、所述緩沖電路根據rs觸發電路產生的pwm_en信號控制芯片u17的1腳和19腳的狀態，當pwm_en為低電平時，在緩沖電路中，輸出信號ut_pwm直接導通于輸入信號pu+，輸出信號ub_pwm直接導通于輸入信號pu-，vt_pwm直接導通于pv+，vb_pwm直接導通于pv-，wt_pwm直接導通于pw+，wb_pwm直接導通于pw-，當pwm_en為高電平時，驅動信號pu+、pu-、pv+、pv-、pw+和pw-被切斷以保護后級功率器件不受損壞。

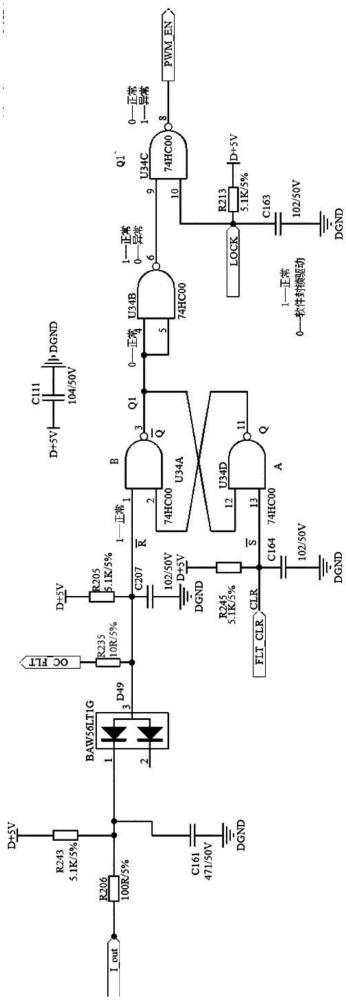

7、根據本發明實施例的一種具體實現方式，所述邏輯芯片為74hc00芯片，74hc00的具體連接方式為，i_out連接至74hc00的第一引腳，d49連接在i_out與74hc00的第一引腳之間，單片機發出的下降沿脈沖信號連接至74hc00的第十三引腳，單片機的lock信號連接至74hc00的第十引腳，pwm_en信號從74hc00的第八引腳輸出。

8、根據本發明實施例的一種具體實現方式，所述74hc00在系統電流正常時，在接收到單片機的下降沿脈沖信號且lock信號為高電平時，保持pwm_en信號為低電平。

9、根據本發明實施例的一種具體實現方式，所述總線緩沖器芯片u17為74vhcv244ft芯片，74vhcv244ft的1腳和19腳接收來自74hc00的pwm_en信號，用于控制緩沖電路的輸出狀態。

10、根據本發明實施例的一種具體實現方式，所述74vhcv244ft內部具有多個輸入輸出引腳，當pwm_en為低電平時，各對應引腳ut_pwm、ub_pwm、vt_pwm、vb_pwm、wt_pwm、wb_pwm分別與pu+、pu-、pv+、pv-、pw+、pw-信號連接。

11、根據本發明實施例的一種具體實現方式，所述74vhcv244ft在pwm_en為高電平時，切斷與后級功率器件連接的驅動信號，防止后級功率器件損壞。

12、根據本發明實施例的一種具體實現方式，所述電路中還包括多個電容和電阻，用于電路的穩定。

13、根據本發明實施例的一種具體實現方式，所述電路中的元器件均在特定的電壓供電環境下工作。

14、根據本發明實施例的一種具體實現方式，所述rs觸發電路與緩沖電路之間的信號傳輸線路具有抗干擾設計，防止外部電磁干擾影響信號的正常傳輸。

15、根據本發明實施例的一種具體實現方式，所述電路的驅動器在過流發生后在預設時間內進入硬件過流保護模式。

16、本發明方案具有如下有益效果：

17、1.提升安全性

18、在驅動器運行過程中，一旦出現異常過流情況，電路能夠快速進入硬件過流保護模式。通過及時切斷驅動信號或者改變相關控制信號電平(如文中提到的pwm_en信號變化)，可以防止過大的電流對后級功率器件造成損壞，避免諸如功率器件過熱起火、電路短路引發電氣火災等安全隱患，切實保障了整個設備以及周邊環境和人員的安全。

19、2.增強電路穩定性

20、無論是正常工作時保持合適的信號電平(如正常邏輯下pwm_en信號為低電平保證系統正常運轉)，還是在異常過流時做出準確響應，都有助于維持整個驅動器電路系統的穩定運行。避免了因過流導致的系統紊亂、電壓電流波動對其他相關電路模塊造成的不良影響，使得整個系統能持續、可靠地工作。

21、3.保護關鍵器件

22、對于后級的功率器件而言，過流是造成其損壞的主要因素之一。本發明的過流保護電路在檢測到過流異常后迅速動作，切斷驅動信號，避免功率器件長時間承受過大電流，減少了功率器件因過流產生的熱應力、電應力等損害，從而有效延長了這些關鍵功率器件的使用壽命，降低了設備的維修和更換成本。

23、4.提高設備可靠性

24、由于具備快速且有效的過流保護機制，驅動器在面對各種可能導致過流的情況(如負載突變、短路、內部元件故障等)時，能夠及時進行自我保護并維持整體功能的相對完整性，減少了因過流引發設備故障停機的概率，提高了設備在實際應用場景中的可靠性，使其能更好地滿足工業生產、自動化控制等領域?qū)τ谠O(shè)備長時間穩定運行的要求。

25、5.優化系統響應速度

26、通過設計合理的rs觸發電路和緩沖電路等組成部分，電路能夠在過流情況剛一發生時就快速檢測并做出響應，相比于一些傳統的過流保護手段，能更快地進入保護模式，最大程度地降低過流對系統造成的危害，這種快速響應的特性有助于提升整個驅動器系統的性能表現。
