本發明涉及商用廚房滅火，尤其是涉及一種車載充電機的能量回收方法、裝置和電子設備。

背景技術：

1、目前，老化測試主要是指針對橡膠、塑料產品、電器絕緣材料及其他材料進行的熱氧老化試驗；或者針對電子零配件、塑化產品的換氣老化試驗。車載充電機在出廠前需要先進行老化測試。在進行老化測試會多次啟動車載充電機，因此會造成一定的能源浪費和損耗。

技術實現思路

1、有鑒于此，本發明的目的在于提供一種車載充電機的能量回收方法、裝置和電子設備，以利用車載充電機進行能量回收，回收車載充電機在老化測試時產生的能量，從而達到節約能源的目的。

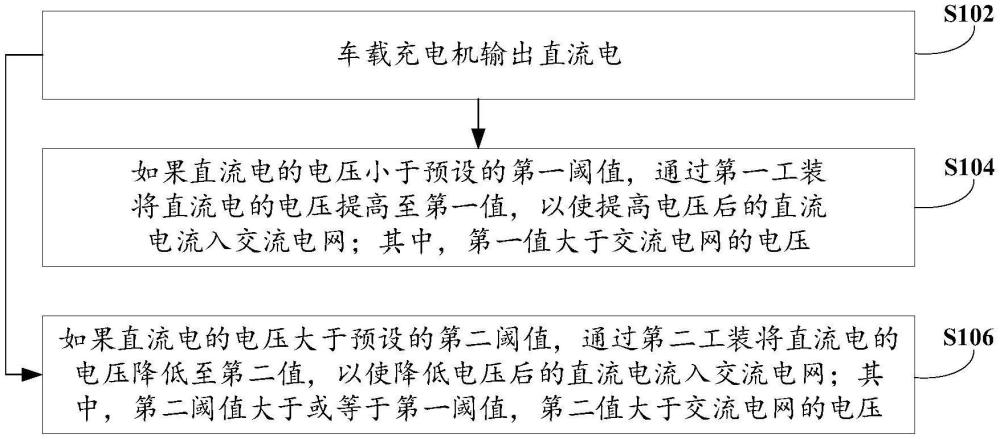

2、第一方面，本發明實施例提供了一種車載充電機的能量回收方法，方法包括：車載充電機輸出直流電；如果直流電的電壓小于預設的第一閾值，通過第一工裝將直流電的電壓提高至第一值，以使提高電壓后的直流電流入交流電網；其中，第一值大于交流電網的電壓；如果直流電的電壓大于預設的第二閾值，通過第二工裝將直流電的電壓降低至第二值，以使降低電壓后的直流電流入交流電網；其中，第二閾值大于或等于第一閾值，第二值大于交流電網的電壓。

3、在本申請可選的實施例中，上述直流電的電壓大于預設的第二閾值的步驟之后，方法還包括：確定車載充電機輸出直流電的輸出功率；如果輸出功率對應第二工裝的額定功率，將直流電劃分為第一直流電和第二直流電；其中，第一直流電的功率為額定功率；通過第二工裝將第一直流電的電壓降低至第二值，以使降低電壓后的第一直流電流入交流電網；通過第一工裝將第二直流電的電壓調整至第一值，以使調整電壓后的第二直流電流入交流電網。

4、在本申請可選的實施例中，上述車載充電機的第一輸出端、第一工裝和交流電網依次連接；車載充電機的第二輸出端、第二工裝和交流電網依次連接。

5、在本申請可選的實施例中，上述如果直流電的電壓小于預設的第一閾值，通過第一工裝將直流電的電壓提高至第一值的步驟，包括：如果直流電的電壓小于預設的第一閾值，車載充電機的第一輸出端輸出直流電至第一工裝；通過第一工裝將直流電的電壓提高至第一值。

6、在本申請可選的實施例中，上述如果直流電的電壓大于預設的第二閾值，通過第二工裝將直流電的電壓降低至第二值的步驟，包括：如果直流電的電壓大于預設的第二閾值，車載充電機的第二輸出端輸出直流電至第二工裝；通過第二工裝將直流電的電壓降低至第二值。

7、在本申請可選的實施例中，上述車載充電機的第二輸出端與第二工裝的連接路徑中設置有第一節點，第一節點、繼電器和第一工裝依次連接；將直流電劃分為第一直流電和第二直流電的步驟，包括：通過繼電器將直流電劃分為第一直流電和第二直流電。

8、在本申請可選的實施例中，上述第一工裝的環路控制采用電壓環與電流環雙環競爭的方式。

9、在本申請可選的實施例中，上述第二工裝包括：第一功率因數矯正電路、第一諧振電路和目標電路；其中，目標電路內設置有第二功率因數矯正電路和第二諧振電路。

10、第二方面，本發明實施例還提供一種車載充電機的能量回收裝置，裝置包括：車載充電機輸出模塊，用于車載充電機輸出直流電；第一工裝處理模塊，用于如果直流電的電壓小于預設的第一閾值，通過第一工裝將直流電的電壓提高至第一值，以使提高電壓后的直流電流入交流電網；其中，第一值大于交流電網的電壓；第二工裝處理模塊，用于如果直流電的電壓大于預設的第二閾值，通過第二工裝將直流電的電壓降低至第二值，以使降低電壓后的直流電流入交流電網；其中，第二閾值大于或等于第一閾值，第二值大于交流電網的電壓。

11、第三方面，本發明實施例還提供一種電子設備，電子設備包括處理器和存儲器，存儲器存儲有能夠被處理器執行的計算機可執行指令，處理器執行計算機可執行指令以實現上述的車載充電機的能量回收方法。

12、本發明實施例帶來了以下有益效果：

13、本發明實施例提供了一種車載充電機的能量回收方法、裝置和電子設備，車載充電機輸出直流電；如果直流電的電壓小于預設的第一閾值，通過第一工裝將直流電的電壓提高至第一值，以使提高電壓后的直流電流入交流電網；其中，第一值大于交流電網的電壓；如果直流電的電壓大于預設的第二閾值，通過第二工裝將直流電的電壓降低至第二值，以使降低電壓后的直流電流入交流電網；其中，第二閾值大于或等于第一閾值，第二值大于交流電網的電壓。該方式中，可以利用車載充電機進行能量回收，回收車載充電機在老化測試時產生的能量，從而達到節約能源的目的。

14、本公開的其他特征和優點將在隨后的說明書中闡述，或者，部分特征和優點可以從說明書推知或毫無疑義地確定，或者通過實施本公開的上述技術即可得知。

15、為使本公開的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

技術特征：

1.一種車載充電機的能量回收方法，其特征在于，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述直流電的電壓大于預設的第二閾值的步驟之后，所述方法還包括：

3.根據權利要求2所述的方法，其特征在于，所述車載充電機的第一輸出端、所述第一工裝和所述交流電網依次連接；所述車載充電機的第二輸出端、所述第二工裝和所述交流電網依次連接。

4.根據權利要求3所述的方法，其特征在于，如果所述直流電的電壓小于預設的第一閾值，通過第一工裝將所述直流電的電壓提高至第一值的步驟，包括：

5.根據權利要求3所述的方法，其特征在于，如果所述直流電的電壓大于預設的第二閾值，通過第二工裝將所述直流電的電壓降低至第二值的步驟，包括：

6.根據權利要求3所述的方法，其特征在于，所述車載充電機的第二輸出端與所述第二工裝的連接路徑中設置有第一節點，所述第一節點、繼電器和所述第一工裝依次連接；

7.根據權利要求1-6任一項所述的方法，其特征在于，所述第一工裝的環路控制采用電壓環與電流環雙環競爭的方式。

8.根據權利要求1-6任一項所述的方法，其特征在于，所述第二工裝包括：第一功率因數矯正電路、第一諧振電路和目標電路；其中，所述目標電路內設置有第二功率因數矯正電路和第二諧振電路。

9.一種車載充電機的能量回收裝置，其特征在于，所述裝置包括：

10.一種電子設備，其特征在于，所述電子設備包括處理器和存儲器，所述存儲器存儲有能夠被所述處理器執行的計算機可執行指令，所述處理器執行所述計算機可執行指令以實現權利要求1至8任一項所述的車載充電機的能量回收方法。

技術總結
本發明提供了一種車載充電機的能量回收方法、裝置和電子設備，其中，該方法包括：車載充電機輸出直流電；如果直流電的電壓小于預設的第一閾值，通過第一工裝將直流電的電壓提高至第一值，以使提高電壓后的直流電流入交流電網；其中，第一值大于交流電網的電壓；如果直流電的電壓大于預設的第二閾值，通過第二工裝將直流電的電壓降低至第二值，以使降低電壓后的直流電流入交流電網；其中，第二閾值大于或等于第一閾值，第二值大于交流電網的電壓。該方式中，可以利用車載充電機進行能量回收，回收車載充電機在老化測試時產生的能量，從而達到節約能源的目的。

技術研發人員：徐睿,馬飛鴻
受保護的技術使用者：浙江富特科技股份有限公司
技術研發日：
技術公布日：2025/4/28
