本發明屬于節電裝置，具體涉及一種用于高壓電力分配系統的電磁平衡節電裝置。

背景技術：

1、電力分配系統是電力系統的重要組成部分，電力分配系統負責將發電站產生的電能通過高壓輸電線路傳輸到各個地區和城市，在電力分配系統中，通過變電站將高壓電能轉換為適合家庭和工業使用的低壓電能，將轉換后的電能分配到各個用電單位，如居民區、商業區、工業區等，在電力系統中發生故障時，電力分配系統能夠快速響應，隔離故障區域，減少停電范圍，并盡快恢復供電，其中用于減小電力分配系統在運輸中的損耗的設備為電磁平衡節電裝置，該裝置利用電磁平衡、電磁感應以及電磁補償原理，結合動態調整技術，確保三相電壓電流的穩定，通過優化電流、電壓、諧波和功率因數等關鍵因素，確保電力系統在最佳狀態下運行，調整電流分布，確保三相電流平衡，減少因電流不平衡帶來的損失；

2、電磁平衡節電裝置需要保證設備內部環境的干燥，因此一般會使用干燥劑進行輔助干燥，但電磁平衡節電裝置為了降溫同時還會在多側開設散熱孔，這些散熱孔長期外露會加速內部的干燥劑的揮發，從而影響內部的干燥效果。

3、為此，本領域技術人員提出了一種用于高壓電力分配系統的電磁平衡節電裝置來解決背景技術提出的問題。

4、本背景技術所公開的上述信息僅僅用于增加對本發明背景技術的理解，因此，其可能包括不構成本領域普通技術人員已知的現有技術。

技術實現思路

1、本發明的目的在于提供一種用于高壓電力分配系統的電磁平衡節電裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種用于高壓電力分配系統的電磁平衡節電裝置，包括：

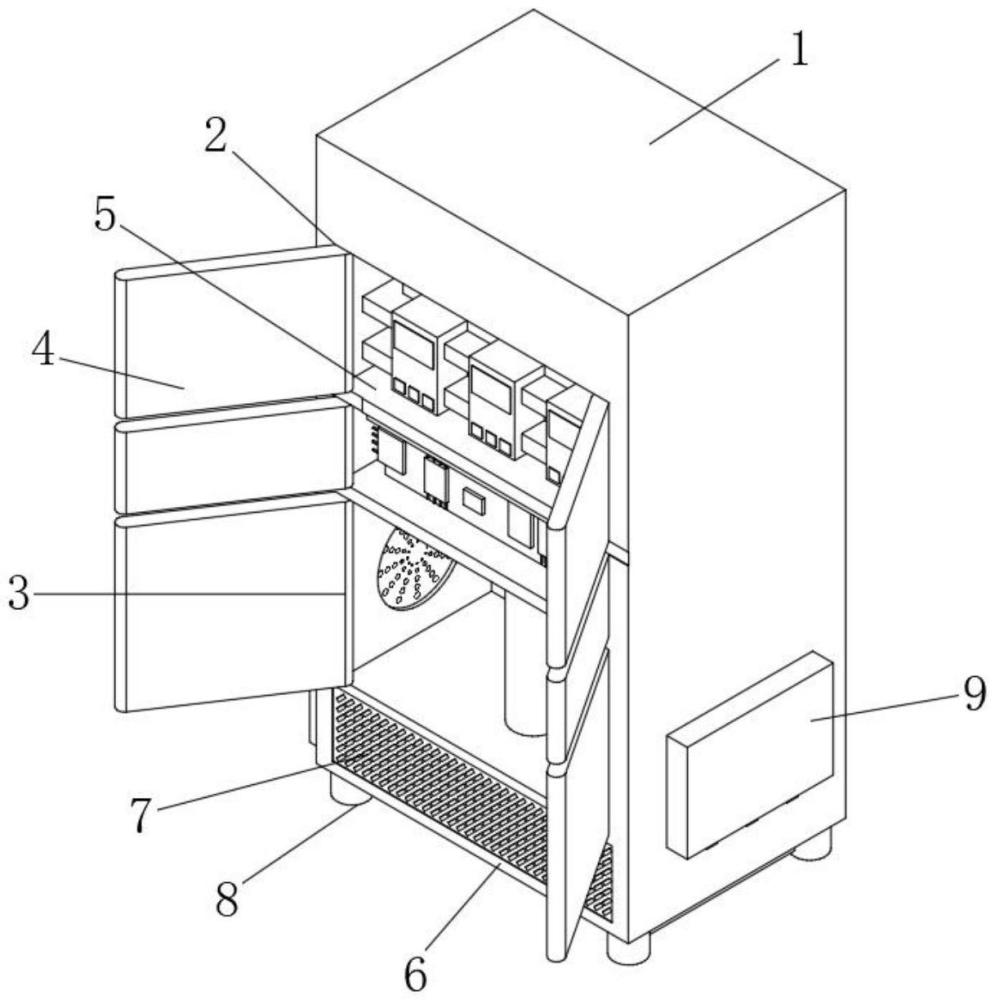

4、容納機構，所述容納機構包括柜體以及開設在柜體一表面的第一容納槽和第二容納槽，所述第一容納槽位于第二容納槽的上方，所述第一容納槽和第二容納槽的兩端均鉸接有分體式密封門，所述柜體下表面固定安裝有底座，所述底座下表面固定安裝有若干墊高柱，所述第一容納槽與第二容納槽之間設置有若干隔板，所述隔板上開設有流通槽，所述流通槽貫穿隔板；

5、循環機構，所述循環機構包括開設在第二容納槽內部一側面的圓槽，所述圓槽貫穿柜體，所述圓槽內部設置有固定通風板以及活動通風板，所述固定通風板固定連接在圓槽內部，所述活動通風板與圓槽之間設置有軸承，所述活動通風板通過軸承與圓槽活動配合，所述固定通風板和活動通風板上分別開設有若干第一循環孔和第二循環孔，所述第一循環孔的數量和位置均與第二循環孔相適應。

6、優選的，所述柜體一側面固定安裝有置物板，所述置物板上固定安裝有驅動電機，所述驅動電機的輸出端連接有驅動軸，所述驅動軸一端固定連接有齒輪。

7、優選的，所述活動通風板一表面固定連接有齒圈，所述齒圈與齒輪相嚙合。

8、優選的，所述柜體一側面設置有干燥倉，所述干燥倉內部開設有干燥劑容納槽，所述干燥劑容納槽內部插接有網孔板。

9、優選的，所述干燥劑容納槽與第二容納槽相連通，所述干燥倉一端設置有封裝板，所述干燥倉和封裝板上分別開設有第一安裝螺孔以及第二安裝螺孔，所述第一安裝螺孔的位置與第二安裝螺孔相適應。

10、優選的，所述底座前表面以及內部上表面均開設有若干通風網孔，所述底座下表面固定安裝有驅動倉，所述驅動倉內部設置有風機，所述驅動倉與干燥劑容納槽內部相連通。

11、優選的，所述第二容納槽內部一側面設置有槽口和若干排線，所述柜體一側面固定安裝有接線箱。

12、優選的，所述接線箱下表面開設有線材出口，所述線材出口與槽口相連通，所述線材出口內部兩側面均開設有滑動槽，所述滑動槽內設置有滑動凸塊，所述滑動凸塊與滑動槽滑動配合。

13、優選的，所述滑動凸塊上固定安裝有定位滑塊，所述定位滑塊上開設有理線穿孔，所述理線穿孔貫穿定位滑塊。

14、與現有技術相比，本發明的有益效果是：

15、(1)本發明通過設置帶有干燥劑容納槽的干燥倉，并且干燥倉能與柜內環境相連通，從而能利用干燥劑吸收柜內環境的濕氣，并且在柜體的側面安裝驅動電機，通過啟動驅動電機帶動齒圈與齒輪相嚙合，當齒圈轉動時可帶動圓槽內的活動通風板進行轉動，由于活動通風板和固定通風板上開設有相同分布的第一循環孔和第二循環孔，當第一循環孔與第二循環孔由于活動通風板的轉動而錯開時，此時可減小柜內的通氣量，只有當第一循環孔與第二循環孔具有重合位置時才會產生透氣效果，并且需要完全重合才能達到正常的通氣量，通過該結構能夠讓柜內保持周期性的密閉性，既能保證散熱效果的同時又能避免干燥劑快速揮發，提高干燥效果。

16、(2)本發明通過設置帶有線材出口的接線箱，將電磁平衡節電裝置所需連接的線材穿過定位滑塊上的理線穿孔，并且定位滑塊能通過滑動凸塊在滑動槽內滑動，從而能夠將不同類型的線束進行隔離分類，方便維護的時候進行整理。

17、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本發明進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

1.一種用于高壓電力分配系統的電磁平衡節電裝置，其特征在于，包括：

2.根據權利要求1所述的一種用于高壓電力分配系統的電磁平衡節電裝置，其特征在于：所述柜體(1)一側面固定安裝有置物板(21)，所述置物板(21)上固定安裝有驅動電機(22)，所述驅動電機(22)的輸出端連接有驅動軸(23)，所述驅動軸(23)一端固定連接有齒輪(24)。

3.根據權利要求2所述的一種用于高壓電力分配系統的電磁平衡節電裝置，其特征在于：所述活動通風板(25)一表面固定連接有齒圈(26)，所述齒圈(26)與齒輪(24)相嚙合。

4.根據權利要求1所述的一種用于高壓電力分配系統的電磁平衡節電裝置，其特征在于：所述柜體(1)一側面設置有干燥倉(10)，所述干燥倉(10)內部開設有干燥劑容納槽(11)，所述干燥劑容納槽(11)內部插接有網孔板(12)。

5.根據權利要求4所述的一種用于高壓電力分配系統的電磁平衡節電裝置，其特征在于：所述干燥劑容納槽(11)與第二容納槽(3)相連通，所述干燥倉(10)一端設置有封裝板(14)，所述干燥倉(10)和封裝板(14)上分別開設有第一安裝螺孔(13)以及第二安裝螺孔(15)，所述第一安裝螺孔(13)的位置與第二安裝螺孔(15)相適應。

6.根據權利要求5所述的一種用于高壓電力分配系統的電磁平衡節電裝置，其特征在于：所述底座(6)前表面以及內部上表面均開設有若干通風網孔(7)，所述底座(6)下表面固定安裝有驅動倉(19)，所述驅動倉(19)內部設置有風機(20)，所述驅動倉(19)與干燥劑容納槽(11)內部相連通。

7.根據權利要求1所述的一種用于高壓電力分配系統的電磁平衡節電裝置，其特征在于：所述第二容納槽(3)內部一側面設置有槽口(33)和若干排線(34)，所述柜體(1)一側面固定安裝有接線箱(9)。

8.根據權利要求7所述的一種用于高壓電力分配系統的電磁平衡節電裝置，其特征在于：所述接線箱(9)下表面開設有線材出口(28)，所述線材出口(28)與槽口(33)相連通，所述線材出口(28)內部兩側面均開設有滑動槽(29)，所述滑動槽(29)內設置有滑動凸塊(30)，所述滑動凸塊(30)與滑動槽(29)滑動配合。

9.根據權利要求8所述的一種用于高壓電力分配系統的電磁平衡節電裝置，其特征在于：所述滑動凸塊(30)上固定安裝有定位滑塊(31)，所述定位滑塊(31)上開設有理線穿孔(32)，所述理線穿孔(32)貫穿定位滑塊(31)。

技術總結
本發明涉及節電裝置技術領域，具體公開了一種用于高壓電力分配系統的電磁平衡節電裝置，包括：容納機構，容納機構包括柜體以及開設在柜體一表面的第一容納槽和第二容納槽，第一容納槽和第二容納槽的兩端均鉸接有分體式密封門，柜體下表面固定安裝有底座，循環機構，循環機構包括開設在第二容納槽內部一側面的圓槽，圓槽貫穿柜體，圓槽內部設置有固定通風板以及活動通風板；本裝置通過設置帶有干燥劑容納槽的干燥倉，當第一循環孔與第二循環孔具有重合位置時才會產生透氣效果，并且需要完全重合才能達到正常的通氣量，通過該結構能夠讓柜內保持周期性的密閉性，既能保證散熱效果的同時又能避免干燥劑快速揮發，提高干燥效果。

技術研發人員：戴鵬,宋德舒,韓偉
受保護的技術使用者：安徽省睿拓科技有限公司
技術研發日：
技術公布日：2025/4/24
