本發明屬于洗浴用品技術領域，具體涉及一種盥洗室用玻璃除水裝置。

背景技術：

人們在洗完澡之后需要對著鏡子再進行相關的清洗，然而傳統的鏡子在洗完澡之后常常被覆蓋一層水珠，人們不得不用毛巾或手對鏡子上面附著的水珠進行清理，為解決上述問題，因此需要一種盥洗室用玻璃除水裝置。

技術實現要素：

本發明的目的是為了彌補現有技術的不足，而提供一種具有結構簡單、除水效果好的盥洗室用玻璃除水裝置。

本發明的目的是這樣實現的：一種盥洗室用玻璃除水裝置，所述的盥洗室用玻璃除水裝置包含有玻璃，所述的玻璃有兩層結構組成，第一層為具有防止鏡面刮花的保護層，保護層下端為鏡面層，保護層涂覆在鏡面層的上端面，玻璃的下端設置有加熱裝置，加熱裝置有三層結構組成，第一層為絕緣層，絕緣層下端為加熱層，加熱層下端為隔熱絕緣層，所述的加熱層包含有加熱絲，加熱裝置通過電源線與電源接通，所述的電源線上設置有控制開關。

所述的盥洗室用玻璃除水裝置還設置有除水裝置，所述的除水裝置與所述的玻璃的前端面連接，除水裝置的左端的下端面設置有用于將除水裝置與玻璃固定連接的吸盤，吸盤的上端設置有用于限制并固定軸承的軸承基座，吸盤與軸承基座連接，吸盤的上端面設置有與大氣聯通的氣管；軸承基座的上端設置有軸，軸承基座與軸采用一體化設計，軸的上端設置有用于固定軸的固定裝置，固定裝置的上端面設置有用于密閉氣管的氣密裝置；固定裝置與軸承基座設置有軸承，軸承外表面設置有軸承套，軸承套的右端面設置有用于清除玻璃表面的水珠的刮片。

所述的軸承套的下端面與所述的吸盤的中間面相平，吸盤在所述的玻璃表面固定之后使得軸承套下端面與玻璃的表面齊平。

所述的刮片的上端面設置有保護套，刮片的下端面設置有橡膠水刮條。

所述的氣密裝置的一端與所述的固定裝置連接并固定，氣密裝置的另一端設置有與所述的密閉氣管相對應的密閉頭。

本發明的有益效果：本發明設置有加熱裝置，可以在洗澡的時候把控制開關打開對鏡子進行加熱，使得水蒸氣不容易在鏡子上面凝結，同時，本發明設置有除水裝置，在洗完澡后可以將除水裝置進行旋轉將鏡子上的水珠清除掉；總的，本發明具有結構簡單、除水效果好的優點。

附圖說明

圖1是本發明一種盥洗室用玻璃除水裝置的示意圖。

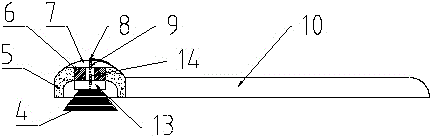

圖2是本發明一種盥洗室用玻璃除水裝置的除水裝置的示意圖。

圖中：1、玻璃 2、除水裝置 3、加熱裝置 4、吸盤 5、軸承套 6、軸承 7、固定裝置 8、氣密裝置 9、密閉氣管 10、刮片 11、電源線 12、控制開關 13、軸承基座 14、軸 。

具體實施方式

下面結合附圖對本發明做進一步的說明。

圖1、圖2是本實施例一所示出的一種盥洗室用玻璃除水裝置的結構圖，如圖1、圖2所示，該盥洗室用玻璃除水裝置包含有玻璃1，所述的玻璃1有兩層結構組成，第一層為具有防止鏡面刮花的保護層，保護層下端為鏡面層，保護層涂覆在鏡面層的上端面，玻璃1的下端設置有加熱裝置3，加熱裝置3有三層結構組成，第一層為絕緣層，絕緣層下端為加熱層，加熱層下端為隔熱絕緣層，所述的加熱層包含有加熱絲，加熱裝置3通過電源線11與電源接通，所述的電源線11上設置有控制開關12；

當洗澡時需要使用玻璃1時，將電源線11與電源接通，然后通過控制開關12讓加熱裝置3開始工作，對玻璃1進行加熱，加熱裝置3有兩種工作模式，一種是低溫模式，一種是高溫模式，當短時間內不需要使用玻璃1時可以選擇低溫模式，此時浴室內的水蒸氣不容易在玻璃1表面發生凝結，當需要使用玻璃1時選擇高溫模式，此時玻璃1被加熱至較高的溫度，此時的溫度不會燙傷人，將玻璃1表面少量的水珠進行加熱，使得在玻璃1表面的水珠蒸發，方便人們使用玻璃1；

圖1、圖2是本實施例二所示出的一種盥洗室用玻璃除水裝置的結構圖，如圖1、圖2所示該盥洗室用玻璃除水裝置還設置有除水裝置2，所述的除水裝置與所述的玻璃1的前端面連接，除水裝置2的左端的下端面設置有用于將除水裝置2與玻璃1固定連接的吸盤4，吸盤4的上端設置有用于限制并固定軸承的軸承基座13，吸盤4與軸承基座13連接，吸盤4的上端面設置有與大氣聯通的氣管9；軸承基座13的上端設置有軸14，軸承基座13與軸14采用一體化設計，軸14的上端設置有用于固定軸14的固定裝置7，固定裝置7的上端面設置有用于密閉氣管9的氣密裝置8；固定裝置7與軸承基座13設置有軸承6，軸承6外表面設置有軸承套5，軸承套5的右端面設置有用于清除玻璃1表面的水珠的刮片10；所述的軸承套5的下端面與所述的吸盤4的中間面相平，吸盤4在所述的玻璃1表面固定之后使得軸承套5下端面與玻璃1的表面齊平；所述的刮片10的上端面設置有保護套，刮片10的下端面設置有橡膠水刮條；所述的氣密裝置8的一端與所述的固定裝置7連接并固定，氣密裝置8的另一端設置有與所述的密閉氣管9相對應的密閉頭

當洗澡的時候不使用玻璃1時，將控制開關12關閉，在人們洗完澡之后需要使用玻璃1時，用手將處于垂直狀態的刮片10向上推起，刮片10通過與帶動軸承套5嵌套在一起的軸承6繞著軸14轉動到水平位置，然后用手對刮片10施加一定的力，使得刮片10與玻璃1貼緊，同時用手將刮片10沿圓弧向下運動至垂直位置將水珠從玻璃1清除；總的，本發明具有結構簡單、除水效果好的優點。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
