本實用新型屬于燈光的智能控制領域，具體說來涉及一種2.4G無線通訊技術的工廠智能燈光控制系統。

背景技術：

現代科學技術的不斷發展，物聯網技術的興起，現代數字化工廠的建設。響應國家的節能減排的政策，工廠是工人生產的場所，工廠的最佳照明能夠給工人創造好的辦公環境，工廠相對于來說，是屬于公共區域，經常會出現人走燈常亮，人少燈全亮的現象，這樣造成了電力資源的浪費。

技術實現要素：

針對現有技術存在的上述問題，本實用新型的目的在于提供一種2.4G無線通訊技術的工廠智能燈光控制系統。通過采用智能控制方式，對燈光進行實時調節。

為實現上述實用新型目的，本實用新型采用的技術方案如下：

一種燈光控制系統，具體來說涉及一種基于2.4G無線通訊技術的工廠智能燈光控制系統，包括感應系統和燈光系統，燈光系統包括LED燈電源驅動電路、MOSFET驅動電路、2.4G無線RF模塊、單片機控制模塊、LED光源；感應系統包括人體熱釋電紅外傳感器、光照傳感器、2.4G無線RF模塊。通過放置在工廠四周感應模塊的人體熱釋電紅外傳感器、光照傳感器檢測出數據然后發送到2.4G無線RF模塊，再將數據信號通過2.4G無線通訊傳輸?shù)綗艄庀到y(tǒng)的2.4G無線RF模塊接收，接著將數據信號發送到單片機中處理，單片機輸出PWM控制MOSFET管驅動電路控制燈的開關和亮度的調節。

優選地，感應系統和燈光系統通過2.4G無線通訊網絡進行連接，感應系統感應到數據可通過網絡傳輸?shù)綗艄庀到y(tǒng)。

優選地，工廠里設有至少一組感應模塊。

更優選地，每間廠房設有四組感應模塊，分布在工廠四個角落。

進一步優選地，在接收到處理過的感應信息后，單片機控制模塊通過PID算法計算調控出最佳的亮度。

優選地，2.4G無線RF模塊可以自組網絡，通過網關可實現無線遠程調控燈，不用認為對燈光進行調控。

更優選地，可對整個燈光系統進行無線的遠程監控和遙控器無線遙控、手機APP無線遠程遙控燈的開關和調光。

與現有技術相比，本實用新型根據工廠環境光照強弱對工廠的燈光亮度自動調節，且能根據檢測到工廠里有人或無人實現自動開關燈，和檢測在工廠人員的分布位置實現區域性亮燈。解決了工廠的燈光使用不合理，造成的電資源浪費問題，還實現了工廠有人的地方區域性亮燈，有人燈亮，無人燈滅，根據工廠環境光照強弱自動調光，讓工廠有最佳的光照環境。

附圖說明

圖1為本實用新型提供的一種燈光控制系統優選實施例的結構示意圖；

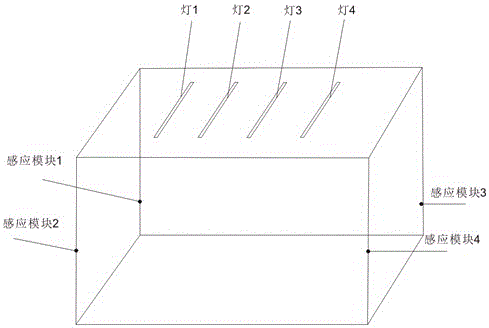

圖2為本實用新型提供的一種燈光控制系統優選實施例的工廠布局示意圖。

具體實施方式

下面結合附圖和優選實施例對本實用新型作進一步詳細完整地說明。

圖1至圖2，為本實用新型提供的一種燈光控制系統，具體來說涉及一種基于2.4G無線通訊技術的工廠智能燈光控制系統的優選實施例示意圖。如圖1至2所示，該燈光控制系統包括感應系統和燈光系統，燈光系統包括LED燈電源驅動電路、MOSFET驅動電路、2.4G無線RF模塊、單片機控制模塊、LED光源；感應系統包括人體熱釋電紅外傳感器、光照傳感器、2.4G無線RF模塊。工廠布置中燈光系統的布局可以分為：前臺的區域燈光、前排區域燈光、中間區域燈光、后排區域燈光，感應系統根據燈光系統的布局區域要在工廠四周合理的放置感應模塊，通過放置在工廠四周感應模塊的人體熱釋電紅外傳感器、光照傳感器檢測出數據然后發送到2.4G無線RF模塊，再將數據信號通過2.4G無線通訊傳輸?shù)綗艄庀到y(tǒng)的2.4G無線RF模塊接收，接著將數據信號發送到單片機中處理，在接收到處理過的感應信息后，單片機控制模塊通過PID算法計算調控出最佳的亮度。單片機輸出PWM控制MOSFET管驅動電路控制燈的開關和亮度的調節。

本實用新型根據工廠環境光照強弱對工廠的燈光亮度自動調節，且能根據檢測到工廠里有人或無人實現自動開關燈，和檢測在工廠人員的分布位置實現區域性亮燈。解決了工廠的燈光使用不合理，造成的電資源浪費問題，還實現了工廠有人的地方區域性亮燈，有人燈亮，無人燈滅，根據工廠環境光照強弱自動調光，讓工廠有最佳的光照環境。

最后有必要在此說明的是：以上實施例只用于對本實用新型的技術方案作進一步詳細地說明，不能理解為對本實用新型保護范圍的限制，本領域的技術人員根據本實用新型的上述內容作出的一些非本質的改進和調整均屬于本實用新型的保護范圍。
