本實用新型涉及一種金屬加工裝置，更確切地說，是一種齒輪坯電加熱裝置。

背景技術：

在對鋼條進行切割時，鋼條被切割成齒輪坯后，需要經過電熱管加熱，進行下一步的沖壓加工。由于圓餅狀的齒輪坯直接通過電熱管，齒輪坯容易卡在管內。另外，齒輪坯刮擦電熱管，影響電熱管的使用壽命。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種齒輪坯電加熱裝置。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

一種齒輪坯電加熱裝置，其特征在于，所述的齒輪坯電加熱裝置包含一電熱螺旋管，所述的電熱螺旋管內設有一可分離的送料筒，所述的送料筒包含一中空的三棱柱的送料主體，所述的送料主體的側壁上設有一由觀察孔組成的觀察孔陣列。

作為本實用新型較佳的實施例，所述的送料筒為陶瓷制成。

本實用新型的齒輪坯電加熱裝置具有以下優點：使用時，圓餅狀的齒輪坯送送入陶瓷制成的送料筒中，在電熱螺旋管的作用下，齒輪坯迅速發熱變紅，并掉落到下方的料管中。由于送料筒呈三棱柱狀，圓餅狀的齒輪坯不易卡死在電熱螺旋管中。同時，也避免了齒輪坯直接刮擦電熱螺旋管的內壁，大大延長了電熱螺旋管的使用壽命。該齒輪坯電加熱裝置結構簡單，效果明顯，成本低廉，實用性強。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的齒輪坯電加熱裝置的立體結構示意圖；

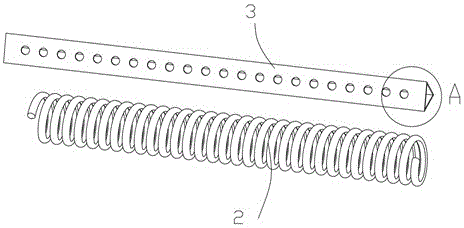

圖2為圖1中的齒輪坯電加熱裝置的立體結構分解示意圖；

圖3為圖2中的齒輪坯電加熱裝置的A區域的細節放大示意圖；

圖4為圖2中的齒輪坯電加熱裝置的送料筒的立體結構示意圖；

其中，

1、齒輪坯電加熱裝置；2、電熱螺旋管；3、送料筒；31、送料主體；32、觀察孔。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

如圖1至圖4所示，該齒輪坯電加熱裝置1包含一電熱螺旋管2，該電熱螺旋管2內設有一可分離的送料筒3，該送料筒3包含一中空的三棱柱的送料主體31，該送料主體31的側壁上設有一由觀察孔32組成的觀察孔陣列。

該送料筒3為陶瓷制成。

使用時，如圖1和圖2所示，圓餅狀的齒輪坯送送入陶瓷制成的送料筒3中，在電熱螺旋管2的作用下，齒輪坯迅速發熱變紅，并掉落到下方的料管中。由于送料筒3呈三棱柱狀，圓餅狀的齒輪坯不易卡死在電熱螺旋管2中。同時，也避免了齒輪坯直接刮擦電熱螺旋管2的內壁，大大延長了電熱螺旋管2的使用壽命。

該齒輪坯電加熱裝置結構簡單，效果明顯，成本低廉，實用性強。

不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
