本實用新型涉及一種機箱內部結構，特別涉及一種擴充卡固定結構。

【背景技朮】

大多數擴充卡都以直接用螺釘鎖附的方式固定于機箱的擋板上，采用這種方式時，擴充卡越多，其鎖附所用的時間就越長，組裝起來十分不便。因而產生了省力的擴充卡安裝結構設計，例如運用轉軸與帶彈簧的壓桿，旋轉拉動受彈簧作用的壓桿，將擴充卡卡扣于擋板上，再松開該拉桿，使其受彈簧作用而壓緊該擴充卡以固定，但是類似這種設計的結構復雜，成本高昂，無法大規模使用。

技術實現要素：

針對上述情況，本實用新型的目的在于提供一種結構簡單，成本低廉的擴充卡固定結構。

為達到上述目的，本實用新型提供一種擴充卡固定結構，用于將至少一擴充卡固定于機箱擋板上，該擋板包括一固定面，該固定面上具有至少一卡孔，每一該擴充卡具有一固定部，該固定部上對應該卡孔向下凸伸出一卡凸，當該至少一擴充卡插入擴充卡插槽后，該卡凸向下伸入該卡孔中，該擋板固定面上還開設有至少一第一固定孔，該固定面邊緣向上凸伸出一第一轉軸連接部；

該固定結構還包括：

一轉軸，連接該第一轉軸連接部；

一壓板，具有一第二轉軸連接部及兩卡槽，該第二轉軸連接部連接該轉軸，使該壓板可繞該轉軸旋轉，該壓板旋轉后向下頂壓該擴充卡的該固定部；

一彈性固定件，具有一按壓部，該按壓部下方設有一第一彈性卡勾，該按壓部的兩側對應該兩卡槽各設有一第二彈性卡勾，該按壓部的后方設有一支撐部，該兩第二彈性卡勾勾入該兩卡槽中，使該彈性該固定件固定于該壓板上，按壓該按壓部后，該支撐部抵持于該固定面與該第一轉軸連接部，使該第一彈性卡勾受力彎曲并勾入該固定孔中，令該壓板保持頂壓該擴充卡的該固定部狀態。

相較于現有技術，本實用新型的擴充卡固定結構的零件結構簡單，無需復雜的設計與加工，而彈性固定件集固定結構與彈性結構于一身，大大降低生產成本。

【附圖說明】

圖1為本實用新型的擴充卡固定結構的分解圖；

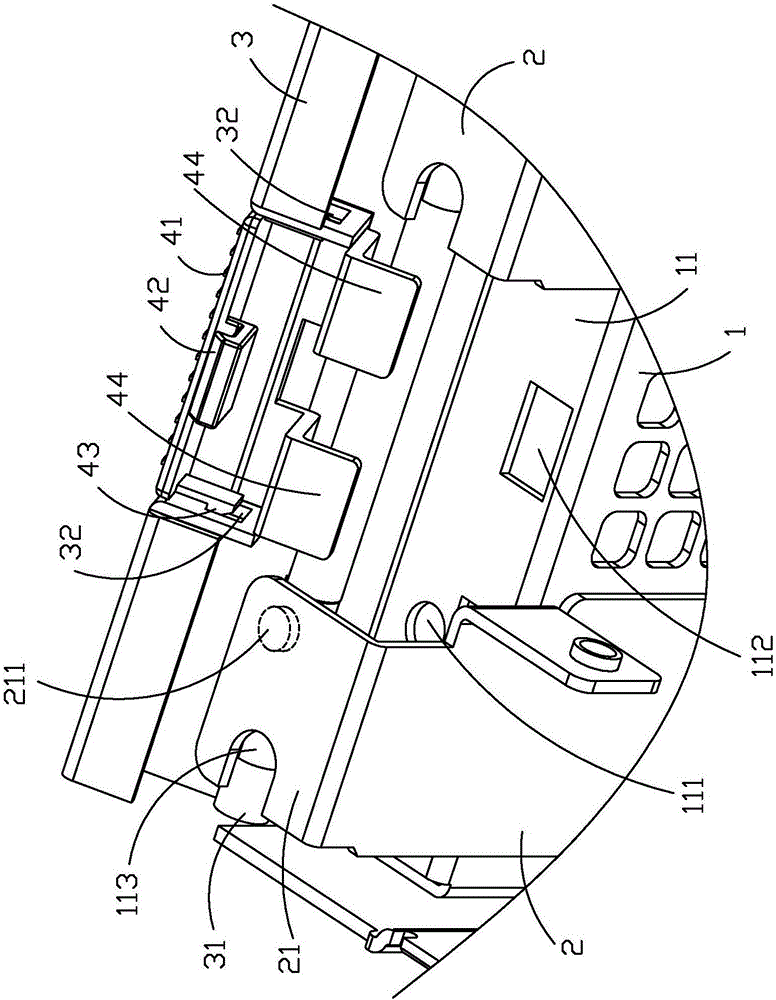

圖2為本實用新型的彈性固定件固定于壓板后的示意圖；

圖3為本實用新型的擴充卡固定結構的壓板旋轉時的示意圖；

圖4為本實用新型的彈性固定件固定于壓板并勾入固定孔中時的結構圖；

圖5為本實用新型的彈性固定件被按壓后發生彎曲時的剖面圖；

圖6為本實用新型的彈性固定件的第一彈性卡勾勾入固定孔中時的剖面圖；

【具體實施方式】

請參閱圖1-2所示，本實用新型的一種擴充卡固定結構，包括機箱擋板1、擴充卡2、壓板3、彈性固定件4及轉軸5。

該擋板1包括上方的固定面11，該固定面11上具有卡孔111，該擴充卡2具有固定部21，該固定部21對應該卡孔111向下凸伸出卡凸211，當該擴充卡2插入擴充卡2插槽后，該卡凸211向下伸入該卡孔111中，以固定該擴充卡2，此時只有向上推動使該卡凸211脫離該卡孔111，該擴充卡2才能取下。

該擋板1的固定面11邊緣向上凸伸出中空的第一轉軸連接部113，該壓板3具有中空的第二轉軸連接部31，該轉軸5同時穿過該第一轉軸連接部113及該第二轉軸連接部31，使該壓板3可繞該轉軸5旋轉以頂壓或遠離該擴充卡2固定部21，當該壓板3頂壓該固定部21時，該擴充卡2的卡凸211無法脫離該卡孔111，此時該擴充卡2被暫時固定。

該壓板3沿其厚度方向上設有兩卡槽32，該彈性固定件4上具有一按壓部41，該按壓部41的兩側對應該兩卡槽32各設有一第二彈性卡勾43，該兩第二彈性卡勾43勾入該兩卡槽32中，使該彈性該固定件固定于該壓板3上。

請參閱圖3-6所示，該固定面11上還設有固定孔112，該按壓部41下方設有第一彈性卡勾42，該按壓部41的后方設有一支撐部44，當使用者按壓該按壓部41后，該支撐部44抵持于該固定面11與該第一轉軸連接部113，該彈性固定件4受力彎曲，使該第一彈性卡勾42可勾入該固定孔112中，于是該壓板3保持頂壓該固定部21的狀態，因此該擴充卡2被固定。

上面結合附圖對本實用新型的具體實施方式和實施例做了詳細說明，但不能以之限定本實用新型的范圍，在本實用新型申請專利范圍內所作的均等修飾和變化，皆應該屬于本實用新型專利范圍內。
