本發明涉及一種散熱器安裝件，包括該散熱器安裝件的散熱器組件，包括該散熱器組件的屏蔽殼組件以及包括該屏蔽殼組件的連接器。

背景技術：

1、對于大功率連接器，需要提供散熱器。在現有技術中，大功率連接器通常包括屏蔽殼、散熱器、散熱器安裝件和彈性按壓件。散熱器安裝件被安裝在屏蔽殼中，以將屏蔽殼的內部空間分隔成上容納室和下容納室。散熱器安裝在散熱器安裝件的內腔中，彈性按壓件組裝在散熱器安裝件上，用于在散熱器的頂部上施加預定的按壓力，以使散熱器與插入下容納室的對配連接器可靠熱接觸，這樣，能夠提高連接器的散熱性能。但是，在現有技術中，由于散熱器安裝件和彈性按壓件是兩個分離的獨立部件，需要使用兩套模具分開制造，還需要組裝在一起。這導致連接器的組裝較為復雜，生產效率較低，成本較高。

技術實現思路

1、本發明的目的旨在解決現有技術中存在的上述問題和缺陷的至少一個方面。

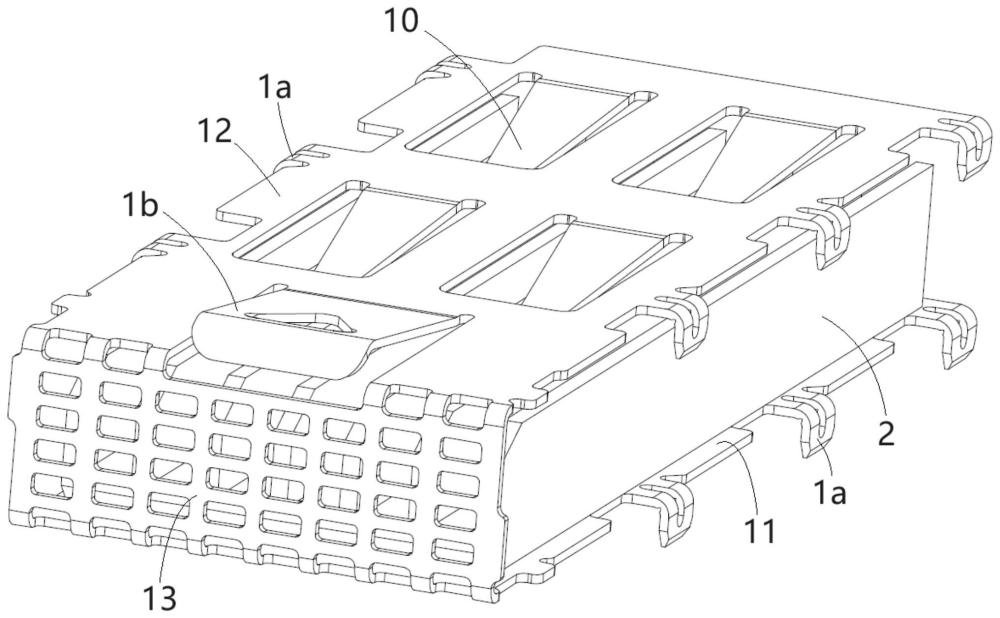

2、根據本發明的一個方面，提供一種散熱器安裝件。所述散熱器安裝件為一體件，且所述散熱器安裝件用于安裝在連接器的屏蔽殼中，以將所述屏蔽殼的內部空間分隔成下容納室和上容納室。所述散熱器安裝件包括底板、頂板和前端板，所述前端板連接在所述底板和所述頂板的前端之間，在所述底板、所述頂板和所述前端板之間限定用于插裝散熱器的內腔。在所述底板上形成有底部開口，以使所述散熱器的底部凸起能夠經由所述底部開口凸出到所述屏蔽殼的下容納室中。在所述頂板上形成有彈性按壓件，所述彈性按壓件用于按壓在所述散熱器的頂面上，以使所述散熱器的底部凸起與插入所述下容納室中的對配連接器可靠熱接觸。

3、根據本發明的一個示例性的實施例，所述散熱器安裝件為一體式沖壓成型件或一體式機加工件。

4、根據本發明的另一個示例性的實施例，所述彈性按壓件包括：懸臂部，與所述頂板相連并從所述頂板傾斜延伸到所述散熱器安裝件的內腔中；和按壓部，與所述懸臂部的末端相連，用于按壓在所述散熱器的散熱鰭片的頂面上。

5、根據本發明的另一個示例性的實施例，所述懸臂部的根部與所述頂板相連并從其根部朝前和朝下傾斜延伸預定長度；所述按壓部沿與所述懸臂部垂直的方向延伸，使得所述彈性按壓件呈t字形；所述按壓部適于同時按壓在所述散熱器的多個散熱鰭片的頂面上。

6、根據本發明的另一個示例性的實施例，在所述頂板上形成有多個所述彈性按壓件，所述多個彈性按壓件以陣列方式布置；在所述頂板上形成有多個窗口，所述多個彈性按壓件被分別懸置在所述多個窗口中。

7、根據本發明的另一個示例性的實施例，所述散熱器安裝件具有與其前端板相對的后端口，以允許所述散熱器經由所述后端口插裝到所述散熱器安裝件的內腔中。

8、根據本發明的另一個示例性的實施例，所述散熱器安裝件的前端板適于抵靠在所述散熱器的前端面上，并且在所述散熱器安裝件的前端板上形成有蜂窩狀的通氣孔，以使所述散熱器安裝件的內腔與外部氣體聯通。

9、根據本發明的另一個示例性的實施例，在所述散熱器安裝件的底板和頂板的橫向兩側上分別形成有多個連接片，所述連接片適于穿過所述屏蔽殼上的插縫并被彎折90度，以將所述散熱器安裝件固定到所述屏蔽殼。

10、根據本發明的另一個示例性的實施例，在所述散熱器安裝件的頂板上還形成有彈性卡扣，所述彈性卡扣靠近所述前端板，用于與插入所述上容納室的對配連接器接合，以將所述對配連接器鎖定在所述上容納室中。

11、根據本發明的另一個方面，提供一種散熱器組件。所述散熱器組件包括：前述散熱器安裝件；和散熱器，安裝在所述散熱器安裝件的內腔中。

12、根據本發明的一個示例性的實施例，所述散熱器包括：基板；底部凸起，形成在所述基板的底面上；和散熱鰭片，形成在所述基板的頂面上。所述散熱器的底部凸起適于經由所述散熱器安裝件的底板上的底部開口凸出到連接器的屏蔽殼的下容納室中；所述散熱器安裝件的頂板上的彈性按壓件按壓在所述散熱器的散熱鰭片的頂面上，以使所述散熱器的底部凸起與插入所述下容納室中的對配連接器可靠熱接觸。

13、根據本發明的另一個方面，提供一種屏蔽殼組件。所述屏蔽殼組件包括：屏蔽殼；和前述散熱器組件，安裝在所述屏蔽殼中。

14、根據本發明的一個示例性的實施例，所述散熱器安裝件將所述屏蔽殼的內部空間分隔成下容納室和上容納室，所述散熱器的底部凸起經由所述散熱器安裝件的底板上的底部開口凸出到所述屏蔽殼的下容納室中，以與插入所述下容納室中的對配連接器熱接觸。

15、根據本發明的另一個示例性的實施例，在所述屏蔽殼的兩個側壁上分別形成有多個插縫，所述散熱器安裝件的底板和頂板上的連接片穿過所述屏蔽殼的插縫并被彎折90度，使得所述散熱器安裝件被固定到所述屏蔽殼。

16、根據本發明的另一個示例性的實施例，所述屏蔽殼為一體式沖壓成型件。

17、根據本發明的另一個方面，提供一種連接器。所述連接器包括：前述屏蔽殼組件；端子保持體，安裝在所述屏蔽殼中；和端子，被固定到所述端子保持體中，所述端子用于與插入所述屏蔽殼中的對配連接器的對配端子對配。

18、在根據本發明的前述各個實例性的實施例中，散熱器安裝件集成有彈性按壓件，因此，不需要單獨制造彈性按壓件，減少了連接器的部件數量，簡化了連接器的組裝步驟，提高了生產效率，并且降低了制造成本。

19、通過下文中參照附圖對本發明所作的描述，本發明的其它目的和優點將顯而易見，并可幫助對本發明有全面的理解。

技術特征：

1.一種散熱器安裝件，其特征在于：

2.根據權利要求1所述的散熱器安裝件，其特征在于：

3.根據權利要求1所述的散熱器安裝件，其特征在于：

4.根據權利要求3所述的散熱器安裝件，其特征在于：

5.根據權利要求3所述的散熱器安裝件，其特征在于：

6.根據權利要求1所述的散熱器安裝件，其特征在于：

7.根據權利要求6所述的散熱器安裝件，其特征在于：

8.根據權利要求1所述的散熱器安裝件，其特征在于：

9.根據權利要求1所述的散熱器安裝件，其特征在于：

10.一種散熱器組件，其特征在于，包括：

11.根據權利要求10所述的散熱器組件，其特征在于：

12.一種屏蔽殼組件，其特征在于，包括：

13.根據權利要求12所述的屏蔽殼組件，其特征在于：

14.根據權利要求12所述的屏蔽殼組件，其特征在于：

15.根據權利要求12所述的屏蔽殼組件，其特征在于：

16.一種連接器，其特征在于，包括：

技術總結
本發明公開散熱器安裝件、散熱器組件、屏蔽殼組件和連接器。散熱器安裝件為一體件，且散熱器安裝件用于安裝在屏蔽殼中，以將屏蔽殼的內部空間分隔成下容納室和上容納室。散熱器安裝件包括底板、頂板和前端板，在底板、頂板和前端板之間限定用于插裝散熱器的內腔。在底板上形成有底部開口，以使散熱器的底部凸起能夠經由底部開口凸出到屏蔽殼的下容納室中。在頂板上形成有彈性按壓件，彈性按壓件用于按壓在散熱器的頂面上，以使散熱器的底部凸起與插入下容納室中的對配連接器可靠熱接觸。本發明不需要單獨制造彈性按壓件，減少了連接器的部件數量，簡化了組裝步驟，提高了生產效率，且降低了制造成本。

技術研發人員：張進,金繼旺,戈興杰,趙光明
受保護的技術使用者：泰科電子（上海）有限公司
技術研發日：
技術公布日：2025/4/24
