本公開涉及一種電子設備裝飾組件及其制備方法、電子設備。

背景技術：

1、隨著科技的發展，電子設備更新換代加快，用戶對電子設備的要求越來越高，在保證電子產品性能的前提下，還要具備設計感的外觀。手機等電子設備結構件的外觀裝飾一般多為表面效果或單層裝飾，比如電池后蓋多為玻璃貼膜片/板材轉印電鍍等裝飾工藝，中框等則多采用表面外觀處理工藝如陽極氧化、pvd及油漆噴涂等在基材表面做出外觀效果，而攝像頭則絕大多數采用玻璃貼膜片/絲印油墨的方式進行外觀裝飾，形成大面黑底的整體效果。然而，現有電子設備所呈現的外觀效果具有美觀性較差、同質化嚴重等不足，無法滿足用戶的需求，并使得電子產品的競爭力下降。

技術實現思路

1、本公開的目的是提供一種電子設備裝飾組件及其制備方法、電子設備，以提升電子設備的外觀效果。

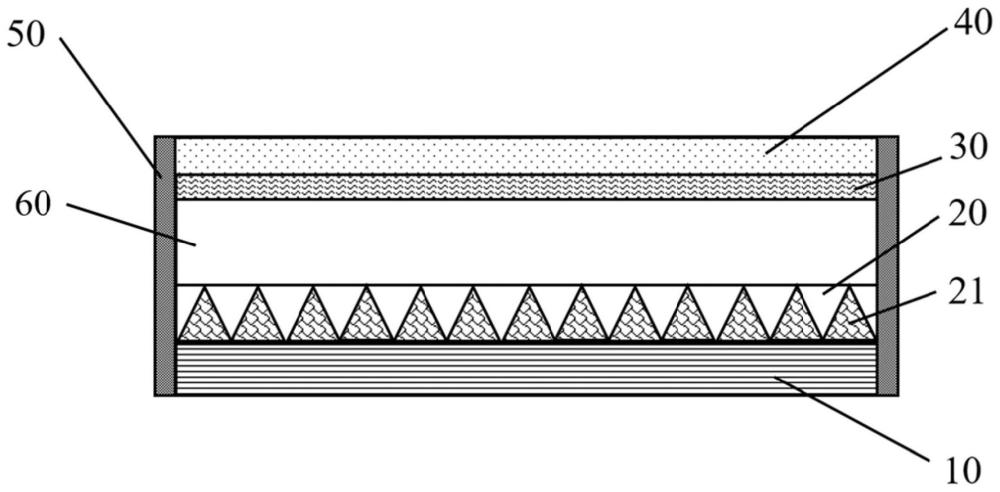

2、為了實現上述目的，本公開第一方面，提供一種電子設備裝飾組件，該裝飾組件包括依次層疊設置的裝飾基板、紋理層、油墨層和透明蓋板，所述紋理層具有緊密排列的紋理結構單元，所述紋理結構單元為朝向所述油墨層的錐形凸起。

3、可選地，所述錐形凸起的高度為20～30μm，底面直徑為130～150μm。

4、可選地，所述紋理層為淋涂液與粘結劑經過固化后形成的。

5、可選地，所述油墨層形成在所述透明蓋板表面，并使得所述透明蓋板的透過率為10～35％，霧度為0.04～0.08％，顆粒度為8～10μm。

6、可選地，所述油墨層的材質為可透紅外線油墨。

7、可選地，所述紋理層形成在所述裝飾基板表面，所述紋理層與所述油墨層之間具有間隔，所述紋理層與所述油墨層之間的間隔距離為0.1～2mm。

8、可選地，所述裝飾組件還包括固定件，所述固定件用于對所述裝飾基板和所述透明蓋板進行固定。

9、本公開第二方面，提供一種制備本公開第一方面所述的電子設備裝飾組件的方法，該方法包括：

10、提供裝飾基板、透明蓋板及紋理模具，所述紋理模具形成有緊密排列的錐形凹陷；

11、在所述紋理模具上涂覆淋涂液并進行預固化，得到具有淋涂層的紋理模具；

12、在所述裝飾基板上涂覆粘結劑，并將所述具有淋涂層的紋理模具覆蓋在所述裝飾基板上，使所述淋涂層與所述粘結劑接觸后進行固化，得到固化后的裝飾基板；

13、將所述紋理模具與所述固化后的裝飾基板分離，得到形成有紋理層的裝飾基板，所述紋理層具有與所述紋理模具形狀相匹配的紋理結構單元；

14、在所述透明蓋板表面涂覆油墨，得到形成有油墨層的透明蓋板；

15、將所述形成有紋理層的裝飾基板與所述形成有油墨層的透明蓋板進行組裝，以使所述紋理結構單元朝向所述油墨層。

16、可選地，所述紋理模具的材質為pet膜和/或pc膜；

17、所述淋涂層的厚度為20～35μm。

18、可選地，所述預固化的操作條件包括：uv光固化能量為900～1200mj/cm2，時間為8～12min；

19、所述固化的操作條件包括：uv光固化能量為1100～1300mj/cm2，時間為8～12min。

20、可選地，該方法還包括：

21、提供固定件；

22、將所述形成有紋理層的裝飾基板與所述形成有油墨層的透明蓋板安裝在所述固定件上，以使所述紋理層與所述油墨層之間具有間隔。

23、本公開第三方面，提供一種電子設備，包括本公開第一方面所述的電子設備裝飾組件。

24、通過上述技術方案，本公開的電子設備裝飾組件將獨特的紋理結構單元與油墨層配合，能夠在不同的外界光源下呈現多變的閃爍視覺效果和立體層次感，給用戶豐富的視覺體驗，增強了電子設備的外觀美觀性和質感，大大提升了電子產品的競爭力。

25、本公開的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

1.一種電子設備裝飾組件，其特征在于，該裝飾組件包括依次層疊設置的裝飾基板、紋理層、油墨層和透明蓋板，所述紋理層具有緊密排列的紋理結構單元，所述紋理結構單元為朝向所述油墨層的錐形凸起。

2.根據權利要求1所述的電子設備裝飾組件，其中，所述錐形凸起的高度為20～30μm，底面直徑為130～150μm。

3.根據權利要求1或2所述的電子設備裝飾組件，其中，所述紋理層為淋涂液與粘結劑經過固化后形成的。

4.根據權利要求1所述的電子設備裝飾組件，其中，所述油墨層形成在所述透明蓋板表面，并使得所述透明蓋板的透過率為10～35％，霧度為0.04～0.08％，顆粒度為8～10μm。

5.根據權利要求1或4所述的電子設備裝飾組件，其中，所述油墨層的材質為可透紅外線油墨。

6.根據權利要求1或4所述的電子設備裝飾組件，其中，所述紋理層形成在所述裝飾基板表面，所述紋理層與所述油墨層之間具有間隔，所述紋理層與所述油墨層之間的間隔距離為0.1～2mm。

7.根據權利要求6所述的電子設備裝飾組件，其中，所述裝飾組件還包括固定件，所述固定件用于對所述裝飾基板和所述透明蓋板進行固定。

8.一種制備權利要求1～7中任意一項所述的電子設備裝飾組件的方法，其特征在于，該方法包括：

9.根據權利要求8所述的方法，其中，所述紋理模具的材質為pet膜和/或pc膜；

10.根據權利要求8所述的方法，其中，所述預固化的操作條件包括：uv光固化能量為900～1200mj/cm2，時間為8～12min；

11.根據權利要求8所述的方法，其中，該方法還包括：

12.一種電子設備，其特征在于，包括權利要求1～7中任意一項所述的電子設備裝飾組件。

技術總結
本公開涉及一種電子設備裝飾組件及其制備方法、電子設備，該裝飾組件包括依次層疊設置的裝飾基板、紋理層、油墨層和透明蓋板，所述紋理層具有緊密排列的紋理結構單元，所述紋理結構單元為朝向所述油墨層的錐形凸起。本公開的電子設備裝飾組件將獨特的紋理結構單元與油墨層配合，能夠在不同的外界光源下呈現多變的閃爍視覺效果和立體層次感，給用戶豐富的視覺體驗，增強了電子設備的外觀美觀性和質感，大大提升了電子產品的競爭力。

技術研發人員：狄星,王燦
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：
技術公布日：2025/4/28
