本技術涉及一種裝夾工裝，尤其涉及一種貼片用裝夾工裝。

背景技術：

1、貼片是表面組裝技術，是目前電子組裝行業里最流行的一種技術和工藝，電子電路表面組裝技術，稱為表面貼裝或表面安裝技術，是一種將無引腳或短引線表面組裝元器件安裝在印制電路板的表面或其它基板的表面上，通過再流焊或浸焊等方法加以焊接組裝的電路裝連技術，在進行貼片時，需要使用裝夾工裝預先固定住印刷電路板。

2、專利授權公告號為cn217904763u的專利，公開了一種柔性電路板smt磁性貼片工裝夾具，包括貼片機身和拉伸板，所述貼片機身的頂部電性連接有傳送裝置，所述傳送裝置的內部電性連接有傳送器，所述傳送器的頂部放置有電路板，所述拉伸板的一側螺釘連接有拉伸叉臂。上述專利雖然能夠對夾持的位置進行調節，實現多種大小的電路板的夾持，但是在實際使用中仍然存在不足，如夾持電路板時，兩個拉伸板只能分別夾住電路板左右兩側的邊緣，夾持效果不佳，無法保證貼片過程中電路板的穩固性。

3、因此，特別需要一種貼片用裝夾工裝，以解決現有技術中存在的問題。

技術實現思路

1、為了克服現有專利兩個拉伸板只能分別夾住電路板左右兩側的邊緣，夾持效果不佳，無法保證貼片過程中電路板的穩固性的缺點，本實用新型提供一種貼片用裝夾工裝。

2、本實用新型通過以下技術途徑實現：一種貼片用裝夾工裝，包括有工作臺、支撐腳、電機、雙向絲桿、皮帶輪組件和夾板ⅰ，工作臺底部左右兩側均固定連接有支撐腳，工作臺頂部開設有左右分布的滑槽，工作臺右前側安裝有電機，工作臺內部轉動連接有前后分布的雙向絲桿，兩個雙向絲桿左端之間設置有皮帶輪組件，電機的輸出軸穿入工作臺內部，且通過聯軸器與前側的雙向絲桿連接，兩個雙向絲桿外部之間螺紋連接有對稱分布的夾板ⅰ，夾板ⅰ于縱向對齊的兩個滑槽之間滑動，通過電機運行，使前側的雙向絲桿牽動皮帶輪組件轉動，皮帶輪組件牽動后側的雙向絲桿同步轉動調節兩個夾板ⅰ的夾距，還包括有加夾機構，夾板ⅰ上設置有用于對印刷電路板進行二次夾持的加夾機構。

3、更為優選的是，加夾機構包括有安裝殼、氣缸、夾板ⅱ、齒條ⅰ、齒條ⅱ和齒輪，夾板ⅰ上部安裝有安裝殼，安裝殼內部安裝有前后分布的氣缸，縱向對齊的兩個氣缸的伸縮桿之間固定連接有夾板ⅱ，夾板ⅰ內下部均滑動連接有另一個夾板ⅱ，上側的夾板ⅱ上固定連接有前后分布的齒條ⅰ，下側的夾板ⅱ上固定連接有前后分布的齒條ⅱ，齒條ⅰ和齒條ⅱ分別位于齒輪兩側與其互相嚙合，通過控制氣缸的伸縮桿伸出，進而使上側的夾板ⅱ帶動齒條ⅰ往內運動，齒條ⅰ與齒輪進行嚙合，齒輪轉動與齒條ⅱ進行嚙合，進而使齒條ⅱ帶動下側的夾板ⅱ同步往內運動。

4、更為優選的是，支撐腳底端設有用于防滑的橡膠墊。

5、更為優選的是，安裝殼上設有多個用于散熱的通風孔。

6、更為優選的是，還包括有導向桿ⅱ、緩沖板和彈簧，夾板ⅱ上滑動連接以直線為路徑分布的多個導向桿ⅱ，水平對齊的導向桿ⅱ之間固定連接有緩沖板，導向桿ⅱ外部套設有用于施加壓力的彈簧，彈簧兩端分別與夾板ⅰ和夾板ⅱ連接。

7、更為優選的是，還包括有導向桿ⅰ，夾板ⅰ與移動板ⅱ內部前后兩側均固定連接有導向桿ⅰ，夾板ⅱ于兩個導向桿ⅰ外部之間滑動。

8、更為優選的是，還包括有橡膠塊，緩沖板的夾持面上連接有用于防護的橡膠塊。

9、采用了上述對本實用新型結構的描述可知，本實用新型的設計出發點、理念及優點是：1、通過設置安裝殼、氣缸、夾板ⅱ、齒條ⅰ、齒條ⅱ和齒輪，開啟氣缸，控制氣缸的伸縮桿伸出使上側的往內運動，齒條ⅰ、齒輪和齒條ⅱ配合，進而使下側的夾板ⅱ同步往內運動，兩個夾板ⅱ配合分別接觸印刷電路板上下兩側邊緣，進而對印刷電路板進行二次夾持，有效解決現有夾持效果不佳的問題。

10、2、通過設置導向桿ⅱ、緩沖板和彈簧，緩沖板預先接觸印刷電路板被擠壓往外運動，彈簧隨之被壓縮對緩沖板施加壓力，進而使緩沖板緊緊夾住印刷電路板，實現更好的夾持效果。

技術特征：

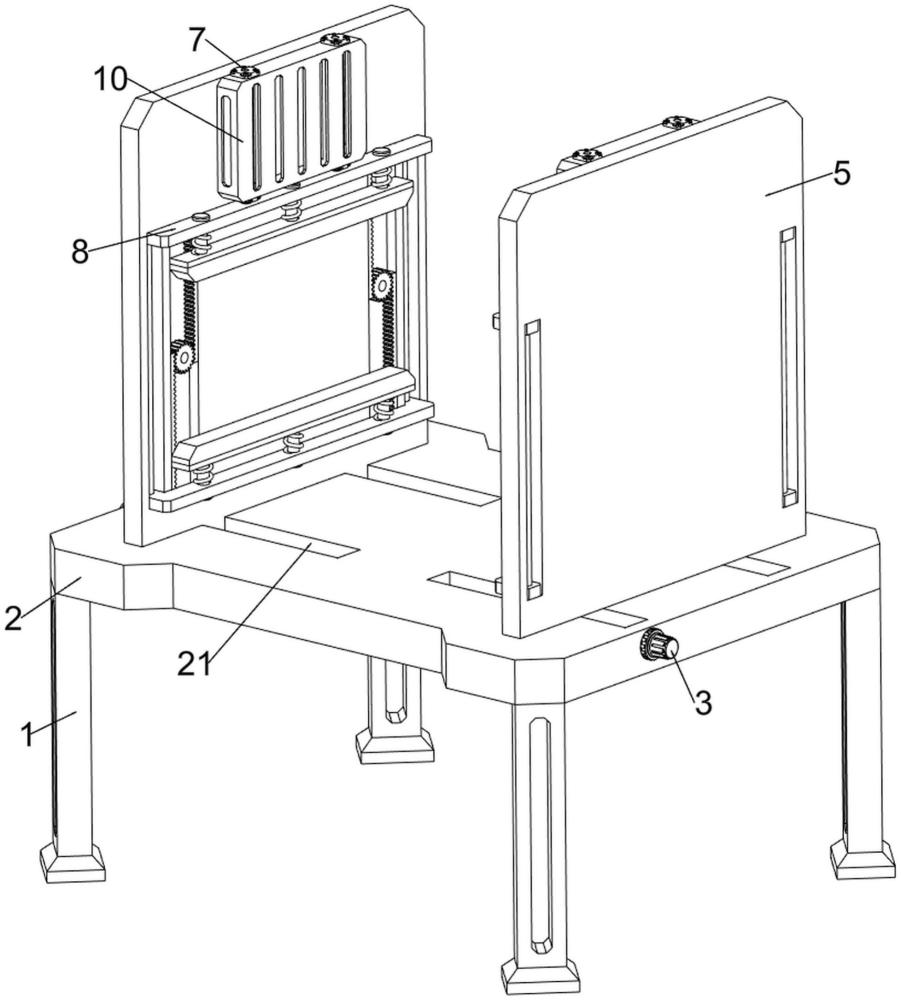

1.一種貼片用裝夾工裝，包括有工作臺(2)、支撐腳(1)、電機(3)、雙向絲桿(4)、皮帶輪組件(41)和夾板ⅰ(5)，工作臺(2)底部固定連接有多個支撐腳(1)，工作臺(2)頂部開設有左右分布的滑槽(21)，工作臺(2)右前側安裝有電機(3)，工作臺(2)內部轉動連接有前后分布的雙向絲桿(4)，兩個雙向絲桿(4)左端之間設置有皮帶輪組件(41)，電機(3)的輸出軸穿入工作臺(2)內部，且通過聯軸器與前側的雙向絲桿(4)連接，兩個雙向絲桿(4)外部之間螺紋連接有對稱分布的夾板ⅰ(5)，夾板ⅰ(5)于縱向對齊的兩個滑槽(21)之間滑動，其特征是，還包括有加夾機構，夾板ⅰ(5)上設置有用于對印刷電路板進行二次夾持的加夾機構。

2.按照權利要求1所述的一種貼片用裝夾工裝，其特征是，加夾機構包括有安裝殼(10)、氣缸(7)、夾板ⅱ(8)、齒條ⅰ(15)、齒條ⅱ(17)和齒輪(16)，夾板ⅰ(5)上部安裝有安裝殼(10)，安裝殼(10)內部安裝有前后分布的氣缸(7)，縱向對齊的兩個氣缸(7)的伸縮桿之間固定連接有夾板ⅱ(8)，夾板ⅰ(5)內下部均滑動連接有另一個夾板ⅱ(8)，上側的夾板ⅱ(8)上固定連接有前后分布的齒條ⅰ(15)，下側的夾板ⅱ(8)上固定連接有前后分布的齒條ⅱ(17)，齒條ⅰ(15)和齒條ⅱ(17)均與齒輪(16)嚙合。

3.按照權利要求2所述的一種貼片用裝夾工裝，其特征是，支撐腳(1)底端設有用于防滑的橡膠墊。

4.按照權利要求3所述的一種貼片用裝夾工裝，其特征是，安裝殼(10)上設有多個用于散熱的通風孔。

5.按照權利要求4所述的一種貼片用裝夾工裝，其特征是，還包括有導向桿ⅱ(11)、緩沖板(13)和彈簧(12)，夾板ⅱ(8)上滑動連接多個導向桿ⅱ(11)，水平對齊的導向桿ⅱ(11)之間固定連接有緩沖板(13)，導向桿ⅱ(11)外部套設有用于施加壓力的彈簧(12)。

6.按照權利要求5所述的一種貼片用裝夾工裝，其特征是，還包括有導向桿ⅰ(9)，夾板ⅰ(5)與移動板ⅱ內部前后兩側均固定連接有導向桿ⅰ(9)，夾板ⅱ(8)于兩個導向桿ⅰ(9)外部之間滑動。

7.按照權利要求6所述的一種貼片用裝夾工裝，其特征是，還包括有橡膠塊(14)，緩沖板(13)的夾持面上連接有用于防護的橡膠塊(14)。

技術總結
本技術涉及一種裝夾工裝，尤其涉及一種貼片用裝夾工裝。本技術提供了這樣一種貼片用裝夾工裝，包括有工作臺、支撐腳、電機、雙向絲桿和皮帶輪組件，工作臺底部左右兩側均固定連接有支撐腳，工作臺頂部開設有左右分布的滑槽，工作臺右前側安裝有電機，工作臺內部轉動連接有前后分布的雙向絲桿，兩個雙向絲桿左端之間設置有皮帶輪組件。通過設置安裝殼、氣缸、夾板Ⅱ、齒條Ⅰ、齒條Ⅱ和齒輪，開啟氣缸，控制氣缸的伸縮桿伸出使上側的往內運動，齒條Ⅰ、齒輪和齒條Ⅱ配合，進而使下側的夾板Ⅱ同步往內運動，兩個夾板Ⅱ配合分別接觸印刷電路板上下兩側邊緣，進而對印刷電路板進行二次夾持，有效解決現有夾持效果不佳的問題。

技術研發人員：朱艷芳,曾長良,伍龍輝
受保護的技術使用者：江西豐強電子有限公司
技術研發日：20240708
技術公布日：2025/4/28
