本申請涉及汽車，特別是涉及一種翼子板安裝結構及汽車。

背景技術：

1、現有汽車中，考慮車身成本及輕量化，一般由車身側圍前連接板伸出支架配合翼子板，通過翼子板安裝支架連接翼子板。由于受限于造型風格、車身硬點安裝方式等問題，使得翼子板安裝支架容易存在y向和z向懸臂過長的問題。進而翼子板安裝點和車身側圍前連接板會出現y向和z向段差，導致了安裝點剛度無法達標。

技術實現思路

1、基于此，有必要提供一種能夠解決懸臂過長以優化安裝點剛度的翼子板安裝結構及汽車。

2、一種翼子板安裝結構，用于連接翼子板和側圍前連接板，所述翼子板安裝結構包括本體和加強結構，其中，所述本體包括：

3、翼子板連接部，由本體朝y向設置，用于連接翼子板；

4、側圍連接部，由本體朝z向設置；沿z向方向上，所述側圍連接部上間隔設有多組焊部，用于連接側圍前連接板。

5、在其中一個實施例中，所述加強結構包括設于所述側圍連接部上的加強筋，所述加強筋沿z向延伸設置。

6、在其中一個實施例中，沿z向方向上，所述加強筋貫穿所述側圍連接部，且加強筋突出于所述側圍連接部遠離所述側圍前連接板的一側。

7、在其中一個實施例中，所述加強筋設于所述側圍連接部的中部位置，每組所述焊部至少包括兩個焊點，兩個所述的焊點分布于所述加強筋兩側位置。

8、在其中一個實施例中，所述加強結構還包括設于所述側圍連接部上的第一翻邊，所述第一翻邊沿y向延伸設置。

9、在其中一個實施例中，所述加強結構還包括設于所述翼子板連接部上的第二翻邊，所述第二翻邊沿z向延伸設置。

10、在其中一個實施例中，所述第一翻邊設于所述側圍連接部邊緣處；所述第二翻邊設于所述翼子板連接部邊緣處。

11、在其中一個實施例中，所述加強結構還包括設于本體上的凸筋，所述凸筋沿y向設置。

12、在其中一個實施例中，所述本體上設有開口。

13、本申請還提供了一種汽車，所述汽車包括翼子板、側圍前連接板以及上述任一項實施例所述的翼子板安裝結構，所述翼子板上設有接頭，所述翼子板安裝結構通過連接件與該接頭相連。

14、與現有技術相比，所述翼子板安裝結構的側圍連接部上沿z向設置了多組焊部，即存在了多個連接位置，進而在側圍連接部長度適度縮短的情況下，依舊能夠?qū)崿F(xiàn)其與側圍前連接板的牢固連接，縮短z向設置的側圍連接部的長度，有效避免了懸臂過長的情況。其次，設置了加強結構，加強結構能夠提升安裝結構整體的結構強度，使得翼子板安裝點和車身側圍前連接板不會出現y向和z向段差的情況，優化安裝點剛度。

技術特征：

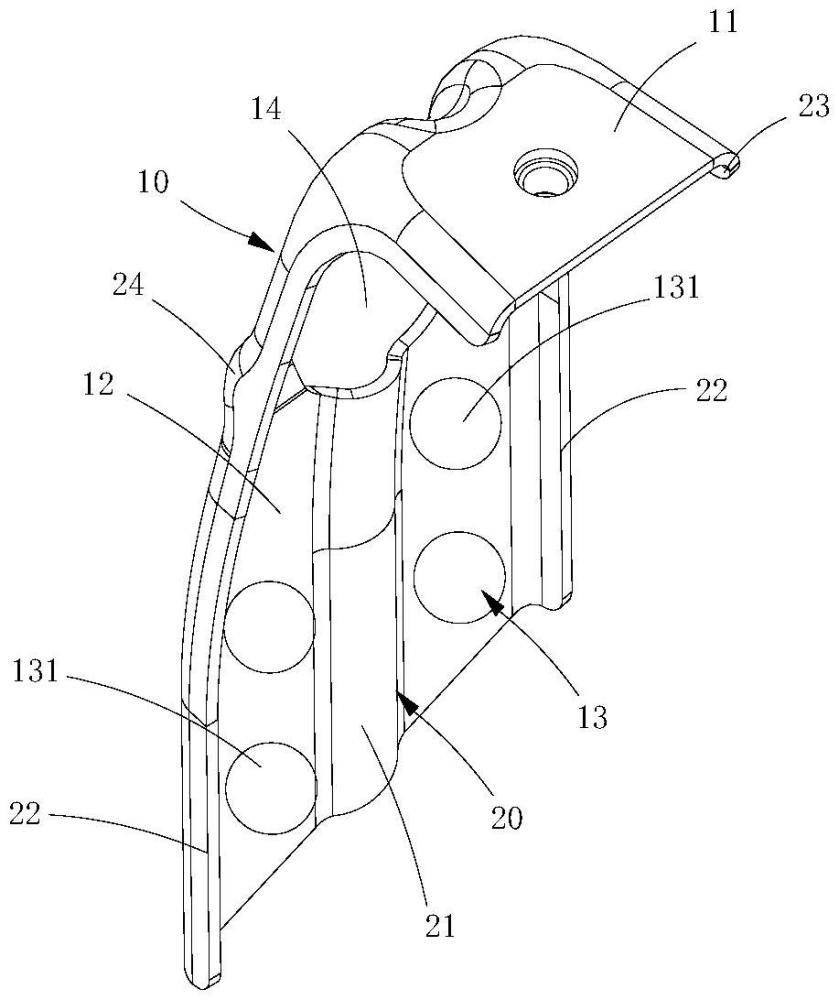

1.一種翼子板安裝結構，用于連接翼子板(100)和側圍前連接板(200)，其特征在于，所述翼子板安裝結構包括本體(10)和加強結構(20)，其中，所述本體(10)包括：

2.根據權利要求1所述的翼子板安裝結構，其特征在于，所述加強結構(20)包括設于所述側圍連接部(12)上的加強筋(21)，所述加強筋(21)沿z向延伸設置。

3.根據權利要求2所述的翼子板安裝結構，其特征在于，沿z向方向上，所述加強筋(21)貫穿所述側圍連接部(12)，且加強筋(21)突出于所述側圍連接部(12)遠離所述側圍前連接板(200)的一側。

4.根據權利要求3所述的翼子板安裝結構，其特征在于，所述加強筋(21)設于所述側圍連接部(12)的中部位置，每組所述焊部(13)至少包括兩個焊點(131)，兩個所述的焊點(131)分布于所述加強筋(21)兩側位置。

5.根據權利要求2所述的翼子板安裝結構，其特征在于，所述加強結構(20)還包括設于所述側圍連接部(12)上的第一翻邊(22)，所述第一翻邊(22)沿y向延伸設置。

6.根據權利要求5所述的翼子板安裝結構，其特征在于，所述加強結構(20)還包括設于所述翼子板連接部(11)上的第二翻邊(23)，所述第二翻邊(23)沿z向延伸設置。

7.根據權利要求6所述的翼子板安裝結構，其特征在于，所述第一翻邊(22)設于所述側圍連接部(12)邊緣處；所述第二翻邊(23)設于所述翼子板連接部(11)邊緣處。

8.根據權利要求5所述的翼子板安裝結構，其特征在于，所述加強結構(20)還包括設于本體(10)上的凸筋(24)，所述凸筋(24)沿x向設置。

9.根據權利要求1所述的翼子板安裝結構，其特征在于，所述本體(10)上設有開口(14)。

10.一種汽車，其特征在于，所述汽車包括翼子板(100)、側圍前連接板(200)以及上述權利要求1-9任一項所述的翼子板安裝結構，所述翼子板(100)上設有接頭(101)，所述翼子板安裝結構通過連接件(102)與該接頭(101)相連。

技術總結
本申請涉及汽車技術領域，特別是涉及一種翼子板安裝結構及汽車。一種翼子板安裝結構，用于連接翼子板和側圍前連接板，所述翼子板安裝結構包括本體和加強結構，其中，所述本體包括翼子板連接部，由本體朝Y向設置，用于連接翼子板；側圍連接部，由本體朝Z向設置；沿Z向方向上，所述側圍連接部上間隔設有多組焊部，用于連接側圍前連接板。解決懸臂過長，優化安裝點剛度。

技術研發人員：畢曉鋒,肖淘,閆鑫
受保護的技術使用者：浙江零跑科技股份有限公司
技術研發日：20240702
技術公布日：2025/4/28
