本技術涉及顯示，具體而言，涉及一種顯示面板母板、顯示面板母板的制造方法及顯示裝置。

背景技術：

1、有機發光二極管（organic?light?emitting?diode，oled）以及基于發光二極管（light?emitting?diode，led）等技術的平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示裝置中的主流。

2、但目前的oled顯示產品的工藝性能有待提升。

技術實現思路

1、為了克服現有技術中的上述不足，本技術的目的在于提供一種顯示面板母板，所述顯示面板母板包括：

2、襯底；

3、至少一個設置于所述襯底一側的測試組件，所述測試組件包括搭接電極和所述搭接電極電連接的測試元件組；

4、所述測試元件組包括相互分立的第一測試隔離結構和第二測試隔離結構，所述第一測試隔離結構和所述第二測試隔離結構設置于所述搭接電極相對設置的兩側；

5、所述第二測試隔離結構與所述搭接電極電連接。

6、在一些可能的實現方式中，至少一個所述測試組件中，所述第一測試隔離結構按第一方向設置于所述搭接電極的一側，所述第二測試隔離結構位于所述搭接電極的另一側；所述第一方向與所述顯示面板母板中預設信號線的延伸方向相同或相對；

7、優選地，另外至少一個測試組件中，所述第一測試隔離結構按第二方向設置于所述搭接電極的一側，所述第二測試隔離結構位于所述搭接電極的另一側；所述第二方向與所述第一方向相對；

8、優選地，另外至少一個測試組件中，所述第一測試隔離結構按第三方向設置于所述搭接電極的一側，所述第二測試隔離結構位于所述搭接電極的另一側；所述第三方向與所述顯示面板母板中部分信號線的延伸方向相交。

9、在一些可能的實現方式中，所述搭接電極上具有第一開口，所述第二測試隔離結構位于所述第一開口內，所述搭接電極與所述第二測試隔離結構的至少一側面連接；

10、優選地，所述搭接電極與所述第二測試隔離結構朝向所述第一方向或與所述第一方向相對的至少一個側面連接。

11、在一些可能的實現方式中，在平行于所述襯底且與所述第一方向相交的方向上，所述第一測試隔離結構的長度大于所述第二測試隔離結構的長度。

12、在一些可能的實現方式中，所述第一測試隔離結構的延伸方向與所述第一方向垂直設置；

13、優選地，所述第一測試隔離結構朝向所述第二測試隔離結構的一面與所述第一方向垂直。

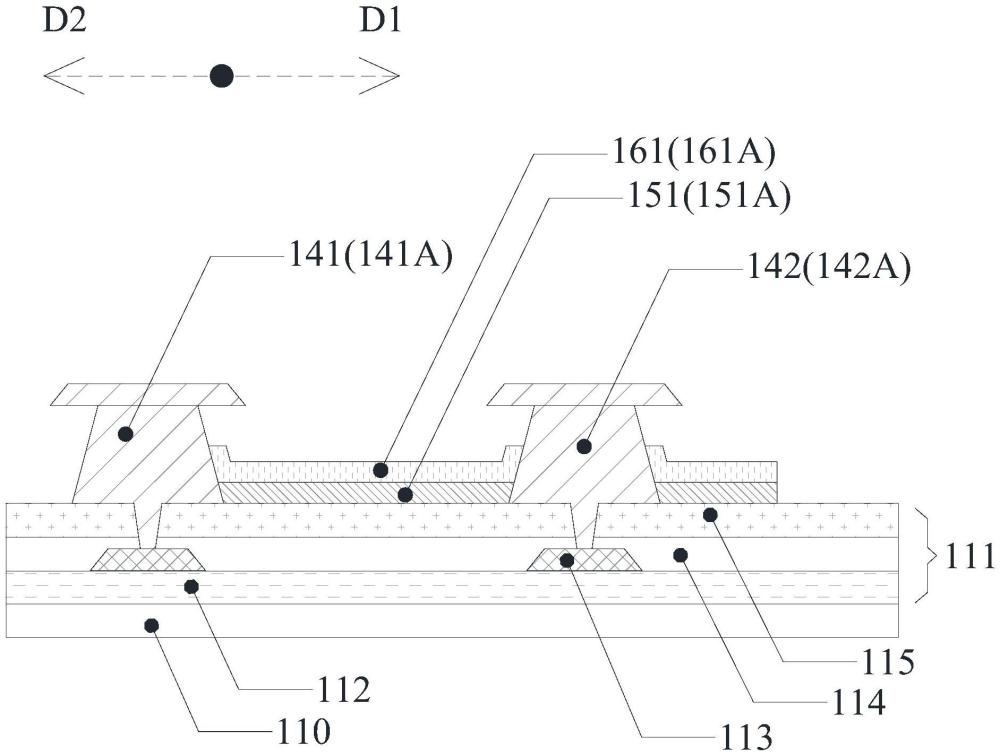

14、在一些可能的實現方式中，所述顯示面板還包括位于所述襯底一側的走線層及位于所述走線層遠離所述襯底一側的絕緣層，所述測試元件組設置于所述絕緣層遠離所述襯底一側；所述第一測試隔離結構和所述第二測試隔離結構分別通過貫穿所述絕緣層的通孔與位于所述走線層中的連接走線電聯接，所述連接走線分別將所述第一測試隔離結構和所述第二測試隔離結構連接至測試觸點；

15、優選地，所述絕緣層包括至少一個平坦化層和/或像素界定層。

16、在一些可能的實現方式中，所述絕緣層包括第一厚度區域和第二厚度區域，所述第二厚度區域的厚度大于所述第一厚度區域的厚度，所述測試元件組位于所述第二厚度區域。

17、在一些可能的實現方式中，所述顯示面板母板包括顯示面板和測試區；所述測試元件組位于所述測試區；

18、所述顯示面板包括位于所述襯底一側的像素隔離結構，所述第一測試隔離結構、所述第二測試隔離結構與所述像素隔離結構同層設置，所述像素隔離結構包括間隔設置的隔離開口；

19、所述顯示面板還包括至少部分位于所述隔離開口且向遠離所述襯底的方向?qū)盈B設置的第一像素電極、像素發光單元及第二像素電極；所述第二像素電極與所述搭接電極同層設置；

20、所述第二像素電極從所述隔離開口內延伸至所述像素隔離結構朝向所述隔離開口的一側與所述像素隔離結構電連接。

21、在一些可能的實現方式中，所述顯示面板母板還包括位于所述搭接電極靠近所述襯底一側的測試發光單元；所述測試發光單元和所述像素發光單元同層設置；

22、優選的，所述像素發光單元包括第一發光單元和第二發光單元，所述顯示面板母板包括至少兩個所述測試元件組，至少兩個所述測試元件組分別與所述第一發光單元和第二發光單元對應設置，與所述第一發光單元對應設置的所述測試元件組具有與所述第一發光單元相同的材料，與所述第一發光單元對應設置的所述測試元件組具有與所述第一發光單元相同的材料

23、優選地，所述測試發光單元的發光顏色相同的至少兩個所述測試元件組中，沿所述第一方向，至少一個所述測試元件組中所述第一測試隔離結構和所述第二測試隔離結構依次設置，另一所述測試元件組中所述第二測試隔離結構和所述第一測試隔離結構依次設置；

24、優選地，所述測試發光單元的發光顏色相同的至少兩個所述測試元件組中，相鄰兩個所述測試元件組共用所述第一測試隔離結構，其中一所述測試元件組的所述第二測試隔離結構設置于所述第一測試隔離結構在所述顯示面板母板中預設信號線的延伸方向的一側，另一所述測試元件組的所述第二測試隔離結構設置于所述第一測試隔離結構背離所述顯示面板母板中預設信號線的延伸方向的一側；

25、優選地，所述測試發光單元的發光顏色相同的至少兩個所述測試元件組中，相鄰兩個所述測試元件組共用所述第二測試隔離結構，其中一所述測試元件組的所述第一測試隔離結構設置于所述第二測試隔離結構在所述顯示面板母板中預設信號線的延伸方向的一側，另一所述測試元件組的所述第一測試隔離結構設置于所述第二測試隔離結構背離所述顯示面板母板中預設信號線的延伸方向的一側。

26、在一些可能的實現方式中，所述第一測試隔離結構、所述第二測試隔離結構和所述像素隔離結構包括向遠離所述襯底的方向?qū)盈B設置的第一子層及第二子層，所述第一子層在所述襯底上的正投影位于所述第二子層在所述襯底上的正投影內；

27、優選地，所述第一子層的材料包括鋁，和/或所述第二子層的材料包括鈦；

28、優選地，所述第一測試隔離結構、所述第二測試隔離結構和所述像素隔離結構還包括位于所述第一子層和所述襯底之間的第三子層；

29、優選地，所述第三子層在所述襯底上的正投影位于所述第二子層在所述襯底上的正投影內；

30、優選地，所述第三子層的材料包括鉬。

31、在一些可能的實現方式中，所述顯示面板母板還包括測試封裝單元，所述測試封裝單元位于所述搭接電極遠離所述襯底的一側并覆蓋所述搭接電極；

32、優選地，所述測試封裝單元的至少部分從所述第一測試隔離結構和所述第二測試隔離結構之間延伸至所述第一測試隔離結構和所述第二測試隔離結構遠離所述襯底的一側；

33、優選地，所述顯示面板母板還包括位于所述第二像素電極遠離所述襯底一側的像素封裝單元，所述像素封裝單元的至少部分從所述隔離開口內延伸至所述像素隔離結構遠離所述襯底的一側；所述像素封裝單元與所述測試封裝單元同層設置；

34、優選地，所述顯示面板母板還包括位于所述像素封裝單元和所述測試封裝單元遠離所述襯底的一側且向遠離所述襯底的方向?qū)盈B設置的第二封裝層及第三封裝層；

35、優選地，所述像素封裝單元、所述測試封裝單元和所述第三封裝層的材料包括無機材料，所述第二封裝層的材料包括有機材料。

36、本技術的另一目的在于提供一種顯示面板母板的制造方法，所述方法包括：

37、提供一襯底；

38、在所述襯底的一側形成至少一個測試組件，所述測試組件包括搭接電極和所述搭接電極電連接的測試元件組；

39、所述測試元件組包括相互分立的第一測試隔離結構和第二測試隔離結構，所述第一測試隔離結構和第二測試隔離設置于所述搭接電極相對設置的兩側；

40、所述第二測試隔離結構與所述搭接電極電連接。

41、在一些可能的實現方式中，所述顯示面板母板包括顯示面板和測試區，所述測試組件設置于測試區；

42、所述顯示面板還包括位于所述襯底一側的像素隔離結構，所述像素隔離結構與所述第一測試隔離結構及第二測試隔離結構同層設置；所述在所述襯底的一側形成至少一個測試組件的步驟，包括：

43、在所述測試區形成所述第一測試隔離結構及所述第二測試隔離結構，并在所述顯示面板形成像素隔離結構，所述像素隔離結構包括間隔設置的隔離開口；

44、在所述第一測試隔離結構及所述第二測試隔離結構之間設置的搭接電極，并在所述顯示面板形成至少部分位于所述隔離開口的第二像素電極，所述第二像素電極從所述隔離開口內延伸至所述像素隔離結構朝向所述隔離開口的一側與所述像素隔離結構接觸；

45、優選地，所述方法還包括：

46、對所述測試元件組，確定所述第二像素電極和所述像素隔離結構的搭接效果；

47、在測試完成后，切割所述測試區。

48、在一些可能的實現方式中，所述第二像素電極和所述搭接電極的蒸鍍方向包括相對設置的第一方向和第二方向；所述測試組件包括至少一個沿第一方向分布的所述第一測試隔離結構、所述搭接電極和所述第二測試隔離結構；所述測試組件還包括至少一個沿第二方向分布的所述第二測試隔離結構、所述搭接電極和所述第一測試隔離結構；

49、所述對所述測試元件組，確定所述第二像素電極和所述像素隔離結構的搭接效果，還包括：

50、通過檢測設備獲取沿第一方向分布的所述第一測試隔離結構和所述第二測試隔離結構之間的第一搭接電阻；通過檢測設備獲取沿第二方向分布的所述第一測試隔離結構和所述第二測試隔離結構之間的第二搭接電阻；

51、根據所述第一搭接電阻確定所述第二像素電極沿所述第二方向與所述像素隔離結構搭接時的搭接效果；根據所述第二搭接電阻確定所述第二像素電極沿所述第一方向與所述像素隔離結構搭接時的搭接效果。

52、本技術的另一目的在于提供一種顯示裝置，所述顯示裝置包括如本技術提供的所述顯示面板母板的制造方法所制造的顯示面板。

53、相對于現有技術而言，本技術具有以下有益效果：

54、本技術提供一種顯示面板母板、顯示面板母板的制造方法及顯示裝置，通過將測試元件組中的第一測試隔離結構和第二測試隔離結構設置為分別位于搭接電極的兩側，并保證第二測試隔離結構與搭接電極搭接，從而可以在搭接電極因蒸鍍問題存在搭接不良的情況下，更加準確地確定出蒸鍍?cè)粗写嬖趩栴}的蒸鍍腔室。
