本申請是關于半導體制造技術,特別是關于高電子遷移率晶體管裝置及其制造方法。
背景技術:
1、高電子遷移率晶體管(high?electron?mobility?transistor;hemt)是一種場效晶體管,包含具有不同能隙的半導體材料,并且在由不同半導體材料所形成界面處會產生二維電子氣(two?dimensional?electron?gas;2deg)。由于二維電子氣具有高遷移率,高電子遷移率晶體管可以具有高崩潰電壓、高電子遷移率、低導通電阻與低輸入電容等優點,因而適用于高功率元件上。
2、在理想狀況下,高電子遷移率晶體管裝置在開啟狀態(on?state)時,柵極電壓為0。然而,實際操作可能有電壓突波。此電壓突波會導致特性改變且難以監控。因此,需要進一步改善高電子遷移率晶體管裝置及其制造方法。
技術實現思路

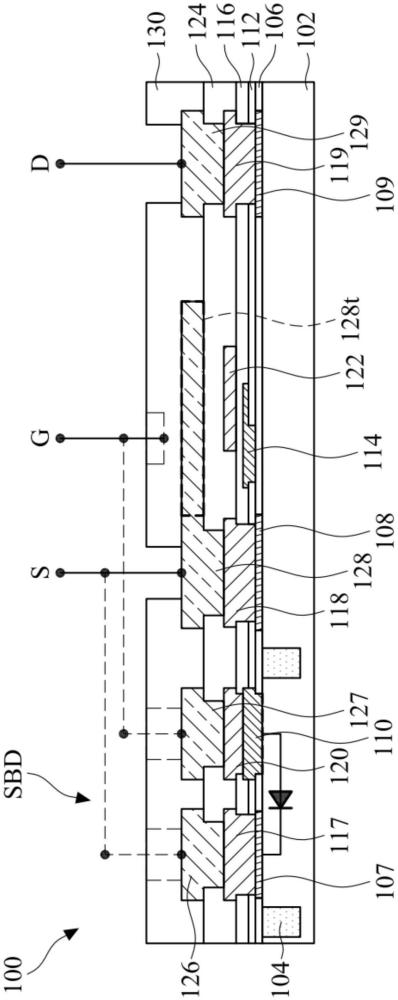

1、根據本申請的一些實施例,提供一種高電子遷移率晶體管裝置。此高電子遷移率晶體管裝置包含基底、柵極結構、源極結構、漏極結構以及蕭特基二極管(schottkydiode)。基底具有氮化鎵層。柵極結構設置于基底上方。源極結構和漏極結構設置于柵極結構的兩側。蕭特基二極管包含第一蕭特基接觸金屬層以及歐姆接觸金屬層。第一蕭特基接觸金屬層鄰近源極結構并與柵極結構電耦合。歐姆接觸金屬層鄰近第一蕭特基接觸金屬層并與源極結構電耦合。
2、根據本申請的另一些實施例,提供一種高電子遷移率晶體管裝置的制造方法。此高電子遷移率晶體管裝置的制造方法包含在基底上方形成一柵極結構,其中基底具有氮化鎵層;在柵極結構的兩側形成源極結構和漏極結構;形成第一蕭特基接觸金屬層鄰近源極結構并與柵極結構電耦合;以及形成歐姆接觸金屬層鄰近第一蕭特基接觸金屬層并與源極結構電耦合。
1.一種高電子遷移率晶體管裝置,其特征在于,包括:
2.如權利要求1所述的高電子遷移率晶體管裝置,其特征在于,所述柵極結構包括:
3.如權利要求2所述的高電子遷移率晶體管裝置,其特征在于,所述源極結構包括一源極場板延伸至所述場板層上方。
4.如權利要求1所述的高電子遷移率晶體管裝置,其特征在于,在一上視圖中,所述柵極結構圍繞所述源極結構。
5.如權利要求1所述的高電子遷移率晶體管裝置,其特征在于,更包括:
6.如權利要求1所述的高電子遷移率晶體管裝置,其特征在于,在一上視圖中,所述源極結構和所述漏極結構覆蓋一隔離區的邊緣。
7.一種高電子遷移率晶體管裝置的制造方法,其特征在于,包括:
8.如權利要求7所述的高電子遷移率晶體管裝置的制造方法,其特征在于,在形成所述源極結構和所述漏極結構期間,形成所述歐姆接觸金屬層。
9.如權利要求7所述的高電子遷移率晶體管裝置的制造方法,其特征在于,更包括:
10.如權利要求7所述的高電子遷移率晶體管裝置的制造方法,其特征在于,更包括:
