本技術涉及壓路機，具體是指一種手扶式雙輪壓路機。

背景技術：

1、壓路機在工程機械中屬于道路設備的范疇，廣泛用于高等級公路、鐵路、機場跑道、大壩、體育場等大型工程項目的填方壓實作業。壓路機以機械本身的重力作用，使被碾壓層產生永久變形而密實，可以碾壓沙性、半粘性、粘性土壤、路基穩定土以及瀝青混凝土路面層等，適用于各種壓實作業，手扶式雙輪壓路機，主要適用于市政道路的修補和公路的養護作業，也可用于公路路邊、農村道路、管道溝槽、建筑工地、小區路面等狹窄區域的壓實工作

2、公開號為cn210827005u的實用新型專利公開了一種手扶式雙輪壓路機，包括壓路機主體，所述壓路機主體包括壓路機、顯示部分和控制器，所述壓路機包括機體部分和扶手，所述扶手設置于機體部分一端，所述顯示部分包括顯示器和攝像頭，所述顯示器設置于扶手上，所述攝像頭設置于機體一端，所述控制器設置于機體側面。該裝置能大大提高手扶式雙輪壓路機在工作時的前端視野，在不使用時可將壓路機前端的攝像頭取下，該裝置結構簡單，能有效提高施工人員視野，能有效避免事故和損失的發生。

3、該現有技術依然存在一些問題：1、夯實力不足，難以將瀝青和水泥進行壓實，不能保證路面的平整度，壓實效果不好，需要反復操作壓實，施工效率低下，增加人工勞動時間，

4、2、手扶式壓路機一般扶手較長且不能收納，在不啟動的時候，運輸和擺放都很不方便，容易損壞。

技術實現思路

1、本實用新型要解決的技術問題是本實用新型要解決的技術問題是克服上述缺陷，提供一種手扶式雙輪壓路機。

2、為解決上述技術問題，本實用新型提供的技術方案為：一種手扶式雙輪壓路機，包括上板，所述上板上端一側設置有手扶裝置，所述上板前方兩側均設置有驅動裝置，所述上板下端四角均固定連接有固定板，前后端所述固定板中間轉動連接有轉動桿一，所述轉動桿一的中部固定連接有凸輪，所述固定板下方設置有h型固定架，所述固定板和h型固定架之間通過設置有減震器一相互連接，所述h型固定架上方中間設置有與凸輪頂推連接的轉動輪，所述轉動輪前后側均轉動連接有固定架，所述固定架固定連接于h型固定架上端凹面內，所述h型固定架中間下部轉動連接有轉動桿三，所述轉動桿三中間設置有壓輪，所述轉動輪一后端固定連接有錐齒輪一，所述轉動桿三后端固定連接有錐齒輪二，后方所述固定板后端固定連接有凸出部一，所述凸出部一下端設置有錐齒輪三，所述錐齒輪三和錐齒輪一嚙合，所述h型固定架后端固定連接有凸出部二，所述凸出部二下端設置有錐齒輪四，所述錐齒輪四和錐齒輪二嚙合，所述凸出部一和凸出部二之間轉動連接有轉動桿二，所述轉動桿二和錐齒輪三固定連接，所述轉動桿二和錐齒輪四通過設置有限位裝置相互連接，所述上板下端中間前后側均固定連接有支撐柱一，所述支撐柱一下端設置有萬向輪。

3、作為改進，所述驅動裝置包括電機，所述電機固定連接于上板上，所述電機輸出軸上固定連接有皮帶輪一，所述皮帶輪一內設置有皮帶，所述皮帶下端設置有皮帶輪二，所述皮帶輪二固定連接于轉動桿一前端。

4、作為改進，所述上板頂端后部固定連接有儲物盒。

5、作為改進，所述手扶裝置包括支撐柱二，所述支撐柱二下端轉動連接于上板上，所述支撐柱二上方設置有把手，所述支撐柱二和把手之間通過設置有減震器二相互連接。

6、作為改進，所述上板上端固定連接有凸起部三，所述凸起部三內開有配合支撐柱二和減震器二以及把手的凹槽。

7、作為改進，所述限位裝置包括限位槽，所述限位槽開在錐齒輪四中間前后側，所述限位槽內設置有固定連接于轉動桿二下端的限位塊。

8、作為改進，所述錐齒輪四與凸出部二軸承連接，所述錐齒輪四上下活動的距離小于限位塊的長度。

9、本實用新型與現有技術相比的優點在于：1、通過驅動裝置，凸輪頂推轉動輪，將h型固定架的壓輪上下錘動，循環往復的對地面進行錘壓，將瀝青和水泥進行壓實，錘壓路面效果更好，提升了工作效率。

10、2、當壓路機不運行的時候，手扶裝置可以放入凹槽內，收納方便，不易損壞，運輸方便。

技術特征：

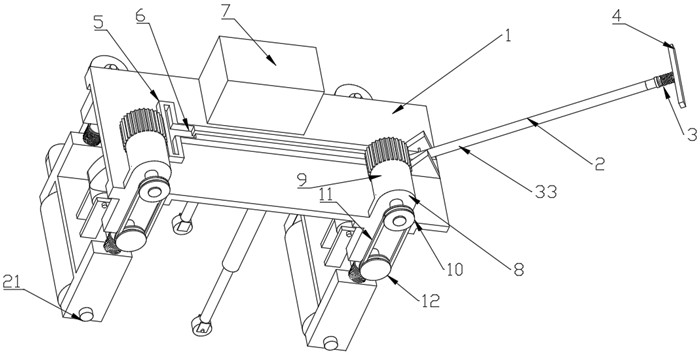

1.一種手扶式雙輪壓路機，包括上板（1），其特征在于：所述上板（1）上端一側設置有手扶裝置（33），所述上板（1）前方兩側均設置有驅動裝置（8），所述上板（1）下端四角均固定連接有固定板（13），前后端所述固定板（13）中間轉動連接有轉動桿一（14），所述轉動桿一（14）的中部固定連接有凸輪（15），所述固定板（13）下方設置有h型固定架（17），所述固定板（13）和h型固定架（17）之間通過設置有減震器一（16）相互連接，所述h型固定架（17）上方中間設置有與凸輪（15）頂推連接的轉動輪（19），所述轉動輪（19）前后側均轉動連接有固定架（18），所述固定架（18）固定連接于h型固定架（17）上端凹面內，所述h型固定架（17）中間下部轉動連接有轉動桿三（21），所述轉動桿三（21）中間設置有壓輪（20），所述轉動桿一（14）后端固定連接有錐齒輪一（25），所述轉動桿三（21）后端固定連接有錐齒輪二（27），后方所述固定板（13）后端固定連接有凸出部一（23），所述凸出部一（23）下端設置有錐齒輪三（24），所述錐齒輪三（24）和錐齒輪一（25）嚙合，所述h型固定架（17）后端固定連接有凸出部二（30），所述凸出部二（30）下端設置有錐齒輪四（26），所述錐齒輪四（26）和錐齒輪二（27）嚙合，所述凸出部一（23）和凸出部二（30）之間轉動連接有轉動桿二（22），所述轉動桿二（22）和錐齒輪三（24）固定連接，所述轉動桿二（22）和錐齒輪四（26）通過設置有限位裝置（34）相互連接，所述上板（1）下端中間前后側均固定連接有支撐柱一（28），所述支撐柱一（28）下端設置有萬向輪（29）。

2.根據權利要求1所述的一種手扶式雙輪壓路機，其特征在于：所述驅動裝置（8）包括電機（9），所述電機（9）固定連接于上板（1）上，所述電機（9）輸出軸上固定連接有皮帶輪一（10），所述皮帶輪一（10）內設置有皮帶（11），所述皮帶（11）下端設置有皮帶輪二（12），所述皮帶輪二（12）固定連接于轉動桿一（14）前端。

3.根據權利要求1所述的一種手扶式雙輪壓路機，其特征在于：所述上板（1）頂端后部固定連接有儲物盒（7）。

4.根據權利要求1所述的一種手扶式雙輪壓路機，其特征在于：所述手扶裝置（33）包括支撐柱二（2），所述支撐柱二（2）下端轉動連接于上板（1）上，所述支撐柱二（2）上方設置有把手（4），所述支撐柱二（2）和把手（4）之間通過設置有減震器二（3）相互連接。

5.根據權利要求4所述的一種手扶式雙輪壓路機，其特征在于：所述上板（1）上端固定連接有凸起部三（5），所述凸起部三（5）內開有配合支撐柱二（2）和減震器二（3）以及把手（4）的凹槽（6）。

6.根據權利要求1所述的一種手扶式雙輪壓路機，其特征在于：所述限位裝置（34）包括限位槽（31），所述限位槽（31）開在錐齒輪四（26）中間前后側，所述限位槽（31）內設置有固定連接于轉動桿二（22）下端的限位塊（32）。

7.根據權利要求6所述的一種手扶式雙輪壓路機，其特征在于：所述錐齒輪四（26）與凸出部二（30）軸承連接，所述錐齒輪四（26）上下活動的距離小于限位塊（32）的長度。

技術總結
本技術公開了一種手扶式雙輪壓路機，包括上板，上板上端一側設置有手扶裝置，上板前方兩側均設置有驅動裝置，上板下端四角均固定連接有固定板，前后端固定板中間轉動連接有轉動桿一，轉動桿一的中部固定連接有凸輪，固定板下方設置有H型固定架，固定板和H型固定架之間通過設置有減震器一相互連接，H型固定架上方中間設置有與凸輪頂推連接的轉動輪，H型固定架中間下部轉動連接有轉動桿三，轉動桿三中間設置有壓輪，驅動裝置啟動后帶動凸輪旋轉，凸輪頂推轉動輪，將瀝青和水泥進行壓實，夯實力大，提升了工作效率，可以方便轉向，操作簡單，省時省力，收納方便，不易損壞，運輸方便。
