本申請涉及顯示，尤其涉及一種顯示面板的制備方法、顯示面板及顯示裝置。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)以及基于發光二極管(light?emitting?diode，led)等技術的平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示裝置中的主流。

2、但目前的oled顯示產品的工藝性能有待提升。

技術實現思路

1、本申請實施例提供一種顯示面板的制備方法、顯示面板及顯示裝置，旨在提高顯示面板的工藝性能。

2、本申請一方面的實施例提供了一種顯示面板，包括：基板；隔離結構，設置于所述基板一側，并圍合形成多個隔離開口；發光功能層，包括位于各所述隔離開口的發光單元；第一封裝層，包括位于所述隔離結構背離所述基板一側的第一子部；濾光層，包括至少部分位于所述隔離開口、并位于所述發光單元背離所述基板一側的濾光單元觸控層，所述觸控層包括多個觸控單元，各所述觸控單元位于所述第一子部背離所述基板一側，且所述觸控單元位于相鄰所述濾光單元之間。

3、根據本申請一方面所述任一實施方式，所述觸控單元背離基板的一側表面具有相鄰的第一區域和第二區域，所述第一區域的粗糙度大于所述第二區域的粗糙度。

4、根據本申請一方面所述任一實施方式，所述觸控單元背離所述基板的一側表面設有開槽；優選的，沿垂直于所述基板所在平面的方向，所述開槽的截面呈多邊形、扇形、半圓形中的至少一者。

5、根據本申請一方面所述任一實施方式，還包括設于所述觸控單元背離所述基板的一側的減反層，所述減反層的材料的反射率小于所述觸控單元的材料的反射率。

6、根據本申請一方面所述任一實施方式，所述第一封裝層包括位于所述濾光層和所述發光功能層之間的第一部分以及連接于所述第一部分的周側并延伸至所述隔離結構背離所述基板的一側的第二部分；所述第二部分包括所述第一子部；優選的，所述第一封裝層的材料包括無機材料；優選的，所述第一部分的個數為多個，各所述第一部分用于封裝對應的各所述發光單元；優選的，多個所述第一部分間隔設置，所述第一部分在所述基板上的正投影位于所述濾光單元在所述基板上的正投影范圍內；優選的，所述第二部分在所述基板上的正投影覆蓋所述隔離結構背離所述基板的一側表面在所述基板上的正投影；優選的，所述第二部分在所述基板上的正投影覆蓋所述觸控層在所述基板上的正投影。

7、根據本申請一方面所述任一實施方式，所述觸控單元的透光率小于或者等于50％；優選的，所述觸控單元的材料包括金屬或金屬氧化物。

8、根據本申請一方面所述任一實施方式，位于所述隔離結構背離基板一側的所述濾光單元具有背離所述基板的第一頂面，所述觸控層具有背離所述基板的第二頂面；沿垂直于所述基板所在平面的方向，所述第一頂面位于所述第二頂面朝向所述基板的一側，或者，所述第一頂面和所述第二頂面平齊。

9、根據本申請一方面所述任一實施方式，所述隔離結構包括在遠離所述基板的方向上層疊設置的第一子層和第二子層，所述第一子層在所述基板的正投影位于所述第二子層在所述基板的正投影之內；優選的，所述隔離結構的材料包括導電材料，所述發光單元和所述濾光單元之間設置有第一電極，所述第一電極和所述隔離結構電連接；優選的，還包括像素定義層，所述像素定義層包括像素限定部和像素開口，所述像素開口在所述基板的正投影和所述隔離開口在所述基板的正投影至少部分交疊，所述發光單元位于所述像素開口；優選的，所述隔離結構位于所述像素限定部背離所述基板的一側，或者，所述像素限定部上開設有讓位開口，所述隔離結構位于所述讓位開口。

10、根據本申請一方面所述任一實施方式，還包括第二封裝層，位于所述濾光層背離所述基板的一側；優選的，所述第二封裝層的材料包括有機材料；優選的，還包括第三封裝層，位于所述第二封裝層背離所述基板的一側；優選的，所述第三封裝層的材料包括無機材料；優選的，所述第一封裝層、所述第三封裝層的材料相同。

11、根據本申請一方面所述任一實施方式，所述濾光單元包括位于所述發光單元背離所述基板一側的第三部分以及連接于所述第三部分的周側并延伸至所述隔離結構背離所述基板的一側的第四部分；所述觸控單元位于相鄰第四部分之間。

12、本申請另一方面的實施例提供了一種顯示面板制備方法，包括：在基板上制備隔離結構，所述隔離結構圍合形成多個隔離開口；在所述隔離開口內制備發光功能層的發光單元；在所述隔離結構背離所述基板一側制備第一封裝層的第一子部；分別制備濾光層的濾光單元和觸控層的觸控單元，在所述隔離開口內所述發光單元背離所述基板的一側制備濾光單元，在所述第一子部背離所述基板一側制備觸控單元。

13、根據本申請又一方面所述任一實施方式，在所述分別制備濾光層的濾光單元和觸控層的觸控單元的步驟中，包括：在所述隔離開口內所述發光單元背離所述基板的一側制備所述濾光層的濾光單元；在所述第一子部背離所述基板一側制備所述觸控層的觸控單元，所述觸控單元位于相鄰所述濾光單元之間；或，在所述分別制備所述濾光層的濾光單元和所述觸控層的觸控單元的步驟中，包括：在所述第一子部背離所述基板一側制備觸控層的觸控單元；在所述隔離開口內所述發光單元背離所述基板的一側制備濾光層的濾光單元。

14、根據本申請又一方面所述任一實施方式，在所述分別制備濾光層的濾光單元和觸控層的觸控單元的步驟中，還包括：對所述觸控層背離所述基板的一側表面進行粗糙化處理；或者，在所述觸控層背離所述基板的一側表面形成開槽；或者，在所述觸控層背離所述基板的一側表面形成減反層。

15、本申請又一方面的實施例提供了一種顯示裝置，包括上述任一實施例所述的顯示面板或上述任一實施例所述顯示面板制備方法制備形成的顯示面板。

16、在本申請實施例提供的顯示面板中，顯示面板包括基板、隔離結構、發光層和濾光層，隔離結構用于圍合形成隔離開口，使得發光層的發光單元位于隔離開口內，改善不同顏色發光單元之間發光互擾的問題。發光單元上設置有濾光單元，通過設置濾光單元過濾雜散光，可以提高顯示面板的出光效率。此外，由于濾光單元也位于隔離開口內，且位于發光單元上，在利用刻蝕等工藝制備依序制備發光單元時，在制備后置發光單元之前，可以在前置發光單元上覆蓋上濾光單元，在利用刻蝕工藝制備后置發光單元時，由于濾光單元的保護，可以減小前置發光單元受到的影響，提高前置發光單元的良率，進而提高顯示面板的工藝性能。

技術特征：

1.一種顯示面板，其特征在于，包括：

2.根據權利要求1所述的顯示面板，其特征在于，所述觸控單元背離基板的一側表面具有相鄰的第一區域和第二區域，所述第一區域的粗糙度大于所述第二區域的粗糙度。

3.根據權利要求1所述的顯示面板，其特征在于，所述觸控單元背離所述基板的一側表面設有開槽；

4.根據權利要求1所述的顯示面板，其特征在于，還包括設于所述觸控單元背離所述基板的一側的減反層，所述減反層的材料的反射率小于所述觸控單元的材料的反射率。

5.根據權利要求1所述的顯示面板，其特征在于，所述第一封裝層包括位于所述濾光層和所述發光功能層之間的第一部分以及連接于所述第一部分的周側并延伸至所述隔離結構背離所述基板的一側的第二部分；

6.根據權利要求1所述的顯示面板，其特征在于，所述觸控單元的透光率小于或者等于50％；

7.根據權利要求1所述的顯示面板，其特征在于，位于所述隔離結構背離基板一側的所述濾光單元具有背離所述基板的第一頂面，所述觸控層具有背離所述基板的第二頂面；

8.根據權利要求1所述的顯示面板，其特征在于，所述隔離結構包括在遠離所述基板的方向上層疊設置的第一子層和第二子層，所述第一子層在所述基板的正投影位于所述第二子層在所述基板的正投影之內；

9.根據權利要求1所述的顯示面板，其特征在于，還包括第二封裝層，位于所述濾光層背離所述基板的一側；

10.根據權利要求1所述的顯示面板，其特征在于，所述濾光單元包括位于所述發光單元背離所述基板一側的第三部分以及連接于所述第三部分的周側并延伸至所述隔離結構背離所述基板的一側的第四部分；

11.一種顯示面板制備方法，其特征在于，包括：

12.根據權利要求11所述的顯示面板制備方法，其特征在于，在所述分別制備濾光層的濾光單元和觸控層的觸控單元的步驟中，包括：

13.根據權利要求11所述的顯示面板制備方法，其特征在于，在所述分別制備濾光層的濾光單元和觸控層的觸控單元的步驟中，還包括：

14.一種顯示裝置，其特征在于，包括權利要求1-10任一項所述的顯示面板或權利要求11-13任一項所述顯示面板制備方法制備形成的顯示面板。

技術總結

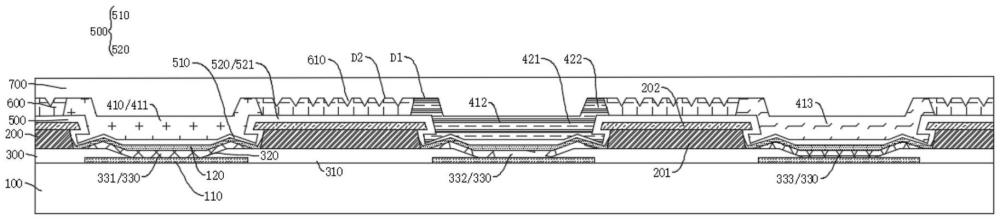

本申請實施例提供一種顯示面板的制備方法、顯示面板及顯示裝置，顯示面板，包括：基板；隔離結構，設置于基板一側，并圍合形成多個隔離開口；發光功能層，包括位于各隔離開口的發光單元；第一封裝層，包括位于隔離結構背離基板一側的第一子部；濾光層，包括至少部分位于隔離開口、并位于發光單元背離基板一側的濾光單元；觸控層，觸控層包括多個觸控單元，各觸控單元位于第一子部背離基板一側，且觸控單元位于相鄰濾光單元之間。通過將觸控層的觸控單元設于第一子部背離基板一側，且觸控單元位于相鄰濾光單元之間，以在避免影響出光的同時，實現顯示面板的觸控功能，有效降低了顯示面板膜層厚度，提高了顯示面板的使用性能。

技術研發人員：饒波,孫小茜,姚遠,王甜
受保護的技術使用者：維信諾科技股份有限公司
技術研發日：
技術公布日：2025/4/28
