本技術涉及顯示設備，尤其涉及一種顯示面板及顯示裝置。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)以及基于發光二極管(light?emitting?diode，led)等技術的平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示裝置中的主流。

2、但目前的顯示產品的工藝性能有待提升。

技術實現思路

1、本技術實施例提供一種顯示面板及顯示裝置，旨在提升顯示面板的工藝性能。

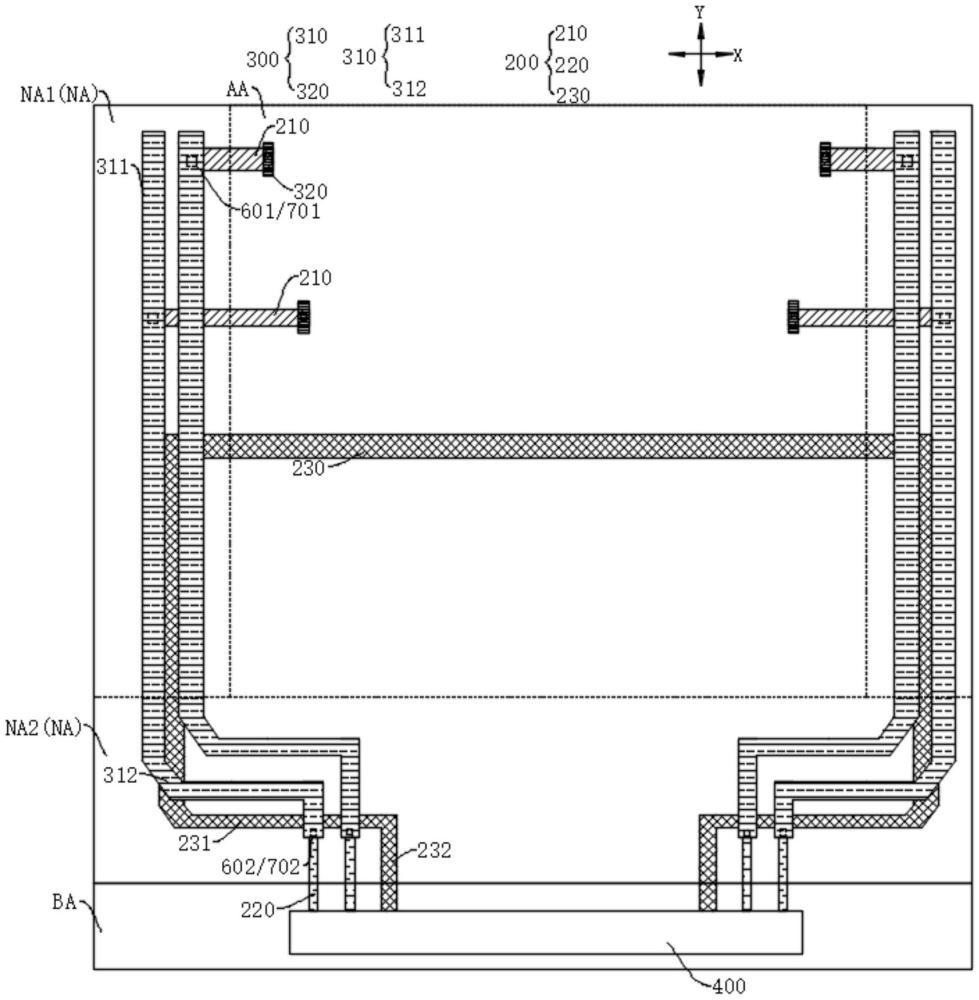

2、本技術第一方面的實施例提供了一種顯示面板，顯示面板包括顯示區和設置于顯示區至少一側的非顯示區；顯示面板還包括：基板；驅動電路層，設置于基板一側，驅動電路層包括第一導電層，第一導電層包括第三信號線，至少部分第三信號線位于非顯示區；隔離結構層，設置于驅動電路層背離基板一側，隔離結構層包括觸控電極和第一隔離部，其中，觸控電極位于顯示區，第一隔離部位于非顯示區，且觸控電極與第一隔離部電連接。

3、根據本技術的實施例中，在非顯示區，第三信號線在基板上的正投影與第一隔離部在基板上的正投影至少部分交疊。

4、根據本技術的實施例中，非顯示區包括第一非顯示區和第二非顯示區，其中，第一非顯示區設置于顯示區沿第一方向的至少一側，第二非顯示區設置于顯示區沿第二方向的一側，第一方向和第二方向相交設置；第一隔離部包括位于第一非顯示區的第一隔離子部，至少部分第一隔離子部沿第二方向延伸；第一隔離子部基板上的正投影與第三信號線在基板上的正投影至少部分交疊。

5、根據本技術的實施例中，第一導電層還包括第一信號線，第一信號線由顯示區延伸至第一非顯示區；觸控電極通過第一信號線與第一隔離子部電連接。

6、根據本技術的實施例中，第一導電層還包括位于第二非顯示區的第二信號線，第一隔離部還包括位于第二非顯示區的第二隔離子部，第二隔離子部位于第一隔離子部和第二信號線之間，且第二隔離子部的一端與第一隔離子部連接，第二隔離子部的另一端與第二信號線電連接。

7、根據本技術的實施例中，第一隔離子部設置有多個，相鄰兩個第一隔離子部之間間隔設置。

8、根據本技術的實施例中，多個第一隔離子部沿第一方向并排設置。

9、根據本技術的實施例中，第二隔離子部設置有多個，相鄰兩個第二隔離子部之間間隔設置。

10、根據本技術的實施例中，第一導電層包括多個第一信號線，各第一信號線分別電連接對應的各第一隔離子部。

11、根據本技術的實施例中，多個第一信號線沿第二方向并排設置。

12、根據本技術的實施例中，顯示面板還包括位于第二非顯示區背離顯示區一側的綁定區，綁定區用于綁定芯片，第二信號線延伸至綁定區并電連接芯片。

13、根據本技術的實施例中，顯示面板包括多個第二信號線，各第二信號線分別電連接各第二隔離子部和芯片。

14、根據本技術的實施例中，第三信號線由顯示區延伸至第一非顯示區。

15、根據本技術的實施例中，第三信號線包括位于第二非顯示區的第一分段，以及連接于芯片和第一分段之間的第二分段。

16、根據本技術的實施例中，第一分段沿第一方向延伸，第二分段沿第二方向延伸，第二信號線設置于第一分段背離顯示區的一側。

17、根據本技術的實施例中，部分第二隔離子部設置于第一分段背離顯示區的一側。

18、根據本技術的實施例中，第二信號線與第一分段背離顯示區一側的部分第二隔離子部相連接。

19、根據本技術的實施例中，隔離結構層還包括位于顯示區的第二隔離部，第二隔離部與觸控電極間隔設置；第二隔離部圍合形成多個隔離開口。

20、根據本技術的實施例中，顯示面板還包括發光層，發光層包括多個發光單元，發光單元至少部分位于對應的隔離開口。

21、根據本技術的實施例中，隔離結構層包括第一子層和第二子層，第一子層位于第二子層朝向基板的一側，第一子層在基板上的正投影位于第二子層在基板上的正投影之內。

22、根據本技術的實施例中，隔離結構層還包括第三子層，第三子層設置于第一子層朝向基板一側。

23、根據本技術的實施例中，第一子層在基板上的正投影位于第三子層在基板上的正投影之內。

24、根據本技術的實施例中，第一子層的材料包括鋁、銀或者銅；第二子層的材料包括鈦或者鉬；第三子層的材料包括鈦或者鉬。

25、根據本技術的實施例中，顯示面板還包括像素定義層，像素定義層位于驅動電路層和隔離結構層之間，像素定義層包括像素限定部。

26、根據本技術的實施例中，像素限定部設置有位于顯示區的第五過孔，第一信號線通過第五過孔連接觸控電極。

27、根據本技術的實施例中，像素限定部設置有位于第一非顯示區的第一過孔，第一信號線通過第一過孔連接第一隔離子部；

28、根據本技術的實施例中，像素定義層還包括位于顯示區的像素限定部圍合形成的多個像素開口。

29、根據本技術的實施例中，像素限定部設置有位于第二非顯示區的第二過孔，第二信號線通過第二過孔連接第二隔離子部。

30、根據本技術的實施例中，顯示面板還包括設置于像素定義層和驅動電路層之間的絕緣層。

31、根據本技術的實施例中，絕緣層包括位于顯示區的第六過孔，第一信號線通過第五過孔和第六過孔連接觸控電極。

32、根據本技術的實施例中，絕緣層包括位于第一非顯示區的第三過孔，第一信號線通過第一過孔和第三過孔連接第一隔離子部。

33、根據本技術的實施例中，絕緣層包括位于第二非顯示區的第四過孔，第二信號線通過第二過孔和第四過孔連接第二隔離子部。

34、本技術第一方面實施例還提供一種顯示面板，顯示面板包括顯示區和設置于顯示區至少一側的非顯示區；顯示面板還包括：基板；驅動電路層，設置于基板一側，驅動電路層包括第一導電層，第一導電層包括第一信號線，第一信號線由顯示區延伸至非顯示區；隔離結構層，設置于基板一側，隔離結構層包括觸控電極和第一隔離部，其中，觸控電極位于顯示區，第一隔離部位于非顯示區，且觸控電極通過第一信號線與第一隔離部電連接。

35、根據本技術的實施例中，第一導電層還包括第三信號線，第三信號線位于非顯示區；其中，位于非顯示區的第三信號線在基板上的正投影與第一隔離部在基板上的正投影至少部分交疊。

36、根據本技術的實施例中，非顯示區包括第一非顯示區和第二非顯示區，其中，第一非顯示區設置于顯示區沿第一方向的至少一側；第二非顯示區設置于顯示區沿第二方向的一側；第一方向和第二方向相交設置；第一隔離部包括位于非顯示區的第一隔離子部，第一隔離子部位于第一非顯示區，至少部分第一隔離子部沿第一方向延伸；第一隔離子部基板上的正投影與第三信號線在基板上的正投影至少部分交疊。

37、根據本技術的實施例中，第一信號線由顯示區延伸至第一非顯示區；觸控電極通過第一信號線與第一隔離子部電連接；

38、根據本技術的實施例中，第一導電層還包括位于第二非顯示區的第二信號線，第一隔離部還包括位于第二非顯示區的第二隔離子部，第二隔離子部位于第一隔離子部和第二信號線之間，且第二隔離子部的一端與第一隔離子部連接，第二隔離子部的另一端與第二信號線電連接。

39、本技術第二方面實施例還提供一種顯示裝置，上述第一方面任一項實施例中的顯示面板。

40、在本實施例中，觸控電極與第一隔離部電連接，觸控電極的觸控信號通過位于非顯示區的第一隔離部進行傳遞，有利于減少觸控電極對顯示區中發光單元位置的占用。隔離結構層位于驅動電路層背離基板一側，也就是位于非顯示區的第三信號線與第一隔離部非同層設置，從而能夠減少第三信號線與第一隔離部之間的位置干涉，有利于降低顯示面板的邊框尺寸，提升顯示面板的工藝性能。
