本公開涉及半導體器件，尤其涉及包括電極溝槽結構的場效應晶體管fet及其制造方法。

背景技術：

1、新世代的半導體器件，例如場效應晶體管，的技術發展旨在通過縮小器件的幾何尺寸來改善電子器件的特性并降低成本。盡管通過縮小器件的幾何尺寸可以降低成本，但是當增加每單位面積的器件功能時，必須滿足各種折衷和挑戰。例如，受例如雪崩擊穿行為影響的面積比導通電阻ronxa和可靠性要求之間的折衷需要設計優化。

2、因此，需要一種改進的場效應晶體管。

技術實現思路

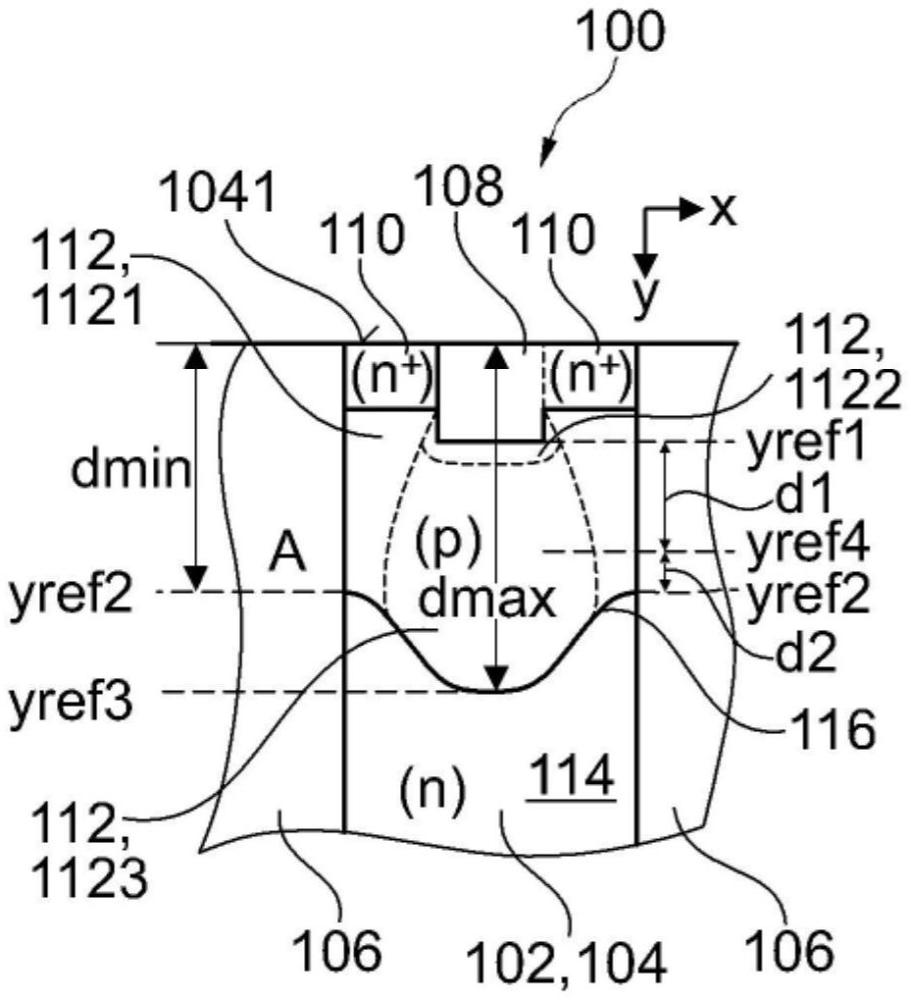

1、本公開的一個示例涉及場效應晶體管fet。該fet包括半導體襯底，該半導體襯底具有沿著第一橫向方向布置在電極溝槽結構之間的臺面。fet還包括從臺面的頂表面延伸到臺面中的凹槽接觸。凹槽接觸的底部位于第一垂直參考水平。臺面包括第一導電類型的源極區、第二導電類型的主體結構和第一導電類型的漂移區。漂移區與主體結構形成pn結。pn結在第二垂直參考水平處具有到臺面的頂表面的最小垂直距離，并且在第三垂直參考水平處具有到臺面的頂表面的最大垂直距離。在第四垂直參考水平處，主體結構的摻雜濃度沿著第一橫向方向從電極溝槽結構向臺面的中心增加到5到100倍。第四垂直參考水平位于第二垂直參考水平和第一垂直參考水平之間，與第一參考水平相距第一垂直距離。第一垂直距離是從第四垂直參考水平到第二垂直參考水平的第二垂直距離的1.5到10倍。

2、本公開的另一個示例涉及一種制造場效應晶體管fet的方法。該方法包括形成沿著第一橫向方向布置在電極溝槽結構之間的半導體襯底中的臺面。該方法還包括形成從臺面的頂表面延伸到臺面中的凹槽接觸。凹槽接觸的底部位于第一垂直參考水平。該方法還包括在臺面中形成第一導電類型的源極區。該方法還包括在臺面中形成第二導電類型的主體結構。該方法還包括在臺面中形成第一導電類型的漂移區。漂移區與主體結構形成pn結。pn結在第二垂直參考水平處具有到臺面的頂表面的最小垂直距離，并且在第三垂直參考水平處具有到臺面的頂表面的最大垂直距離。在第四垂直參考水平處，主體結構的摻雜濃度沿著第一橫向方向從電極溝槽結構向臺面的中心增加到5到100倍。第四垂直參考水平位于第二垂直參考水平和第一垂直參考水平之間，與第一參考水平相距第一垂直距離。第一垂直距離是從第四垂直參考水平到第二垂直參考水平的第二垂直距離的1.5到10倍。

3、本領域技術人員在閱讀以下詳細描述和查看附圖后將認識到附加的特征和優點。

技術特征：

1.一種場效應晶體管fet(100)，包括:

2.根據前述權利要求所述的fet(100)，其中，所述主體結構(112)包括至少主體區(1121)、主體接觸區(1122)和主體強化區(1123)的摻雜濃度分布(c1，c2，c3)的疊加，并且所述第三垂直參考水平(yref3)處的pn結(116)與沿著垂直方向在所述主體強化區(1123)的摻雜濃度分布(c3)和漂移區(114)的摻雜濃度分布(c4)之間的交點重合。

3.根據前述權利要求所述的fet(100)，其中，主體接觸區(1122)的摻雜濃度分布(c2)的最大濃度(cmax2)是主體強化區(1123)的摻雜濃度分布(c3)的最大濃度(cmax3)的5到200倍。

4.根據前述兩項權利要求中任一項所述的fet(100)，其中，主體強化區(1123)的摻雜濃度分布(c3)的最大濃度(cmax3)是主體區的摻雜濃度分布的最大濃度的5到200倍。

5.根據前述三項權利要求中任一項所述的fet(100)，其中，在電極溝槽結構(106)處或附近的第二垂直參考水平(yref2)處的主體結構(112)的摻雜濃度主要由主體區(1121)的摻雜濃度(c1)決定。

6.根據前述四項權利要求中任一項所述的fet(100)，其中，在凹槽接觸(108)的底部處或附近的第一垂直參考水平(yref1)處的主體結構(112)的摻雜濃度主要由主體接觸區(1122)的摻雜濃度(c2)決定。

7.根據前述五項權利要求中任一項所述的fet(100)，其中在第三垂直參考水平(yref3)處或附近的主體結構(112)的摻雜濃度主要由主體強化區(1123)的摻雜濃度(c3)決定。

8.根據前述權利要求中任一項所述的fet(100)，其中，第二垂直參考水平(yref2)和第三垂直參考水平(yref3)之間的絕對差具有在第一垂直參考水平(yref1)和第二垂直參考水平(yref2)之間的絕對差的從30％至150％的范圍內的值。

9.根據前述權利要求中任一項所述的fet(100)，其中，電極溝槽結構(106)包括電極結構(118)和電介質結構(120)，電極結構(118)包括柵極電極(1181)和場電極(1182)。

10.根據前述權利要求所述的fet(100)，其中，所述電介質結構(120)的一部分布置在所述柵極電極(1181)和所述場電極(1182)之間。

11.根據前述權利要求所述的fet(100)，其中，最大垂直距離大于從柵極電極(1181)的底部到臺面(104)的頂表面(1041)的垂直距離。

12.根據前述權利要求所述的fet(100)，其中，最大垂直距離小于從場電極(1182)的頂部到臺面(104)的頂表面(1041)的垂直距離。

13.根據前述權利要求中任一項所述的fet(100)，其中，fet(100)是垂直fet，具有在半導體襯底(102)的第一表面之上的源極電極和在半導體襯底(102)的第二表面之上的漏極電極，第二表面與第一表面相對。

14.一種制造場效應晶體管fet(100)的方法，該方法包括:

15.根據前述權利要求所述的方法，其中形成主體結構(112)包括形成至少主體區(1121)、主體接觸區(1122)和主體強化區(1123)的摻雜濃度分布(c1，c2，c3)的疊加，并且第三垂直參考水平(yref3)處的pn結(116)與沿著垂直方向在主體強化區(1223)的摻雜濃度分布(c3)和漂移區(114)的摻雜濃度分布(c4)之間的交點重合。

16.根據前述權利要求所述的方法，其中，在形成凹槽接觸(108)之前形成主體區(1121)。

17.根據前述兩項權利要求中任一項所述的方法，其中

18.根據前述權利要求所述的方法，其中，第一離子注入工藝的離子注入能量小于第二離子注入工藝的離子注入能量。

19.根據前述三項權利要求中任一項所述的方法，其中，第一離子注入工藝的離子注入劑量大于第二離子注入工藝的離子注入劑量。

技術總結
FET包括半導體襯底，其具有沿著第一橫向方向布置在電極溝槽結構之間的臺面。FET還包括從臺面的頂表面延伸到臺面中的凹槽接觸。凹槽接觸底部位于第一垂直參考水平。臺面包括第一導電類型的源極區、第二導電類型的主體結構和第一導電類型的漂移區。漂移區與主體結構形成pn結。pn結在第二垂直參考水平處具有到臺面的頂表面的最小垂直距離,并且在第三垂直參考水平處具有到臺面的頂表面的最大垂直距離。在第四垂直參考水平處，主體結構的摻雜濃度沿著第一橫向方向從電極溝槽結構朝向臺面的中心增加到5到100倍。第四垂直參考水平位于第二垂直參考水平和第一垂直參考水平之間，與第一參考水平相距第一垂直距離。

技術研發人員：A·霍夫曼
受保護的技術使用者：英飛凌科技股份有限公司
技術研發日：
技術公布日：2025/4/28
