本技術涉及光伏，尤其是涉及一種電池片、電池串、光伏組件和光伏發電系統。

背景技術：

1、背接觸太陽能電池是一種將發射極和基極接觸電極均放置在電池背面(非受光面)的電池，該電池的受光面無任何金屬電極遮擋。相關技術中，電池有主柵線設計，銀耗量大，生產成本高。對于無主柵電池，在電池使用的過程中，當細柵線的邊緣發生斷裂后，會照成部分細柵線上的電流無法導出，從而增大了電池的電量損失，可靠性較低。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型的一個目的在于提出一種電池片，降低了生產成本，第一邊緣柵線和第二邊緣柵線排布合理，且可以將邊緣斷裂的第一柵線和第二柵線上的電流導出，減少了電量損失，提高了使用可靠性。

2、本實用新型的第二個目的在于提出一種采用上述電池片的電池串。

3、本實用新型的第三個目的在于提出一種采用上述電池片或上述電池串的光伏組件。

4、本實用新型的第四個目的在于提出一種采用上述電池片、上述電池串或上述光伏組件的光伏發電系統。

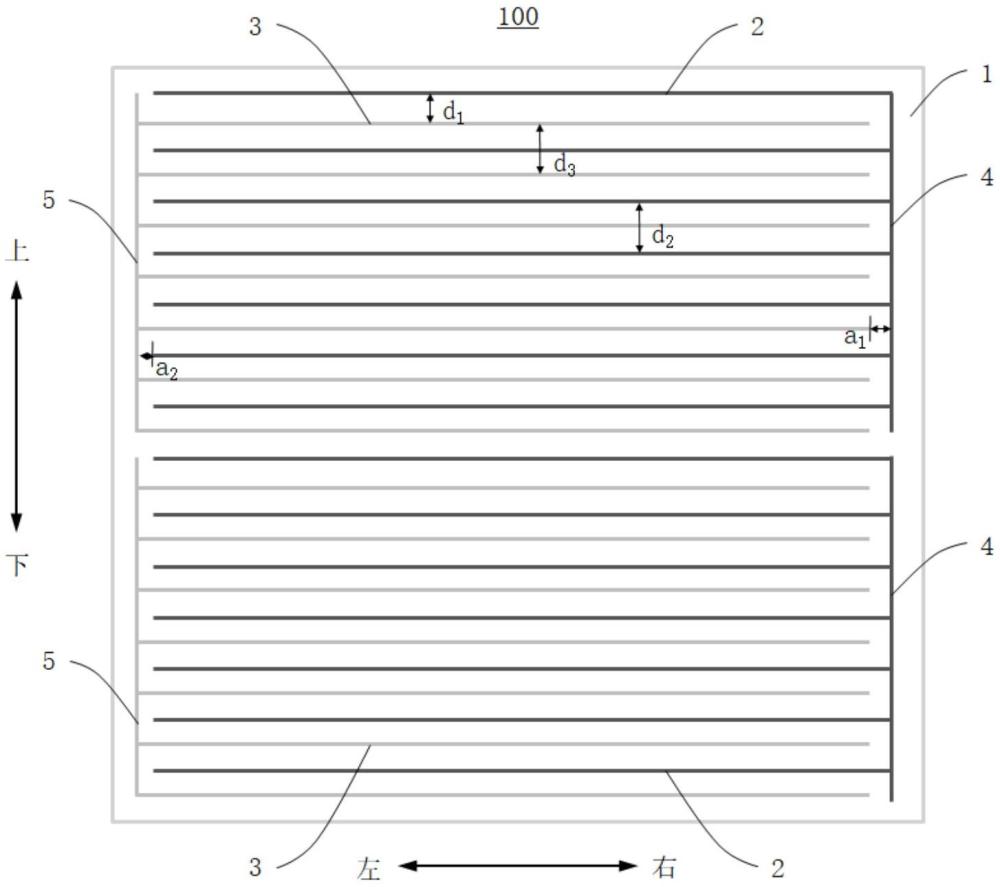

5、根據本實用新型第一方面實施例的電池片，包括：硅片本體；多個第一柵線和多個第二柵線，所述第一柵線和所述第二柵線設在所述硅片本體的厚度方向的一側，多個所述第一柵線和多個所述第二柵線沿第一方向交替間隔排布，所述第一柵線和所述第二柵線沿第二方向延伸，所述第一柵線和所述第二柵線的極性相反，所述第一方向和所述第二方向垂直；第一邊緣柵線，所述第一邊緣柵線沿所述第一方向延伸，所述第一邊緣柵線與多個所述第一柵線的沿所述第二方向的一端均相連，所述第一邊緣柵線與多個所述第二柵線的沿所述第二方向的一端均間隔開；第二邊緣柵線，所述第二邊緣柵線與所述第一邊緣柵線沿所述第二方向相對，所述第二邊緣柵線沿所述第一方向延伸，所述第二邊緣柵線與多個所述第二柵線的沿所述第二方向的另一端均相連，所述第二邊緣柵線與多個所述第一柵線的沿所述第二方向的另一端均間隔開。

6、根據本實用新型的電池片，電池片采用無主柵線設計，從而避免主柵線的漿料損耗，進而降低了電池片的生產成本，也簡化了電池片的生產步驟，提高了電池片的生產效率。此外，在第一柵線靠近第一邊緣柵線的一端或第二柵線靠近第二邊緣柵線的一端出現斷裂時，可以通過第一邊緣柵線或第二邊緣柵線將與之連接的部分第一柵線或上部分的第二柵線的電流導出，從而降低了電池片的電流損失，進而提高了電池片的使用可靠性。另外，第一邊緣柵線和第二邊緣柵線的排布方式合理簡單，從而更加有利于電池片的使用。

7、根據本實用新型的一些實施例，所述第一邊緣柵線的一端與多個所述第一柵線中沿所述第一方向鄰近所述硅片本體的一側邊緣的所述第一柵線的所述一端相連，所述第一邊緣柵線的另一端沿所述第一方向延伸至超出多個所述第一柵線中鄰近所述硅片本體的另一側邊緣的所述第一柵線的所述一端；和/或，所述第二邊緣柵線的一端與多個所述第二柵線中沿所述第一方向鄰近所述硅片本體的另一側邊緣的所述第二柵線的所述一端相連，所述第二邊緣柵線的另一端沿所述第一方向延伸至超出多個所述第二柵線中鄰近所述硅片本體的一側邊緣的所述第二柵線的所述一端。

8、根據本實用新型的一些實施例，多個所述第一柵線沿所述第二方向連續延伸；和/或，多個所述第二柵線沿所述第二方向連續延伸。

9、根據本實用新型的一些實施例，多個所述第一柵線上分別形成有多個第一斷開口，多個所述第一斷開口沿所述第二方向間隔排布，多個所述第一柵線的多個所述第一斷開口的數量相等且沿所述第一方向分別相對；多個所述第二柵線上分別形成有多個第二斷開口，多個所述第二斷開口沿所述第二方向間隔排布，多個所述第二柵線的多個所述第二斷開口的數量相等且沿所述第一方向分別相對，所述第一斷開口和所述第二斷開口錯位排布。

10、根據本實用新型的一些實施例，所述第一斷開口在所述第二方向上的長度為l1，其中，所述l1滿足：0.4mm≤l1≤1.6mm；和/或，所述第二斷開口在所述第二方向上的長度為l2，其中，所述l2滿足：0.4mm≤l2≤1.6mm。

11、根據本實用新型的一些實施例，所述第一邊緣柵線與多個所述第二柵線的沿所述第二方向的所述一端之間隔開的距離均為a1，其中，所述a1滿足：100um＜a1＜800um；和/或，所述第二邊緣柵線與多個所述第一柵線的沿所述第二方向的所述另一端之間隔開的距離均為a2，其中，所述a2滿足：100um＜a2＜800um。

12、根據本實用新型的一些實施例，所述第一邊緣柵線與所述第一柵線的寬度相等；和/或，所述第二邊緣柵線與所述第二柵線的寬度相等。

13、根據本實用新型的一些實施例，所述第一柵線具有間隔設置的多個第一電連接段，所述第一電連接段的沿所述第二方向的長度為l3，所述第一電連接段的沿所述第一方向的寬度為w1，其中，所述l3、w1分別滿足：0mm＜l3≤1.5mm，30μm≤w1≤80μm；和/或，所述第二柵線具有間隔設置的多個第二電連接段，所述第二電連接段的沿所述第二方向的長度為l4，所述第一電連接段的沿所述第一方向的寬度為w2，其中，所述l4、w2分別滿足：0mm＜l4≤1.5mm，30μm≤w2≤80μm。

14、根據本實用新型的一些實施例，所述第一柵線與相鄰的所述第二柵線之間的間距為d1，其中，所述d1滿足：0.4mm≤d1≤1mm。

15、根據本實用新型的一些實施例，相鄰的兩個所述第一柵線之間的間距為d2,其中，所述d2滿足：0.8mm≤d2≤2mm；相鄰的兩個所述第二柵線之間的間距為d3,其中，所述d3滿足：0.8mm≤d3≤2mm。

16、根據本實用新型第二方面實施例的電池串，包括：多個電池片，所述電池片為根據本實用新型上述第一方面實施例的電池片；多個互連結構件，相鄰兩個所述電池片之間通過多個所述互連結構件電連接。

17、根據本實用新型的一些實施例，多個所述互連結構件包括：多個第一互連結構件，多個所述第一互連結構件沿所述第二方向間隔排布，每個所述第一互連結構件分別與多個所述第一柵線隔開，且每個所述第一互連結構件分別與多個所述第二柵線電連接；多個第二互連結構件，多個所述第二互連結構件和多個所述第一互連結構件沿所述第二方向交錯排布，每個所述第二互連結構件分別與多個所述第二柵線隔開，且每個所述第二互連結構件分別與多個所述第一柵線電連接。

18、根據本實用新型的一些實施例，多個所述第一柵線沿所述第二方向連續延伸，每個所述第一互連結構件分別與多個所述第一柵線通過多個第一絕緣連接件隔開，多個所述第一絕緣連接件分別連接在所述第一互連結構件和多個所述第一柵線之間；和/或，多個所述第二柵線沿所述第二方向連續延伸，每個所述第二互連結構件分別與多個所述第二柵線通過多個第二絕緣連接件隔開，多個所述第二絕緣連接件分別連接在所述第二互連結構件和多個所述第二柵線之間。

19、根據本實用新型的一些實施例，所述第一絕緣連接件為絕緣膠；和/或，所述第二絕緣連接件為絕緣膠。

20、根據本實用新型的一些實施例，所述第一互連結構件包括第一邊緣互連結構件和多個第一子互連結構件，所述第一邊緣互連結構件位于多個所述第一子互連結構件的鄰近所述第二邊緣柵線的一側，多個所述第一柵線在與所述第一邊緣互連結構件相對的位置處連續，多個所述第一柵線在與所述第一子互連結構件相對的位置處斷開；所述第二互連結構件包括第二邊緣互連結構件和多個第二子互連結構件，所述第二邊緣互連結構件位于多個所述第二子互連結構件的鄰近所述第一邊緣柵線的一側，多個所述第二柵線在與所述第二邊緣互連結構件相對的位置處連續，多個所述第二柵線在與所述第二子互連結構件相對的位置處斷開。

21、根據本實用新型的一些實施例，多個所述第一柵線與多個所述第一互連結構件相對的位置處設有第三絕緣連接件，所述第一邊緣互連結構件與多個所述第一柵線相對的位置處分別設有所述第三絕緣連接件，多個所述第三絕緣連接件分別連接在所述第一邊緣互連結構件和多個所述第一柵線之間；多個所述第二柵線與所述第二互連結構件相對的位置處設有第四絕緣連接件，所述第二邊緣互連結構件與多個所述第二柵線相對的位置處分別設有所述第四絕緣連接件，多個所述第四絕緣連接件分別連接在所述第一邊緣互連結構件和多個所述第二柵線之間。

22、根據本實用新型的一些實施例，每個所述第一子互連結構件與多個所述第一柵線之間設有至少兩個所述第三絕緣連接件，所述第三絕緣連接件位于所述第一柵線與所述第一子互連結構件相對的斷開處；每個所述第二子互連結構件與多個所述第二柵線之間設有至少兩個所述第四絕緣連接件，所述第四絕緣連接件位于所述第二柵線與所述第二子互連結構件相對的斷開處。

23、根據本實用新型的一些實施例，至少兩個所述第三絕緣連接件分別設在多個所述第一柵線中沿所述第一方向最外側的兩個上；至少兩個所述第四絕緣連接件分別設在多個所述第二柵線中沿所述第一方向最外側的兩個上。

24、根據本實用新型的一些實施例，所述第一邊緣互連結構件和多個所述第一子互連結構件分別與多個所述第二柵線焊接以實現電連接；所述第二邊緣互連結構件和多個所述第二子互連結構件分別與多個所述第一柵線焊接以實現電連接。

25、根據本實用新型的一些實施例，多個所述第一子互連結構件和多個所述第二子互連結構件的遠離多個所述第一柵線和多個所述第二柵線的一側設有至少一個第五連接件。

26、根據本實用新型的一些實施例，所述第三絕緣連接件的寬度為w3，所述第三絕緣連接件的厚度為t1，其中，所述w3、t1分別滿足：100μm≤w3≤700μm，50μm≤t1≤180μm；所述第四絕緣連接件的寬度為w4，所述第四絕緣連接件的厚度為t2，其中，所述w4、t2分別滿足：100μm≤w4≤700μm，50μm≤t2≤180μm。

27、根據本實用新型的一些實施例，每個所述第一子互連結構件與多個所述第二柵線之間分別設有第一連接加強件；和/或，每個所述第二子互連結構件與多個所述第一柵線之間分別設有第二連接加強件。

28、根據本實用新型的一些實施例，所述第一連接加強件的形狀為點狀或條狀；和/或，所述第二連接加強件的形狀為點狀或條狀。

29、根據本實用新型的一些實施例，所述第一連接加強件沿第一方向或第二方向延伸，所述第一方向和所述第二方向垂直；和/或，所述第二連接加強件沿第一方向或第二方向延伸，所述第一方向和所述第二方向垂直。

30、根據本實用新型的一些實施例，所述第一連接加強件和/或所述第二連接加強件為錫膏件。

31、根據本實用新型第三方面實施例的光伏組件，包括根據本實用新型上述第一方面實施例的電池片，或根據本實用新型上述第二方面實施例的電池串。

32、根據本實用新型第四方面實施例的光伏發電系統，包括根據本實用新型上述第一方面實施例的電池片，或根據本實用新型上述第二方面實施例的電池串，或根據本實用新型上述第三方面實施例的光伏組件。

33、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。
