本技術涉及固定座，尤其涉及一種具有散熱功能的固定座。

背景技術：

1、試驗設備是用于進行科學實驗、工程測試或其他技術驗證的工具或設備，它們通常被設計用來模擬特定條件下的各種情況，以便進行數據收集、分析和結論推斷，這些設備的種類和用途多種多樣，包括實驗室儀器、工業測試設備、醫療診斷工具等，試驗設備在各個領域都起著至關重要的作用，有助于推動科學研究、工程創新和技術進步，試驗設備固定座是用于將試驗設備穩固地安裝在特定位置的設備，這種固定座可以使得試驗設置在試驗中的穩定。

2、現有的固定座大多只具有對設備進行支撐固定的作用，在試驗設備的工作過程中會產生大量的熱，如果設備的熱量過大會影響設備的正常運行，設置可能會存在一定的危險，普通的固定座對設備的散熱效果不佳，大多只能依靠設備自身與空氣進行熱量交換進行散熱。因此，本實用新型提供一種具有散熱功能的固定座，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種具有散熱功能的固定座，該固定座通過設置散熱功能可以有效降低設備溫度，保持設備處于適宜的工作溫度范圍，從而提高設備的性能穩定性，并且設置減震結構，可以減少外部晃動對試驗設備的影響。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種具有散熱功能的固定座，包括底座和承接板，所述底座下端中間處固定設置有水箱，所述水箱下端固定設置有制冷片，所述底座內底面靠后處固定設置有水泵，所述水泵輸出端固定設置有出水管，所述出水管下端貫穿至水箱內部，所述承接板上端開設有凹槽，所述凹槽內部靠上處固定設置有銅板；

4、所述承接板下端靠兩側處均固定設置有固定塊，所述底座兩側內壁靠上處均固定設置有二號彈簧阻尼器，兩個所述二號彈簧阻尼器相對一端均固定設置有連接塊，兩個所述連接塊下端均開設有移動槽，兩個所述移動槽內部均活動套設有固定桿，兩個所述固定桿下端均固定設置有固定板，兩個所述固定桿周身均活動套設有套環，兩個所述套環上下兩端均固定設置有第二彈簧，兩個所述套環相對一側均鉸接設置有伸縮桿，兩個所述伸縮桿周身均活動套設有第一彈簧；

5、通過上述技術方案，該固定座通過水箱和制冷片對水制冷，通過水泵循環冷水對設備散熱，通過在底座和承接板之間設置減振結構，減少外部振動對設備的干擾，提高試驗結果準確性和可重復性。

6、進一步地，所述承接板上端靠兩側處均固定設置有支撐板，兩個所述支撐板內部均螺紋套設有螺桿，兩個所述螺桿相對一端均轉動設置有夾板；

7、通過上述技術方案，通過設置支撐板用于支撐夾板，通過設置夾板可以用于夾持試驗設備，使得試驗設備更加穩定地放在固定座上，通過轉動螺桿可以調節夾板間的距離。

8、進一步地，所述出水管盤繞設置在凹槽內底面，所述出水管設置為軟管；

9、通過上述技術方案，通過設置出水管盤繞設置在凹槽內底面，使得出水管與銅板的接觸面積更大，通過將出水管設置為軟管并在底座內部設置較長一節，在進行減震緩沖時不會將出水管振斷。

10、進一步地，所述承接板下端面前后兩側處均固定設置有一號彈簧阻尼器，兩個所述一號彈簧阻尼器下端均與底座內底面固定連接；

11、通過上述技術方案，通過設置一號彈簧阻尼器可以用于支撐承接板下端的前后兩側并且進行緩沖減震。

12、進一步地，所述底座下端固定設置有多個支腿，所述制冷片制熱端固定設置有多個散熱片；

13、通過上述技術方案，通過設置支腿可以將底座架起，通過設置散熱片可以對制冷片的制熱端進行散熱。

14、進一步地，所述底座下端靠兩側處均開設有滑槽，兩個所述固定板下端均固定設置有多個滑輪，多個所述滑輪分別在兩個滑槽中滑動設置；

15、通過上述技術方案，通過設置滑槽和滑輪在進行減震時可以進行移動。

16、進一步地，兩個所述伸縮桿上端分別與兩個固定塊鉸接設置，所述底座內壁和承接板周身靠下側之間固定設置有彈力布；

17、通過上述技術方案，通過設置彈力布可以對承接板和底座之間的縫隙進行封住，并且設置彈力布在晃動時可以進行連接。

18、本實用新型具有如下有益效果：

19、1、本實用新型提出的一種具有散熱功能的固定座，該固定座通過在底座的下側設置水箱和制冷片，通過制冷片對水箱內部的水制冷，再通過水泵將冷水抽出，出水管盤繞設置在凹槽的底部，并且在凹槽內部設置銅板，通過冷水將冷氣通過銅板傳出，對上側的試驗設備進行散熱，可以有效降低設備溫度，保持設備處于適宜的工作溫度范圍，從而提高設備的性能穩定性。

20、2、本實用新型提出的一種具有散熱功能的固定座，該固定座設置底座和承接板，在底座和承接板之間設置減震結構，在許多試驗環境中，周圍環境可能存在放置試驗設備的桌子晃動的因素，這些振動可能會對試驗設備的性能和準確性產生負面影響，設置減振結構可以有效地減少外部振動對試驗設備的干擾，提高試驗結果的準確性和可重復性。

技術特征：

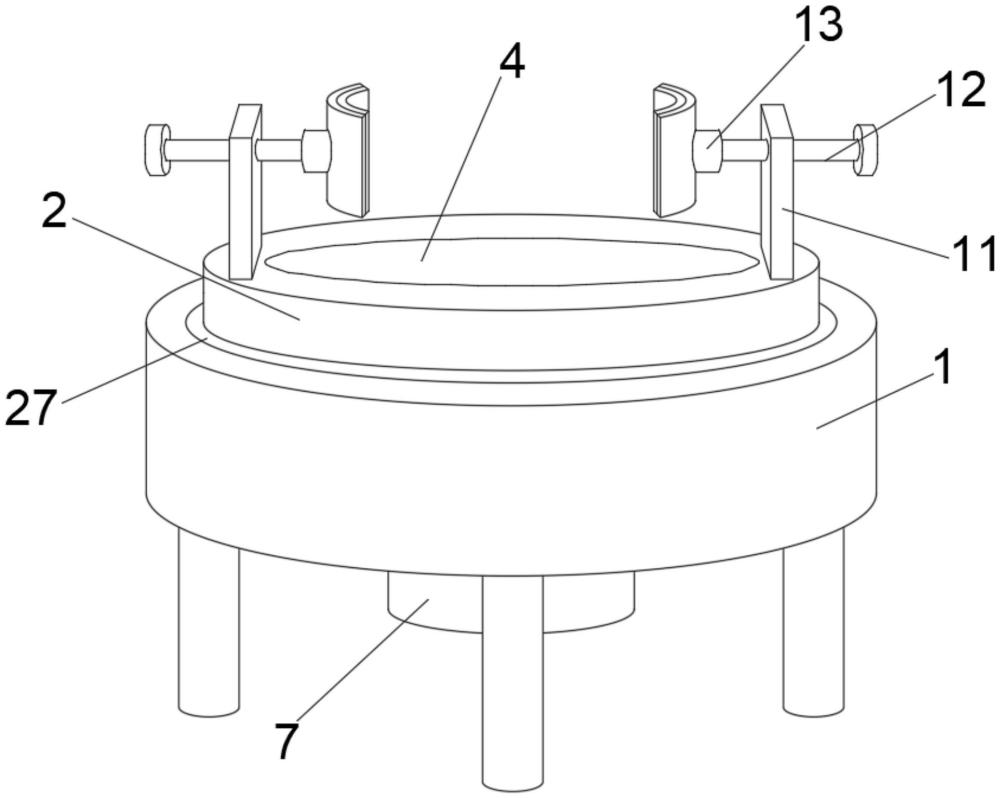

1.一種具有散熱功能的固定座，包括底座(1)和承接板(2)，其特征在于：所述底座(1)下端中間處固定設置有水箱(7)，所述水箱(7)下端固定設置有制冷片(8)，所述底座(1)內底面靠后處固定設置有水泵(6)，所述水泵(6)輸出端固定設置有出水管(5)，所述出水管(5)下端貫穿至水箱(7)內部，所述承接板(2)上端開設有凹槽(3)，所述凹槽(3)內部靠上處固定設置有銅板(4)；

2.根據權利要求1所述的一種具有散熱功能的固定座，其特征在于：所述承接板(2)上端靠兩側處均固定設置有支撐板(11)，兩個所述支撐板(11)內部均螺紋套設有螺桿(12)，兩個所述螺桿(12)相對一端均轉動設置有夾板(13)。

3.根據權利要求1所述的一種具有散熱功能的固定座，其特征在于：所述出水管(5)盤繞設置在凹槽(3)內底面，所述出水管(5)設置為軟管。

4.根據權利要求1所述的一種具有散熱功能的固定座，其特征在于：所述承接板(2)下端面前后兩側處均固定設置有一號彈簧阻尼器(14)，兩個所述一號彈簧阻尼器(14)下端均與底座(1)內底面固定連接。

5.根據權利要求1所述的一種具有散熱功能的固定座，其特征在于：所述底座(1)下端固定設置有多個支腿(10)，所述制冷片(8)制熱端固定設置有多個散熱片(9)。

6.根據權利要求1所述的一種具有散熱功能的固定座，其特征在于：所述底座(1)下端靠兩側處均開設有滑槽(25)，兩個所述固定板(24)下端均固定設置有多個滑輪(26)，多個所述滑輪(26)分別在兩個滑槽(25)中滑動設置。

7.根據權利要求1所述的一種具有散熱功能的固定座，其特征在于：兩個所述伸縮桿(20)上端分別與兩個固定塊(15)鉸接設置，所述底座(1)內壁和承接板(2)周身靠下側之間固定設置有彈力布(27)。

技術總結
本技術涉及固定座技術領域，公開了一種具有散熱功能的固定座，包括底座和承接板，所述底座下端中間處固定設置有水箱，所述水箱下端固定設置有制冷片，所述底座內底面靠后處固定設置有水泵，所述水泵輸出端固定設置有出水管，所述出水管下端貫穿至水箱內部，所述承接板上端開設有凹槽，所述凹槽內部靠上處固定設置有銅板，所述承接板下端靠兩側處均固定設置有固定塊，所述底座兩側內壁靠上處均固定設置有二號彈簧阻尼器。本技術中，該固定座通過設置散熱功能可以有效降低設備溫度，保持設備處于適宜的工作溫度范圍，從而提高設備的性能穩定性，并且設置減震結構，可以減少外部晃動對試驗設備的影響。

技術研發人員：陳清山,王夢輝,王九龍,鄧龍發,詹鴻偉
受保護的技術使用者：廈門永贊工貿有限公司
技術研發日：20240711
技術公布日：2025/4/28
