本技術屬于路口道路交通，具體涉及一種電子設備散熱結構。

背景技術：

1、由于戶外電子設備長時間暴露于日光之下，加上自身元器件的發熱，熱量不斷累積，故戶外電子設備的散熱設計尤為重要。電子設備散熱效率又跟散熱部件的加工精度、相互間隙關系密切，而一般加工方式的精度和裝配精度難以滿足良好的散熱需要，加上現有電子設備內部大多為剛性結構，散熱結構也為硬支撐，綜合造成導熱不良的問題，故亟需一種可補償加工誤差和裝配誤差的柔性支架散熱結構。

技術實現思路

1、本實用新型的目的在于提供一種電子設備散熱結構，以解決背景技術中現有的電子設備散熱結構因其加工和裝配精度以及設備內部大多為剛性結構的原因?qū)е卵b配效率低和導熱效率不高的問題，提升了裝置的耐用性。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種電子設備散熱結構，包括：浮動支架和固定支架；所述固定支架設置在設備基座上，所述浮動支架的底部和固定支架頂部分別設置浮動支架彈簧座和固定支架彈簧座，所述浮動支架彈簧座和固定支架彈簧座之間套設彈簧，所述彈簧下端固定在固定支架彈簧座內，彈簧上端固定在浮動支架彈簧座內，使浮動支架浮動安裝在固定支架架上。

4、進一步地，所述浮動支架周側設置導向部，所述導向部設置浮動導向孔，所述浮動導向孔通過導向螺栓與固定支架設置的導向螺栓安裝位連接。

5、進一步地，所述浮動導向孔沿豎直方向開設，使浮動支架相對固定支架上下移動。

6、進一步地，所述浮動支架頂部固定安裝若干安全柱，所述散熱元件穿設在安全柱上，所述安全柱頂端支撐散熱片，所述散熱片和散熱元件之間設置導熱塊，用于將散熱元件熱量導出。

7、進一步地，所述安全柱和浮動支架連接處設置散熱元件安裝位，使散熱片和浮動支架保持間距。

8、進一步地，所述安全柱設置在浮動支架的四角位置。

9、進一步地，所述導熱塊緊貼在散熱元件的發熱源上。

10、進一步地，所述設備基座為設備外殼或固定座。

11、相對于現有技術，本實用新型的有益效果是：

12、(1)本實用新型通過在浮動支架和固定支架之間分別設置浮動支架彈簧座和固定支架彈簧座的方式，將彈簧上下兩端套設在兩彈簧座內，用于浮動支架浮動安裝在固定支架架上，此時由于彈簧相互獨立且在豎直方向上浮動支架有一定活動余量，能夠使支架內設置的導熱塊的頂面與散熱片的底面因其自身缺陷導致的尺寸間隙誤差和各自的形位誤差被自動補償，兩個表面被互相貼緊，解決了傳統剛性結構導熱及散熱差的問題，提高了導熱和轉配的效率。

13、(2)本實用新型通過在浮動支架周側設置導向部，導向部上設置浮動導向孔，通過導向螺栓的作用，將浮動支架和固定支架連接在一起，其中因浮動導向孔沿豎直方向開設，能夠使浮動支架相對固定支架上下移動，進一步限制浮動支架的活動范圍，保障了散熱的效果。

技術特征：

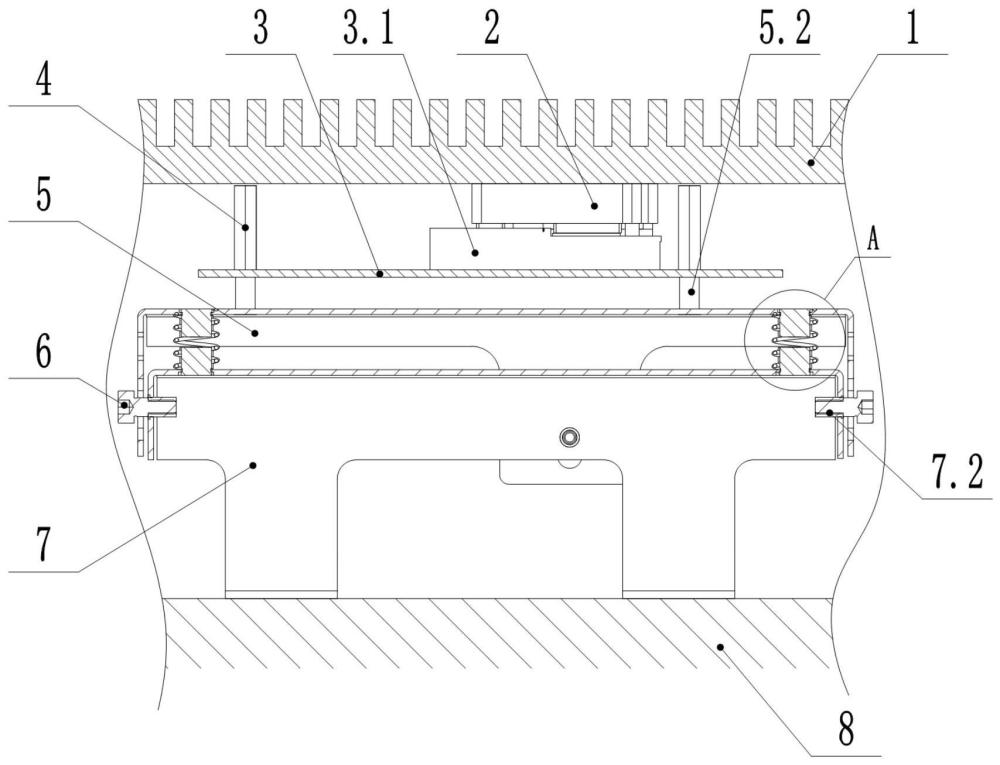

1.一種電子設備散熱結構，其特征在于，包括：浮動支架(5)和固定支架(7)；所述固定支架(7)設置在設備基座(8)上，所述浮動支架(5)的底部和固定支架(7)頂部分別設置浮動支架彈簧座(5.1)和固定支架彈簧座(7.1)，所述浮動支架彈簧座(5.1)和固定支架彈簧座(7.1)之間套設彈簧(9)，所述彈簧(9)下端固定在固定支架彈簧座(7.1)內，所述彈簧(9)上端固定在浮動支架彈簧座(5.1)內，使浮動支架(5)浮動安裝在固定支架(7)架上。

2.根據權利要求1所述的電子設備散熱結構，其特征在于：所述浮動支架(5)周側設置導向部，所述導向部設置浮動導向孔(5.3)，所述浮動導向孔(5.3)通過導向螺栓(6)與固定支架(7)設置的導向螺栓安裝位(7.2)連接。

3.根據權利要求2所述的電子設備散熱結構，其特征在于：所述浮動導向孔(5.3)沿豎直方向開設，使浮動支架(5)相對固定支架(7)上下移動。

4.根據權利要求1所述的電子設備散熱結構，其特征在于：所述浮動支架(5)頂部固定安裝若干安全柱(4)，散熱元件(3)穿設在安全柱(4)上，所述安全柱(4)頂端支撐散熱片(1)，所述散熱片(1)和散熱元件(3)之間設置導熱塊(2)，用于將散熱元件(3)熱量導出。

5.根據權利要求4所述的電子設備散熱結構，其特征在于：所述安全柱(4)和浮動支架(5)連接處設置散熱元件安裝位(5.2)，使散熱片(1)和浮動支架(5)保持間距。

6.根據權利要求4所述的電子設備散熱結構，其特征在于：所述安全柱(4)設置在浮動支架(5)的四角位置。

7.根據權利要求4所述的電子設備散熱結構，其特征在于：所述導熱塊(2)緊貼在散熱元件(3)的發熱源(3.1)上。

8.根據權利要求1所述的電子設備散熱結構，其特征在于：所述設備基座(8)為設備外殼或固定座。

技術總結
本技術屬于路口道路交通技術領域，具體涉及一種電子設備散熱結構，包括：浮動支架和固定支架；所述固定支架設置在設備基座上，所述浮動支架的底部和固定支架頂部分別設置浮動支架彈簧座和固定支架彈簧座，所述浮動支架彈簧座和固定支架彈簧座之間套設彈簧，所述彈簧下端固定在固定支架彈簧座內，彈簧上端固定在浮動支架彈簧座內，使浮動支架浮動安裝在固定支架架上。本技術解決了現有的電子設備散熱結構因其加工和裝配精度以及設備內部大多為剛性結構的原因?qū)е卵b配效率低和導熱效率不高的問題，提升了裝置的耐用性。

技術研發人員：閆軍,馬浩哲
受保護的技術使用者：智慧互通科技股份有限公司
技術研發日：20240321
技術公布日：2025/4/28
