本申請涉及線路板切割的領域,尤其是涉及一種線路板切割用限位裝置。
背景技術:
1、線路板在生產的過程中,需要對其邊緣進行切割,將長度過長的線路板進行切除。
2、申請?zhí)枮?01921990607.3的專利文件公開了一種線路板生產用切割裝置,包括底座,底座頂部一側設有一號l板,一號l板頂部一側貫穿開鑿有移動槽,與現有技術相比,本實用新型的有益效果是:通過二號l板與螺紋桿的螺紋連接,搭配把手、二號壓板的使用,方便對限位槽內線路板進行限位,且二號壓板底部的橡膠墊可以對線路板受壓時對線路板產生很好的限位;通過移動槽/滑槽、滑塊、限位塊、壓桿、一號壓板、切割刀以及切割線的搭配使用,方便對線路板進行切割,且固定在一號壓板底部和限位塊頂部之間彈簧,方便在切割任務完成后,進行復位,使切割刀遠離限位板,避免對線路板造成后期的傷害;通過設有的刻度線,方便對線路板進行長度尺寸合適的切割工作,操作方便。
3、上述技術方案中切割刀在完成切割任務后缺乏相應的收納工具,當工作人員對工作臺面進行清理時,不可避免地要清理切割刀下方的位置,存在一定的安全隱患問題,因此我們提出一種線路板切割用限位裝置來解決這個問題。
4、本背景技術所公開的上述信息僅僅用于增加對本申請背景技術的理解,因此,其可能包括不構成本領域普通技術人員已知的現有技術。
技術實現思路
1、為了解決切割刀在完成切割任務后缺乏相應的收納工具,當工作人員對工作臺面進行清理時,不可避免地要清理切割刀下方的位置,存在一定的安全隱患問題,本申請?zhí)峁┮环N線路板切割用限位裝置。
2、本申請?zhí)峁┑囊环N線路板切割用限位裝置采用如下的技術方案:
3、一種線路板切割用限位裝置,包括安裝殼,所述安裝殼的外側固定連接有l(wèi)型支架,所述l型支架的內側螺紋連接有限位組件,所述限位組件包括轉桿與橡膠墊,所述安裝殼上設置有移動機構,所述移動機構上設置有調節機構。
4、優選的,所述移動機構包括電機,所述電機固定連接在安裝殼的外側,所述電機的輸出軸一端通過聯軸器傳動連接有第一螺紋桿,所述第一螺紋桿遠離電機的一端轉動連接在安裝殼的內側,所述安裝殼的內側固定連接有兩個第一導向桿,所述第一螺紋桿的外側螺紋連接有移動板,所述移動板滑動連接在兩個第一導向桿的外側。
5、優選的,所述調節機構包括凹型連接架,所述凹型連接架固定連接在移動板的外側,所述凹型連接架上開設有導向槽,所述凹型連接架的外側固定連接有收納盒。
6、優選的,所述凹型連接架的頂部固定連接有氣缸,所述氣缸的輸出端貫穿凹型連接架并固定連接有連接塊,所述凹型連接架的內側固定連接有兩個第二導向桿,所述連接塊滑動連接在兩個第二導向桿的外側。
7、優選的,所述第二導向桿的兩端均固定連接有防護套,所述連接塊的內側轉動連接有連桿,所述連桿的內側安裝有切割刀。
8、優選的,所述連桿的外側固定連接有矩形塊,所述矩形塊的外側轉動連接有圓管,所述圓管轉動連接在導向槽的內側。
9、綜上所述,本申請包括以下有益技術效果:
10、1.通過氣缸向回收縮,可使圓管沿著導向槽移動,進而使其切割刀向上轉動,從而收納到收納盒的內側,防止工作人員對其裝置進行清潔時帶來的安全隱患;
11、2.通過啟動氣缸,氣缸帶動底部固定連接的連接塊沿著兩個第二導向桿的方向進行移動,由于連接塊的內側轉動連接有連桿,連桿的內側安裝有切割刀,連桿的外側固定連接有矩形塊,矩形塊的外側轉動連接有圓管,因此當連接塊帶動連桿上下移動時,可使圓管沿著導向槽的方向移動,使其收納的切割刀旋轉180°,對底部設置的物料進行切割,通過移動板的來回移動,可調整對底部物料的切割距離,無需手工操作,機械化程度高。

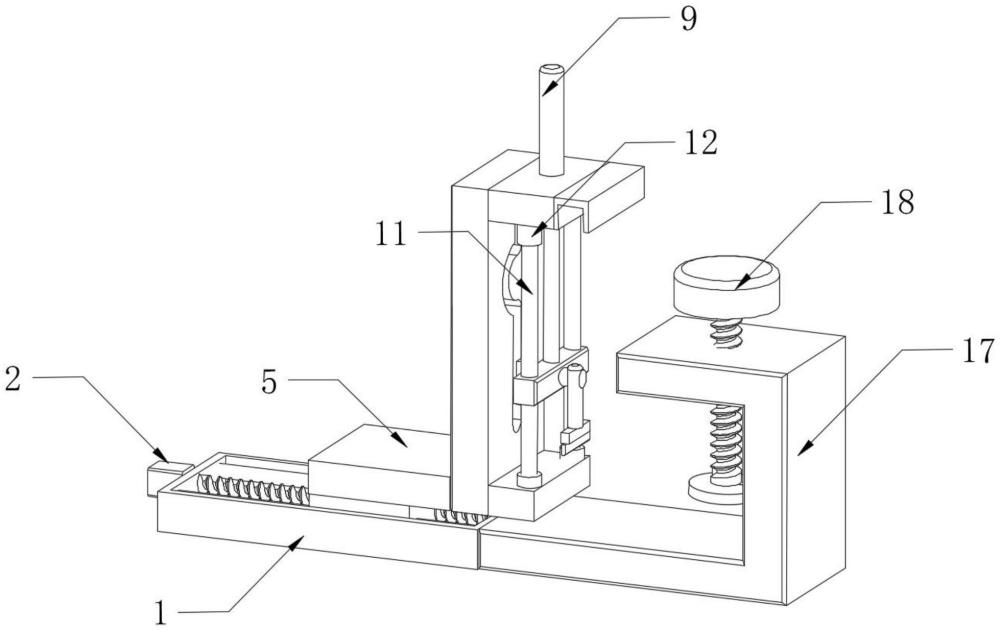

1.一種線路板切割用限位裝置,包括安裝殼(1),其特征在于:所述安裝殼(1)的外側固定連接有l(wèi)型支架(17),所述l型支架(17)的內側螺紋連接有限位組件(18),所述限位組件(18)包括轉桿與橡膠墊,所述安裝殼(1)上設置有移動機構,所述移動機構上設置有調節機構。
2.根據權利要求1所述的一種線路板切割用限位裝置,其特征在于:所述移動機構包括電機(2),所述電機(2)固定連接在安裝殼(1)的外側,所述電機(2)的輸出軸一端通過聯軸器傳動連接有第一螺紋桿(3),所述第一螺紋桿(3)遠離電機(2)的一端轉動連接在安裝殼(1)的內側,所述安裝殼(1)的內側固定連接有兩個第一導向桿(4),所述第一螺紋桿(3)的外側螺紋連接有移動板(5),所述移動板(5)滑動連接在兩個第一導向桿(4)的外側。
3.根據權利要求1所述的一種線路板切割用限位裝置,其特征在于:所述調節機構包括凹型連接架(6),所述凹型連接架(6)固定連接在移動板(5)的外側,所述凹型連接架(6)上開設有導向槽(7),所述凹型連接架(6)的外側固定連接有收納盒(8)。
4.根據權利要求3所述的一種線路板切割用限位裝置,其特征在于:所述凹型連接架(6)的頂部固定連接有氣缸(9),所述氣缸(9)的輸出端貫穿凹型連接架(6)并固定連接有連接塊(10),所述凹型連接架(6)的內側固定連接有兩個第二導向桿(11),所述連接塊(10)滑動連接在兩個第二導向桿(11)的外側。
5.根據權利要求4所述的一種線路板切割用限位裝置,其特征在于:所述第二導向桿(11)的兩端均固定連接有防護套(12),所述連接塊(10)的內側轉動連接有連桿(13),所述連桿(13)的內側安裝有切割刀(16)。
6.根據權利要求5所述的一種線路板切割用限位裝置,其特征在于:所述連桿(13)的外側固定連接有矩形塊(14),所述矩形塊(14)的外側轉動連接有圓管(15),所述圓管(15)轉動連接在導向槽(7)的內側。
