本發明涉及顯示面板的設計制造，尤其涉及到一種顯示面板。

背景技術：

1、隨著顯示面板制備技術的不斷發展，人們對顯示面板的質量以及顯示性能均提出了更高的要求。

2、為了進一步提高顯示面板的發光性能，目前采用硅基(si)電路基板材料作為襯底并進一步在其上形成si-uled發光器件。相對于傳統的發光器件，si-uled具有體積更小且亮度更高的優點而受關注。但是，現有技術中，在制備形成上述發光器件時，由于si-uled體積較小，當將多個不同顏色的發光件水平設置在該硅基電路基板上，并使其正常工作時，不同顏色的發光件在水平方向上的發出的光線較發散，收斂效果不理想，無法將光線匯集并集中于同一區域內，進而導致該發光器件在正常工作時容易出現色散，甚至出現嚴重的圖文色彩分離的問題，不利于面板顯示效果的進一步提高。

3、綜上所述，現有技術中在，在制備并形成硅基顯示面板發光器件時，該硅基發光器件中的光線發散嚴重，無法匯集并集中于同一區域內，進而容易出現色散等顯示不良的問題。

技術實現思路

1、本發明實施例提供一種顯示面板，以有效的改善現有的顯示面板在發光顯示時，光線容易出現色散，顯示效果不理想的問題。

2、為解決上述技術問題，本發明實施例的第一方面，提供一種顯示面板，包括陣列設置于硅基電路板上的發光器件，所述發光器件包括設置于第一子像素區域內的第一發光器件、設置于第二子像素區域內的第二發光器件、設置于第三子像素區域內的第三發光器件；

3、棱鏡組，對應設置于不同的子像素區域內的所述發光器件的出光側；

4、其中，所述棱鏡組包括設置于所述第一子像素區域內的第一變向棱鏡、設置于所述第二子像素區域內并與所述第一變向棱鏡相對的第二變向棱鏡、以及設置于所述第三子像素區域內的聚合棱鏡；

5、且所述第一變向棱鏡、所述第二變向棱鏡將各對應所述發光器件的出射光反射至所述聚合棱鏡射出后形成顯示光。

6、根據本發明一實施例，所述第一發光器件內至少設置有與所述硅基電路基板電性連接的第一顏色發光層；

7、所述第二發光器件內至少設置有與所述硅基電路基板電性連接的第二顏色發光層；

8、所述第三發光器件內至少設置有與所述硅基電路基板電性連接的第三顏色發光；

9、其中，所述第一變向棱鏡包括第一反射面，所述第二變向棱鏡包括第二反射面，所述聚合棱鏡包括第一出光面，至少所述第一發光器件或所述第二發光器件發出的光線經過所述第一反射面或所述第二反射面的反射，匯集至所述第一出光面上并射出。

10、根據本發明一實施例，所述第一子像素區域與所述第二子像素區域設置在第一方向上，且設置于所述第三子像素區域的同一側，

11、其中，所述第一子像素區域與所述第二子像素區域在第一方向上的長度之和小于或等于所述第三子像素區域在所述第一方向上的長度。

12、根據本發明一實施例，所述第一變向棱鏡與所述第二變向棱鏡的結構相同，且所述第一變向棱鏡的所述第一反射面的傾斜方向與所述第二變向棱鏡的所述第二反射面的傾斜方向相同。

13、根據本發明一實施例，所述第一發光器件、所述第二發光器件以及所述第三發光器件均包括在出光方向上設置的第一顏色發光層、第二顏色發光層以及第三顏色發光層；

14、其中，在每一發光器件中，所述第一顏色發光層、所述第二顏色發光層、所述第三顏色發光層中，一層發光層通過電極與所述硅基電路基板電性連接，另兩層的發光層與所述硅基電路基板絕緣設置。

15、根據本發明一實施例，所述顯示面板還包括介質層以及設置于相鄰兩所述發光層之間的鍵合層；

16、其中，每一所述發光器件內一發光層與所述硅基電路基板電性連接，所述棱鏡組設置于所述介質層內，且所述棱鏡組的折射率小于所述介質層的折射率。

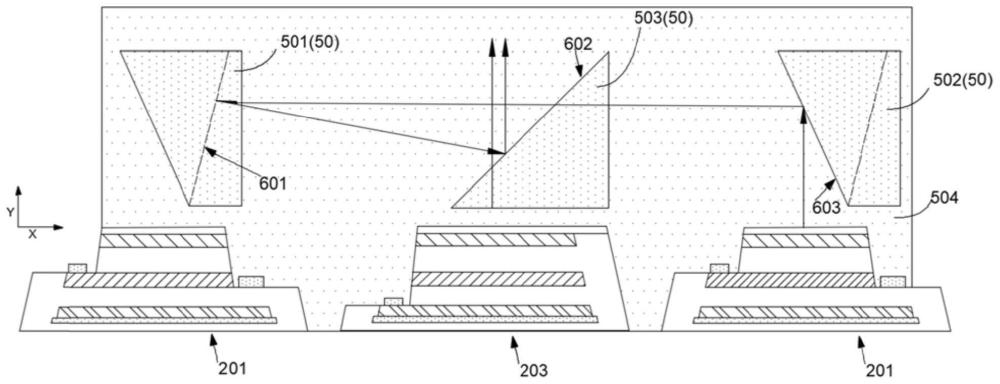

17、根據本發明一實施例，所述第一子像素區域與所述第二子像素區域并排設置，且分別設置在所述第三子像素區域相對的兩側。

18、根據本發明一實施例，所述聚合棱鏡的所述第一出光面包括第一子出光面以及第二子出光面；

19、其中，所述第一子像素區域內的光線經過所述第一反射面反射至所述第一子出光面上并射出，所述第二子像素區域內的光線經過所述第二反射面反射至所述第二子出光面上并射出

20、根據本發明一實施例，所述發光器件的第一子像素區域與所述發光器件的第二子像素并排設置，且設置在所述發光器件的第三子像素區域的同一側

21、根據本發明一實施例，所述第一變向棱鏡的第一反射面、所述第二變向棱鏡的第二反射面以及所述聚合棱鏡的第一出光面的傾斜角度相同。

22、本發明實施例的有益效果：相比現有技術，本申請實施例提供一種顯示面板。該顯示面板包括設置于硅基電路基板上的發光器件，發光器件包括第一發光器件、第二發光器件以及第三發光器件，棱鏡組至少包括第一變向棱鏡、第二變向棱鏡以及聚合棱鏡。不同的棱鏡對應設置在不同色的發光器件上，且第一變向棱鏡與第二變向棱鏡將各對應發光器件的出射光反射至聚合棱鏡射出后形成顯示光。本申請實施例中，通過設置棱鏡組，通過棱鏡組內不同的棱鏡對光線進行作用，進而將不同像素區域內的光線匯集至同一發光器件對應的棱鏡組的出光面上，然后射出，從而有效的提高了出光中心處光線的集中度，降低面板的色散，并提高器件的顯示效果。

技術特征：

1.一種顯示面板，其特征在于，包括陣列設置于硅基電路板上的發光器件，所述發光器件包括設置于第一子像素區域內的第一發光器件、設置于第二子像素區域內的第二發光器件、設置于第三子像素區域內的第三發光器件；

2.根據權利要求1所述的顯示面板，其特征在于，所述第一發光器件內設置有與所述硅基電路基板電性連接的第一顏色發光層；

3.根據權利要求2所述的顯示面板，其特征在于，所述第一發光器件、所述第二發光器件以及所述第三發光器件均包括在出光方向上設置的第一顏色發光層、第二顏色發光層以及第三顏色發光層；

4.根據權利要求2所述的顯示面板，其特征在于，所述第一子像素區域與所述第二子像素區域設置在第一方向上，且設置于所述第三子像素區域的同一側，

5.根據權利要求2所述的顯示面板，其特征在于，所述第一變向棱鏡與所述第二變向棱鏡的結構相同，且所述第一變向棱鏡的所述第一反射面的傾斜方向與所述第二變向棱鏡的所述第二反射面的傾斜方向相同。

6.根據權利要求1所述的顯示面板，其特征在于，所述顯示面板還包括介質層以及設置于相鄰兩所述發光層之間的鍵合層；

7.根據權利要求2所述的顯示面板，其特征在于，所述第一子像素區域與所述第二子像素區域并排設置，且分別設置在所述第三子像素區域相對的兩側。

8.根據權利要求7所述的顯示面板，其特征在于，所述聚合棱鏡的所述第一出光面包括第一子出光面以及第二子出光面；

9.根據權利要求1所述的顯示面板，其特征在于，所述發光器件的第一子像素區域與所述發光器件的第二子像素并排設置，且設置在所述發光器件的第三子像素區域的同一側。

10.根據權利要求9所述的顯示面板，其特征在于，所述第一變向棱鏡的第一反射面、所述第二變向棱鏡的第二反射面以及所述聚合棱鏡的第一出光面的傾斜角度相同。

技術總結
本申請實施例提供一種顯示面板。該顯示面板包括設置于硅基電路基板上的發光器件，發光器件包括第一發光器件、第二發光器件以及第三發光器件，棱鏡組至少包括第一變向棱鏡、第二變向棱鏡以及聚合棱鏡。不同的棱鏡對應設置在不同色的發光器件上，且第一變向棱鏡與第二變向棱鏡將各對應發光器件的出射光反射至聚合棱鏡射出后形成顯示光。本申請實施例中，通過設置棱鏡組，通過棱鏡組內不同的棱鏡對光線進行作用，進而將不同像素區域內的光線匯集至同一發光器件對應的棱鏡組的出光面上，然后射出，從而有效的提高了出光中心處光線的集中度，降低面板的色散，并提高器件的顯示效果。

技術研發人員：周威龍,孫亮
受保護的技術使用者：武漢華星光電半導體顯示技術有限公司
技術研發日：
技術公布日：2025/4/28
