本技術實施例涉及電子器件，特別是涉及一種屏蔽罩、電路板組件及電子設備。

背景技術：

1、在電子設備中，為了保護電子元件免受外界電磁干擾，或防止電子元件之間產生電磁干擾，通常會采用屏蔽罩來罩設電子元件。目前的屏蔽罩通常為一體化結構。

2、在實現本申請實施例的過程中，發明人發現：一體化屏蔽罩的設置在電子元件損壞需要更換或維修時，需要整體拆除屏蔽罩，不便于操作，導致維護成本較高。

技術實現思路

1、鑒于上述問題，本實用新型實施例提供了一種屏蔽罩、電路板組件及電子設備，克服了上述問題或者至少部分地解決了上述問題。

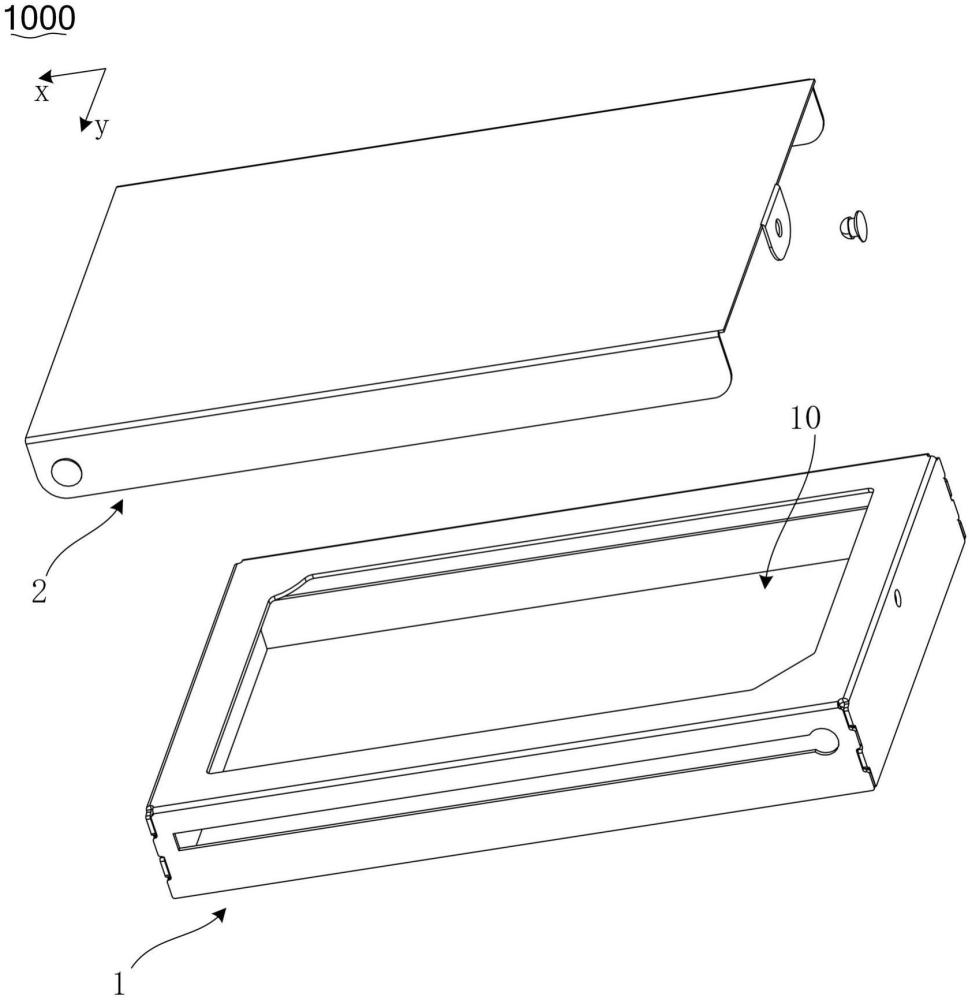

2、為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種屏蔽罩，包括框體和蓋板，所述包括側板，所述側板圍合成收容空間，所述側板沿第一方向設有導軌，所述蓋板設于所述框體，所述蓋板蓋設于所述收容空間，以將所述收容空間的一端封閉，所述蓋板設有導塊，所述導塊可于所述導軌內滑動以使所述蓋板相對所述框體滑動。

3、可選的，所述導軌為設置于所述側板的長條通孔，所述長條通孔連通所述收容空間并且平行于所述第一方向。

4、可選的，所述蓋板的邊緣延伸有連接板，所述導塊設于所述連接板的一端，所述導塊可沿所述長條通孔滑動，所述連接板用于將所述長條通孔封閉。

5、可選的，所述長條通孔的兩端設有安裝孔，所述安裝孔的直徑大于所述長條通孔的寬度，所述安裝孔用于供所述導塊套入或退出所述長條通孔。

6、可選的，所述導塊設有限位槽，所述限位槽用于與所述長條通孔的邊緣相配合，以使所述導塊沿所述長條通孔滑動。

7、可選的，所述蓋板遠離所述導塊的另一端的邊緣延伸有固定板，所述固定板設有固定孔，所述固定孔供螺釘穿過以將所述蓋板固定于所述框體。

8、可選的，所述側板包括依次首尾連接的第一側板、第二側板、第三側板和第四側板，所述第一側板和所述第三側板均平行于所述第一方向，所述第二側板和所述第四側板均平行于第二方向，其中，所述第二方向和所述第一方向相互垂直，所述第一側板和所述第二側板均設有所述導軌。

9、可選的，所述框體還包括承接板，所述承接板與所述側板的一端垂直連接，所述承接板伸入所述收容空間，所述承接板用于承托所述蓋板。

10、為解決上述技術問題，本實用新型采用的另一個技術方案是：提供一種電路板組件，包括電路板、電子元件和上述屏蔽罩，所述電子元件和所述屏蔽罩均設于所述電路板，所述屏蔽罩罩設所述電子元件。

11、為解決上述技術問題，本實用新型采用的又一個技術方案是：提供一種電子設備，包括上述電路板組件。

12、本實用新型實施例的有益效果是：區別于現有技術的情況，本申請實施例提供一種屏蔽罩、電路板組件及電子設備，所述屏蔽罩包括框體和蓋板，所述框體包括側板，所述側板圍合成收容空間，所述側板沿第一方向設有導軌，所述蓋板設于所述框體，所述蓋板蓋設于所述收容空間，以將所述收容空間的一端封閉，所述蓋板設有導塊，所述導塊可于所述導軌內滑動以使所述蓋板相對所述框體滑動。通過上述方式，屏蔽罩采用分體式設計并且便于安裝和拆卸，便于對收容空間內的部件進行檢修或更換。

技術特征：

1.一種屏蔽罩，其特征在于，包括

2.根據權利要求1所述的屏蔽罩，其特征在于,

3.根據權利要求2所述的屏蔽罩，其特征在于,

4.根據權利要求3所述的屏蔽罩，其特征在于，

5.根據權利要求3所述的屏蔽罩，其特征在于，

6.根據權利要求1所述的屏蔽罩，其特征在于，

7.根據權利要求1所述的屏蔽罩，其特征在于，

8.根據權利要求1-7中任意一項所述的屏蔽罩，其特征在于，

9.一種電路板組件，其特征在于，包括電路板、電子元件和如權利要求1-8中任意一項所述屏蔽罩；

10.一種電子設備，其特征在于，包括如權利要求9所述電路板組件。

技術總結
本技術實施例涉及電子器件技術領域,尤其公開了一種屏蔽罩、電路板組件及電子設備，所述屏蔽罩包括框體和蓋板，所述框體包括側板，所述側板圍合成收容空間，所述側板沿第一方向設有導軌，所述蓋板設于所述框體，所述蓋板蓋設于所述收容空間，以將所述收容空間的一端封閉，所述蓋板設有導塊，所述導塊可于所述導軌內滑動以使所述蓋板相對所述框體滑動。通過上述方式，屏蔽罩采用分體式設計并且便于安裝和拆卸，便于對收容空間內的部件進行檢修或更換。

技術研發人員：周輝
受保護的技術使用者：深圳市信維通信股份有限公司
技術研發日：20240613
技術公布日：2025/4/28
