本發明涉及木板加工設備，特別涉及一種帶有隨動夾手的封邊機。

背景技術：

1、目前，木板材切斷、各表面加工后，為使板材端面的毛刺、木屑不扎手和美觀，通常在板材的前后左右四個端面進行包邊處理，即封邊。采用塑膠材質的光滑薄片(封邊條、包邊條)粘設于板材端面，并將包邊條超出端面的尺寸切除掉，使包邊條齊平的粘設于板材端面。

2、現有的封邊機、包邊機，在對板材進行封邊工藝時，由于板材需要在輸送線上持續向后輸送，故板材狀態是活動的，而封邊條與板材端面貼合時，需要給予封邊條一定的壓力，使其貼合在板材端面。所以當封邊機的貼合組件給予封邊條壓力時，進而推頂板材，容易使板材位置發生偏移，影響板材的封邊工藝及后續的包邊切斷、倒角處理工藝。現有技術中，輸送線正上方雖有輔助板材向后輸送的導向滾筒，但其配合輸送線給于木板的摩擦力不夠，在貼合封邊條時，貼合組件間接擠壓板材時，板材位置易發生偏移；特別是板材橫向?qū)挾容^窄時，其上表面接觸的導向滾筒數量較小、接觸面積小，導致板材與輸送線、導向滾筒之間的摩擦力小，貼合組件間接擠壓板材時，板材位置更易發生偏移。

3、鑒于上述問題，本申請?zhí)峁┮环N帶有隨動夾手的封邊機，在完成封邊條與板材端面貼合的工藝時，設置一夾持板材的夾手，使其在夾持板材的同時，隨著輸送帶同步向后輸送，此過程貼合組件給封邊條一定的壓力，使其貼合在板材端面，貼合組件間接的擠壓板材，但此時板材位置不會發生偏移，因?yàn)榘宀囊呀?jīng)被夾手夾持限位。

技術實現思路

1、本發明的目的是提供一種帶有隨動夾手的封邊機，其設計簡潔合理，運行穩定可靠；在完成封邊條與板材端面貼合的工藝時，夾手夾持板材的同時，隨著輸送帶同步向后輸送，此過程貼合組件給封邊條一定的壓力、貼合組件間接的擠壓板材，使封邊條貼合在板材端面，但此時板材位置不會發生偏移，因?yàn)榘宀囊呀?jīng)被夾手夾持限位。

2、為了解決上述技術問題，本發明的技術方案為：

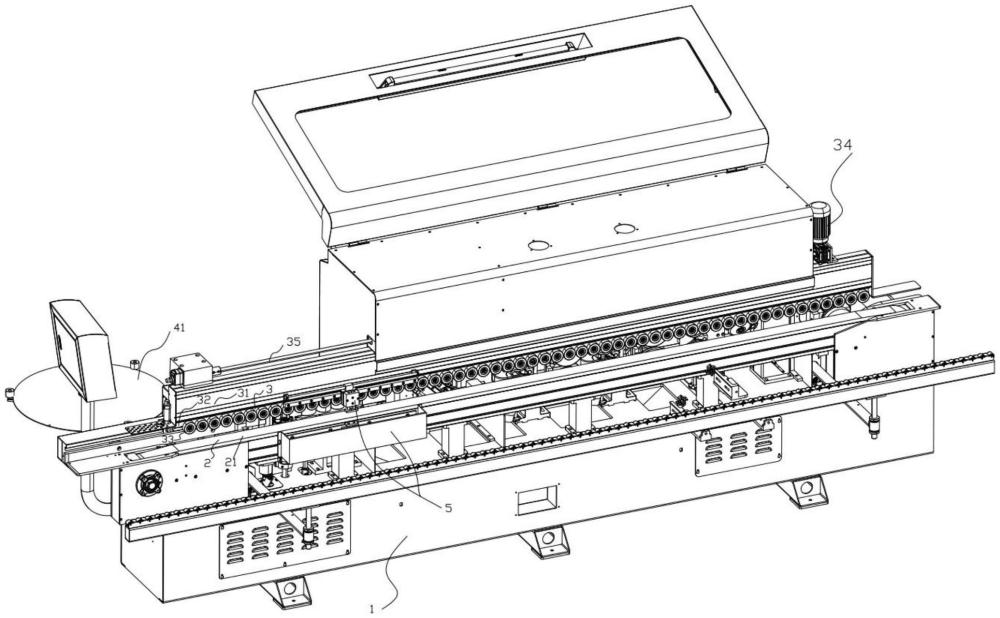

3、一種帶有隨動夾手的封邊機，包括機架、輸送組件、板材輸送輔助組件、貼條(封邊條)組件、板材定位隨動夾手、封邊條切斷組件、倒角加工組件；

4、所述機架水平設置，其上設有輸送組件，所述貼條組件、倒角加工組件、封邊條切斷組件等板材加工部件依序設于輸送組件一側；所述板材定位隨動夾手設于貼條組件的相對一側。

5、所述貼條組件包括封邊條放料架、封邊條導向牽引件、貼靠壓緊組件；所述封邊條放料架用于放置封邊條卷料，其右側設有封邊條導向牽引件，用于牽引引導封邊條的輸送方向；封邊條導向牽引件的右側設有貼靠壓緊組件，貼靠壓緊組件用于將封邊條壓緊在板材端面，所以其會擠壓封邊條，同時也間接擠壓板材端面。所述貼靠壓緊組件包括壓緊氣缸、立軸、施壓導向膠輪，所述壓緊氣缸水平設置，其輸出端連接垂直設置的立軸，所述施壓導向膠輪套設于立軸之上。

6、所述板材定位隨動夾手包括兩個磁偶導軌無桿氣缸、夾緊氣缸、入口微動開關、出口微動開關、控制電路；兩個所述磁偶導軌無桿氣缸水平且相對隔設置，分別設于輸送帶的上下兩側；磁偶導軌無桿氣缸上分別垂直設置夾緊氣缸；兩個所述夾緊氣缸相對對齊設置。夾緊氣缸同時伸出時，可夾持板材上下表面，兩個磁偶導軌無桿氣缸帶動夾緊氣缸左右移動，可將板材夾持并向右輸送。所述入口微動開關、出口微動開關設于夾緊氣缸磁偶導軌無桿氣缸的左右兩端。所述磁偶導軌無桿氣缸、夾緊氣缸、入口微動開關、出口微動開關與控制電路電性連接。

7、當板材全部通過入口微動開關后，擺桿復位并迅速給予夾緊氣缸、磁偶導軌無桿氣缸信號，夾緊氣缸夾緊板材上下表面，磁偶導軌無桿氣缸帶動板材向右輸送。當磁偶導軌無桿氣缸底部碰觸并滑過時，并迅速給予夾緊氣缸、磁偶導軌無桿氣缸信號，夾緊氣缸松開板材上下表面，磁偶導軌無桿氣缸向左移動、復位。

8、所述入口微動開關包括擺桿、銷軸、導向軸承；所述出口微動開關與入口微動開關結構相同。所述銷軸水平設置，所述擺桿垂直設置，其中段套設于銷軸之上，與銷軸鉸接，可繞銷軸旋轉。所述擺桿頂部鉸接導向軸承。

9、所述輸送組件的上方設有板材輸送輔助組件；所述板材輸送輔助組件包括升降架、壓板、導向輪、升降電機、傳動連桿；所述升降架水平設置，其底部設有水平設置的壓板，壓板兩側分別設有若干導向輪。升降架頂部設有升降電機，升降電機帶動升降架升降。所述升降電機連接水平設置的傳動連桿，傳動連桿兩端分別套設有蝸桿，蝸桿與渦輪嚙合，渦輪固設于絲桿之上，帶動絲桿旋轉；所述絲桿下端通過升降滑套連接升降架，絲桿與升降滑套嚙合傳動。升降電機通過傳動連桿將動力同步一分為二，分別帶動升降架的左右兩端同步升降。

10、所述封邊條切斷組件是將封邊條多余的尺寸切除的部件，為現有技術，在此不做累述。

11、所述倒角加工組件是對板材邊角進行打磨倒角的部件，現有技術，在此不做累述。

12、本發明的有益效果：

13、其設計簡潔合理，運行穩定可靠；

14、在完成封邊條與板材端面貼合的工藝時，夾手夾持板材的同時，隨著輸送帶同步向后輸送，此過程貼合組件給封邊條一定的壓力、貼合組件間接的擠壓板材，使封邊條貼合在板材端面，但此時板材位置不會發生偏移，因?yàn)榘宀囊呀?jīng)被夾手夾持限位。

技術特征：

1.一種帶有隨動夾手的封邊機，其特征在于：包括機架、輸送組件、板材輸送輔助組件、貼條組件、板材定位隨動夾手；

2.根據權利要求1所述的帶有隨動夾手的封邊機，其特征在于：所述入口微動開關包括擺桿、銷軸、導向軸承；所述出口微動開關與入口微動開關結構相同；

3.根據權利要求2所述的帶有隨動夾手的封邊機，其特征在于：所述輸送組件的上方設有板材輸送輔助組件；所述板材輸送輔助組件包括升降架、壓板、導向輪、升降電機、傳動連桿；所述升降架水平設置，其底部設有水平設置的壓板，壓板兩側分別設有若干導向輪；

4.根據權利要求3所述的帶有隨動夾手的封邊機，其特征在于：所述升降電機連接水平設置的傳動連桿，傳動連桿兩端分別套設有蝸桿，蝸桿與渦輪嚙合，渦輪固設于絲桿之上，帶動絲桿旋轉；所述絲桿下端通過升降滑套連接升降架，絲桿與升降滑套嚙合傳動。

5.根據權利要求3所述的帶有隨動夾手的封邊機，其特征在于：其還包括所述倒角加工組件、封邊條切斷組件。

6.根據權利要求4所述的帶有隨動夾手的封邊機，其特征在于：所述貼條組件、倒角加工組件、封邊條切斷組件依序設于輸送組件一側。

7.根據權利要求6所述的帶有隨動夾手的封邊機，其特征在于：

8.根據權利要求1-6中任一所述的帶有隨動夾手的封邊機，其特征在于：所述輸送組件包括輸送帶、主動輪、從動輪、輸送電機。

9.根據權利要求8中任一所述的帶有隨動夾手的封邊機，其特征在于：所述磁偶導軌無桿氣缸滑行速度與輸送帶輸送速度相同。

技術總結
本發明公開了一種帶有隨動夾手的封邊機，包括機架、輸送組件、板材輸送輔助組件、貼條組件、板材定位隨動夾手；所述機架水平設置，其上設有輸送組件，所述貼條組件設于輸送組件一側；所述板材定位隨動夾手設于貼條組件的相對一側；所述板材定位隨動夾手包括兩個磁偶導軌無桿氣缸、夾緊氣缸、入口微動開關、出口微動開關、控制電路；兩個所述磁偶導軌無桿氣缸水平且相對隔設置，分別設于輸送帶的上下兩側；磁偶導軌無桿氣缸上分別垂直設置夾緊氣缸。本發明的一種帶有隨動夾手的封邊機，其設計簡潔合理，運行穩定可靠；其配合貼條組件夾持板材隨輸送帶同步傳動，方便封邊條粘合板材，不會導致板材位置偏移、板材輸送形態的改變。

技術研發人員：任小元,任文武,林智勇
受保護的技術使用者：佛山市鑫澄智能設備有限公司
技術研發日：
技術公布日：2025/4/28
