本發明屬于光伏組件，具體涉及一種彩色輕柔光伏組件及其制備方法。

背景技術：

1、輕柔光伏組件因其輕柔薄美的特性受到了越來越多的關注，隨著輕柔光伏組件的不斷發展，人們對其顏色和視覺體驗的需求也在與日劇增。但是目前主流使用的電池片多為單晶硅電池片，其顏色為淡藍色、深藍色，封裝之后顏色為黑色，顏色單一，無法制備圖案化的輕柔光伏組件，這嚴重制約了輕柔光伏組件的發展。

2、光子晶體是微球經過三維有序排列而形成，光入射到光子晶體時，由于光子晶體具有周期結構，光發生衍射或者干涉，從而反射特定波長的光，即布拉格反射。同時，隨著微球的大小、晶格的距離變化、光子晶體可反射紫外到紅外波段的光，當反射波長在可見光范圍內，作為結構色可產生炫彩。與化學顏料呈現的色彩相比，這類光子晶體結構產生的顏色更加穩定持久。只要結構本身不被破壞，其呈現的顏色就一直鮮艷，同時由于是反射特定波長的光，不影響可見光透過，所以添加此類光子晶體顏料不會損害光伏組件的發電功率。但是光子晶體的平均粒徑在100～200um，沒有辦法做成光子晶體油墨進行圖案打印，因此尋找一種辦法實現輕柔光伏組件的圖案化和色彩化且不損害輕柔光伏組件的功率勢在必行。

技術實現思路

1、發明目的：針對現有技術中的存在的問題與不足，按照本發明提供一種彩色輕柔光伏組件的制備方法。

2、具體如下：

3、一種彩色輕柔光伏組件的制備方法，包括以下步驟：

4、s1將預設的圖案p通過對應的軟件轉化成輪廓圖q，p由n種不同的顏色組成，n為大于等于2的正整數；

5、s2預設n塊原始封裝膠膜，所述n塊原始封裝膠膜的顏色分別與p種n種不同的顏色一一對應；

6、s3根據輪廓圖q和n種不同的顏色將n塊原始封裝膠膜對應的切割成小塊封裝膠膜m；

7、s4將小塊封裝膠膜m拼成與預設的圖案p相同的圖案膠膜；

8、s5在操作臺上面按照層疊結構從下到上依次鋪設背板、第一高截止封裝膠膜、背面支撐層、第二高截止封裝膠膜、并將電池片層放置在已經鋪好的高截止封裝膠膜上，完成匯流連接，所述電池片層包括多個太陽能電池串；

9、s6在電池片層上面從下到上依次鋪放第一高透封裝膠膜、抗沖擊層、第二高透封裝膠膜、所述圖案膠膜、第三高透封裝膠膜、透明封裝前層；

10、s7經層壓機將背板、第一高截止封裝膠膜、背面支撐層、第二高截止封裝膠膜、電池片層、第一高透封裝膠膜、抗沖擊層、第二高透封裝膠膜、圖案膠膜、第三高透封裝膠膜、透明封裝前層，層壓一體成型為彩色輕柔光伏組件。

11、進一步地，所述原始封裝膠膜的材料包括以下任意一種：eva、poe、epe，所述原始封裝膠膜使用光子晶體粉作為顏料，透光率≥85％。

12、進一步地，所述s3中，采用激光切割方式根據輪廓圖q和n種不同的顏色將n塊原始封裝膠膜對應的切割成小塊封裝膠膜m。

13、進一步地，所述激光切割的頻率為60～65hz，功率為20～50w，切割速度為100～150mm/s。

14、進一步地，所述原始封裝膠膜、第一、第二和第三高透封裝膠膜和第一高截止封裝膠膜和第二高截止封裝膠膜的材料包括以下任意一種：eva、poe、epe。

15、進一步地，所述透明封裝前層包括以下任意一種：etfe薄膜、pvdf薄膜、透明cpc前板，所述透明封裝前層的透光率≥90％。

16、進一步地，所述抗沖擊層包括以下任意一種：環氧玻纖預浸料、丙烯酸玻纖透明背板、透明cpc背板。

17、進一步地，所述背面支撐層和背板的材料包括以下任意一種：pcb、cpc、kpf、聚烯烴、玻纖增強聚丙烯，所述背面支撐層和背板顏色包括以下任意一種：白色、黑色。

18、另一方面，本發明還提供一種彩色光伏組件，述彩色光伏組件是利用上述制備方法制備得到。

19、有益效果：

20、本發明通過預設圖案激光切割不同顏色、不同形狀的光子晶體彩色封裝膠膜、然后拼成預設圖案，并用高透封裝膠膜覆蓋切割縫隙，實現光伏組件的圖案化、色彩化，克服了光子晶體粉無法制成彩色油墨彩色打印的缺點、而且光子晶體的結構色特性可以使光伏組件保持色彩長久性，透光率高，且不損害光伏組件的光伏發電功率，可滿足人們對光伏組件多樣化的需求。

技術特征：

1.一種彩色輕柔光伏組件的制備方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的彩色輕柔光伏組件的制備方法，其特征在于，所述原始封裝膠膜的材料包括以下任意一種：eva、poe、epe，所述原始封裝膠膜使用光子晶體粉作為顏料，透光率≥85％。

3.根據權利要求1所述的彩色輕柔光伏組件的制備方法，其特征在于，所述s3中，采用激光切割方式根據輪廓圖q和n種不同的顏色將n塊原始封裝膠膜對應的切割成小塊封裝膠膜m。

4.根據權利要求1所述的彩色輕柔光伏組件的制備方法，其特征在于，所述激光切割的頻率為60～65hz，功率為20～50w，切割速度為100～150mm/s。

5.根據權利要求1所述的彩色輕柔光伏組件的制備方法，其特征在于，所述原始封裝膠膜、第一、第二和第三高透封裝膠膜和第一高截止封裝膠膜和第二高截止封裝膠膜的材料包括以下任意一種：eva、poe、epe。

6.根據權利要求1所述的彩色輕柔光伏組件的制備方法，其特征在于，所述透明封裝前層包括以下任意一種：etfe薄膜、pvdf薄膜、透明cpc前板，所述透明封裝前層的透光率≥90％。

7.如權利要求1所述的彩色輕柔光伏組件的制備方法，其特征在于，所述抗沖擊層包括以下任意一種：環氧玻纖預浸料、丙烯酸玻纖透明背板、透明cpc背板。

8.如權利要求1所述的彩色輕柔光伏組件的制備方法，其特征在于，所述背面支撐層和背板的材料包括以下任意一種：pcb、cpc、kpf、聚烯烴、玻纖增強聚丙烯，所述背面支撐層和背板顏色包括以下任意一種：白色、黑色。

9.一種彩色輕柔光伏組件，其特征在于，所述彩色輕柔光伏組件是利用權利要求1～8任意一項所述制備方法制備得到。

技術總結

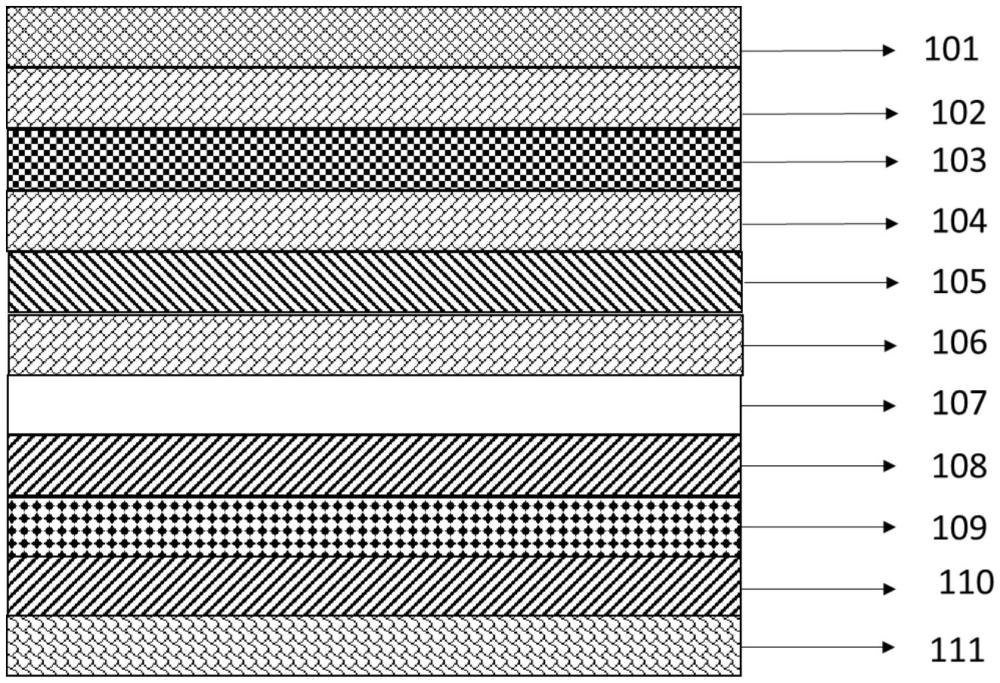

本發明公開了一種彩色輕柔光伏組件及其制備方法，包括依次層疊設置的透明封裝前層、第三高透封裝膠膜、預設圖案的彩色封裝膠膜、第二高透封裝膠膜、抗沖擊層、第一高透封裝膠膜、太陽能電池片組、第一高截止封裝膠膜、背面支撐層、第二高截止封裝膠膜、背板，經層壓機層壓一體成型。本發明通過預設圖案激光切割不同顏色、不同形狀的光子晶體彩色封裝膠膜、然后拼成預設圖案，并用高透封裝膠膜覆蓋切割縫隙，實現光伏組件的圖案化、色彩化，克服了光子晶體粉無法制成彩色油墨彩色打印的缺點、而且光子晶體的結構色特性可以使光伏組件保持色彩長久性，透光率高，且不損害光伏組件的光伏發電功率，可滿足人們對光伏組件多樣化的需求。

技術研發人員：曹志文,桂裕鵬,錢春虎,熊軍,蔡雙雙
受保護的技術使用者：武漢美格科技股份有限公司
技術研發日：
技術公布日：2025/4/28
