本實用新型涉及一種郵政系統的網絡拓撲結構，尤其涉及一種郵政服務車系統的網絡結構。

背景技術：

目前，星型結構和環型結構是通信網絡中經常使用的兩種拓撲結構。環型結構是指將所有通信節點都連接到一個首尾相連的環路上的網絡結構，而這種結構存在著一處通信節點出現故障就會引起全網故障、故障診斷困難、不易重新配置網絡和拓撲結構影響訪問協議等問題，而對于通信可靠性具有很高要求的郵政銀行是不適用這種環型網絡結構。而星型網絡結構所有的通信節點都需要連接到一個中心節點上，各個用戶端必須通過一個位于中心節點的耦合器進行信息交換，但這種結構如果中央節點的網絡癱瘓那整個網絡通信就會出現癱瘓，所以可靠性較差。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供一種郵政服務車系統的網絡結構，該網絡結構的每個節點的網絡都是相對獨立的，相互之間互不干擾。可有效避免中心節點的癱瘓而導致整個網絡的癱瘓。

本實用新型的目的是通過以下技術方案來實現的：郵政服務車系統的網絡結構，包括中心節點、若干分節點和若干服務車終端；所述的中心節點和若干分節點組成第一級網絡，所述的若干分節點和若干服務車終端組成第二級網絡；所述的中心節點和若干分節點均包括互聯網、防火墻、路由器、交換機和服務器；所述的交換機連接服務器和路由器，所述的路由器通過防火墻與互聯網連接。

所述的服務器包括數據庫服務器、應用服務器和管理服務器，它們分別都與交換機連接。

所述的服務車終端包括后臺服務器和用戶終端；后臺服務器與用戶終端連接。

所述的用戶終端外接有打印設備和掃描設備。

所述的后臺服務器外接有外部存儲器、無線通信設備和監控設備。

所述的無線通信設備為MP2900-14-AC無線路由器。

所述的用戶終端包括PC服務器和顯示器。

所述的數據庫服務器中采用的是MYSQL數據庫或者是oracle數據庫。

所述的若干分節點之間的網絡相互獨立互不干擾。

本實用新型的有益效果是：郵政服務車系統的網絡結構具有結構簡單、可靠性強和靈活性高的特點，各個節點之間的網絡相互獨立互不干擾，可有效避免中心節點的癱瘓而導致整個網絡的癱瘓和全部數據的丟失。郵政服務車可以移動辦理業務，即增加了郵政服務的業務量又給營業廳減緩了壓力，減少了排隊辦理業務的時間。

附圖說明

圖1為網絡結構圖；

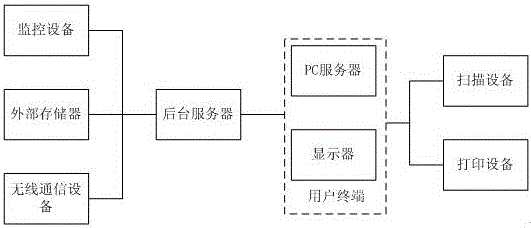

圖2為服務車終端結構圖。

具體實施方式

下面結合附圖進一步詳細描述本實用新型的技術方案，但本實用新型的保護范圍不局限于以下所述。

如圖1所示，郵政服務車系統的網絡結構，包括中心節點、若干分節點和若干服務車終端；所述的中心節點和若干分節點組成第一級網絡，所述的若干分節點和若干服務車終端組成第二級網絡；所述的中心節點和若干分節點均包括互聯網、防火墻、路由器、交換機和服務器；所述的交換機連接服務器和路由器，所述的路由器通過防火墻與互聯網連接。

所述的服務器包括數據庫服務器、應用服務器和管理服務器，它們分別都與交換機連接。

如圖2所示，所述的服務車終端包括后臺服務器和用戶終端；后臺服務器與用戶終端連接。

所述的用戶終端外接有打印設備和掃描設備。

所述的后臺服務器外接有外部存儲器、無線通信設備和監控設備。

所述的無線通信設備為MP2900-14-AC無線路由器。

所述的用戶終端包括PC服務器和顯示器。

所述的數據庫服務器中采用的是MYSQL數據庫或者是oracle數據庫。

所述的若干分節點之間的網絡相互獨立互不干擾。

該網絡結構的服務車終端將業務數據通過二級網絡和若干交換機傳輸到對于分節點里面的服務器中，服務器將數據存儲到數據庫服務器。若干分節點又將數據通過一級網絡和中心交換機傳輸到主服務器中的數據庫服務器中。若干節點中的第一互聯網到第n互聯網之間相互獨立互不干擾，可有效避免中心節點的癱瘓而導致整個網絡的癱瘓和全部數據的丟失。

以上所述僅是本實用新型的優選實施方式，應當理解本實用新型并非局限于本文所披露的形式，不應看作是對其他實施例的排除，而可用于各種其他組合、修改和環境，并能夠在本文所述構想范圍內，通過上述教導或相關領域的技術或知識進行改動。而本領域人員所進行的改動和變化不脫離本實用新型的精神和范圍，則都應在本實用新型所附權利要求的保護范圍內。
