本技術涉及通信，尤其涉及一種通信裝置和接收信號的處理方法。

背景技術：

1、頻分雙工(frequency?division?duplexing,fdd)模式是(long?term?evolution,lte)系統通常采用一種雙工模式；換句話說，使用fdd模式通信的系統也可以被稱為fdd系統；其中，fdd系統的接收和發送是在分離的兩個對稱頻率信道上，用保護頻段來分離接收信道和發送信道。fdd系統的接收通道中通常會受到多種干擾信號的影響，比如，下行信號，鄰站發射信號等。當前fdd系統中通常使用上行雙工器抑制上行帶外干擾信號，但是，若上行雙工器的抑制度不足，則泄露的干擾信號可能會在接收鏈路(或上行鏈路)的器件中產生非線性互調成分；而這些非線性互調成分落入接收頻帶內，會影響接收機的靈敏度和上行覆蓋。因此，如何降低干擾信號對接收機的靈敏度和上行覆蓋的影響是當前亟需解決的技術問題。

技術實現思路

1、本技術實施例提供了一種通信裝置、接收信號的處理方法和計算機可讀存儲介質，用以降低干擾信號對接收機的靈敏度和上行覆蓋的影響，本技術實施例提供如下技術方案：

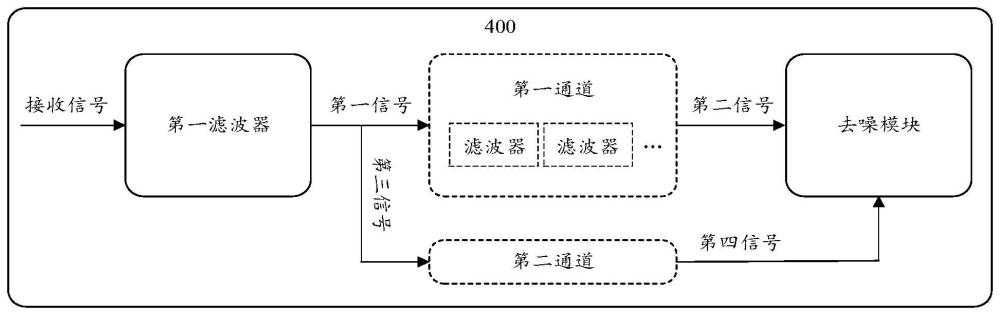

2、第一方面，提供了一種通信裝置，裝置包括：第一通道，與第一濾波器連接，用于從第一濾波器接收第一信號，輸出第二信號，第一信號為第一濾波器對接收信號處理后輸出的信號，第一通道包括至少一個濾波器；第二通道，與第一濾波器連接，用于從第一濾波器接收第三信號，輸出第四信號，第三信號為第一信號經過衰減處理后得到的信號；去噪模塊，與第一通道和第二通道連接，用于接收第二信號和第四信號，并且，根據第四信號對第二信號進行去噪處理。

3、傳統的去噪算法方案中，通信裝置通過第一通道從系統內部獲取干擾信號(比如，下行信號或者鄰站干擾信號)，這樣不僅需要消耗大量的計算資源，還無法完全獲取鄰站干擾信號，從而影響建模性能和接收機靈敏度。本技術通過新增的第二通道獲取激發非線性成分產生的所有干擾信號(比如，第三信號)，無需從系統內部獲取干擾信號，既可以降低獲取干擾信號的計算資源的消耗，還可以簡化獲取干擾信號的流程；此外，第二通道根據第三信號輸出第四信號，去噪模塊根據第四信號進行建模(比如，建模估計出干擾信號產生的非線性互調成分)，以對第二信號進行去噪處理(比如，去噪模塊對第二信號中的干擾信號在第一通道的器件上產生的非線性互調成分進行對消)，從而降低干擾信號對接收機的靈敏度和上行覆蓋的影響。

4、在一種可能的實現方式中，第二通道包括第一耦合器和第二耦合器，第一耦合器與第一濾波器的輸出端和第二耦合器的輸入端連接，第二耦合器與第一耦合器的輸出端與第一通道的輸出端連接。

5、在一些情況下，第二通道先通過第一耦合器一次性地從第一信號中耦合出激發非線性成分產生的所有干擾信號(比如，第三信號)，再通過第二耦合器將耦合到的第三信號以第四信號的形式耦合回第一通道的輸出端，既可以避免傳統去噪算法方案中獲取干擾信號而消耗的大量資源，也可以簡化去噪模塊對干擾信號的建模過程。

6、在一種可能的實現方式中，第二通道還包括第一衰減器，第一衰減器與第一耦合器的輸出端和第二耦合器的輸入端連接。

7、在一些情況下，通過在第二通道中增加第一衰減器，來減小第二通道獲取的第三信號的功率，以避免功率過大的第三信號對第一通道上的信號(比如，第二信號)造成干擾。

8、在一種可能的實現方式中，至少一個濾波器包括第二濾波器和第三濾波器，第二濾波器的輸入端與第一濾波器的輸出端連接，第三濾波器的輸出端與去噪模塊的輸入端連接；第二通道還包括第三耦合器和第四耦合器，第三耦合器與第一耦合器的輸出端和第二濾波器的輸出端連接，第四耦合器與第三濾波器的輸入端和第二耦合器的輸入端連接。

9、在一些實施例中，通過在第二通道中增加多個耦合器(比如，第三耦合器和第四耦合器)可以獲取不受第一通道上濾波器(比如，第二濾波器和第三濾波器)帶外零點影響的干擾信號(比如，第四信號等)，最后，去噪模塊通過第四信號對干擾信號進行建模，可以有效地對消第二信號中干擾信號在第一通道的器件上非線性成分。

10、在一種可能的實現方式中，第二通道還包括第二衰減器和第三衰減器，其中，第二衰減器與第一耦合器的輸出端和第三耦合器的輸入端連接；第三衰減器與第四耦合器的輸出端和第二耦合器的輸入端連接。

11、在一些實施例中，通過在第二通道中增加第二衰減器和第三衰減器，來減小第二通道獲取干擾信號(比如，第三信號)的功率，以避免第二通道接收的干擾信號的功率過大，而影響第一通道上第二信號的輸出。

12、在一種可能的實現方式中，第二濾波器的輸入端與第一濾波器的輸出端連接，包括：第二濾波器的輸入端通過低噪聲放大器lna與第一濾波器的輸出端連接；第一耦合器的輸入端與低噪聲放大器lna的輸入端連接。

13、在一些情況下，第一耦合器的輸入端與低噪聲放大器lna的輸入端連接，即第一耦合器的輸入端連接在第一通道的第一級低線性度器件(比如，低噪聲放大器lna)的輸入端，有利于直接獲取導致第一通道上器件產生互調的原始信號，大大提升建模性能和效率。

14、在一種可能的實現方式中，去噪模塊，與第一通道和第二通道連接，包括：去噪模塊通過模數轉換器adc與第一通道和第二通道連接。

15、在一些實施例中，通過第二通道將泄露的干擾信號耦合回第一通道，并與第一通道共用同一個模數轉換器adc，可以降低器件成本。

16、在一種可能的實現方式中，第一濾波器為雙工器。

17、在一種可能的實現方式中，接收信號為通過天線接收的信號。

18、在一種可能的實現方式中，裝置為網絡設備。

19、第二方面，提供了一種接收信號的處理方法、通信裝置和計算機可讀存儲介質，應用于第一方面中任一項裝置，該方法包括：通過第一通道處理第一信號，輸出第二信號，第一信號為第一濾波器對接收信號處理后輸出的信號；通過第二通道處理第三信號，輸出第四信號，第三信號為第一信號經過衰減處理后得到的信號；通過去噪模塊處理第二信號，其中，去噪模塊用于根據第四信號對第二信號進行去噪處理。

20、相比傳統的算法方案，通信裝置通過系統內部獲取的干擾信號(比如，下行信號或者鄰站干擾信號)進行建模，以對第二信號進行去噪處理，不僅資源消耗大、建模性能差、還影響接收機的靈敏度；本技術通過第二通道獲取激發非線性成分產生的所有干擾信號(比如，第三信號)，不僅可以減小獲取干擾信號的資源消耗，還能獲取相對全面的泄露的干擾信號(比如，第四信號)；去噪模塊根據第二通道輸出的第四信號進行建模(比如，建模估計出干擾信號產生的非線性成分)，以對第二信號進行去噪處理(比如，以對消第二信號中干擾信號在第一通道上產生的非線性成分)，不僅建模效率高，還可以降低干擾信號對接收機的靈敏度和上行覆蓋的影響。

21、第三方面，提供了一種通信裝置，該通信裝置可以是網絡設備(比如，基站)，也可以是應用于網絡設備中的模塊(例如處理器、芯片、或芯片系統等)執行，還可以是能實現全部或部分網絡設備功能的邏輯節點、邏輯模塊或軟件。該通信裝置包括處理器，可選的，還包括存儲器。其中，該存儲器用于存儲計算機程序或指令，處理器用于執行存儲器中的計算機程序或指令；當處理器執行存儲器存儲的計算機程序或指令時，使通信裝置執行上述方法實施例中由網絡設備所執行的方法。

22、第四方面，提供了一種計算機程序產品，計算機程序產品包括：計算機程序代碼，當計算機程序代碼被運行時，使得上述各方面中由網絡設備執行的方法被執行。

23、第五方面，本技術提供了一種芯片系統，該芯片系統包括處理器，用于實現上述各方面的方法中網絡設備的功能。在一種可能的設計中，芯片系統還包括存儲器，用于保存程序指令和/或數據。該芯片系統，可以由芯片構成，也可以包括芯片和其他分立器件。

24、第六方面，本技術提供了一種計算機可讀存儲介質，該計算機可讀存儲介質包括計算機程序或指令，當該計算機程序或指令被運行時，實現上述各方面中由網絡設備執行的方法。

25、第七方面，本技術實施例提供了一種通信系統，包括：上述第一方面中任一項的通信裝置。

26、上述提供的任一種裝置或計算機存儲介質或計算機程序產品或芯片或通信系統可以用于執行第二方面所提供的方法，因此，其所能達到的有益效果可參考上文提供的對應的方法中對應方案的有益效果，此處不再贅述。
