本技術屬于交換機，具體涉及一種具有束線機構的交換機。

背景技術：

1、交換機意為“開關”是一種用于電(光)信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。

2、但現有的交換機不具有束線機構，現有的交換機不具有對數據線進行固定的功能，現有的交換機的網線的長度較長，松垮的懸在空中，在外力的干擾下易掉落，從而影響網絡的連接，因此亟需一種具有束線機構的交換機來解決上述問題。

技術實現思路

1、為了克服上述的技術問題，本實用新型的目的在于提供一種具有束線機構的交換機，以解決上述背景技術中提出的現有的交換機不具有束線機構，現有的交換機不具有對數據線進行固定的功能，現有的交換機的網線的長度較長，松垮的懸在空中，在外力的干擾下易掉落，從而影響網絡的連接的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有束線機構的交換機，包括交換機本體、束線機構、限位結構和數據線，所述交換機本體的頂部安裝有束線機構，所述交換機本體的左右兩端均開設有凹槽，所述凹槽內安裝有限位結構，所述交換機本體的前側開設有若干個接口，所述接口內安裝有數據線。

3、優選的，所述束線機構包括固定板、支撐桿一、滑槽、支撐桿二、滑桿、彈簧一、束線板、把手和限位塊。

4、優選的，所述固定板固定連接在交換機本體的頂部，所述固定板的底部前端固定連接五個支撐桿一，所述支撐桿一的前后兩側均開設有滑槽。

5、優選的，所述支撐桿一滑動連接支撐桿二，所述支撐桿二的前后兩側均固定連接滑桿，所述滑桿滑動連接滑槽，所述支撐桿一內安裝有彈簧一。

6、優選的，所述彈簧一的一端固定連接支撐桿一的內壁，所述彈簧一的另一端固定連接滑桿的頂部，所述支撐桿二的底部固定連接束線板。

7、優選的，所述束線板的頂部固定連接把手，所述束線板的左右兩側均固定連接限位塊。

8、優選的，所述限位結構包括限位板、撥片和彈簧二，所述限位板的頂部固定連接撥片，所述限位板的后側固定連接彈簧二的一端，所述彈簧二的另一端固定連接凹槽的內壁。

9、與現有技術相比，本實用新型的有益效果是：

10、1、該一種具有束線機構的交換機設置有束線機構，向后撥動左右兩端的撥片，使撥片向后移動，使限位板不再卡住限位塊，彈簧一的彈力推動支撐桿二向下移動，使束線板向下移動，使束線板將數據線卡住，使束線板將數據線進行束線，通過束線機構可以對數據線進行固定，可以防止數據線從接口處脫落，使用更加方便。

11、2、該一種具有束線機構的交換機設置有限位結構，當需要將數據線安裝在接口內時，握住把手并向上拉動，使把手帶動束線板向上移動，彈簧一收到壓力而收縮，使支撐桿二收縮進支撐桿一內，束線板帶動限位塊向上移動，限位塊接觸限位板時擠壓限位板，使彈簧二受到壓力而收縮，使限位板向后移動，當限位塊超過限位板時，彈簧二的彈力推動限位板向前移動，此時限位板卡住限位塊，使其不能向下移動，此時即可將數據線插入接口內，完成數據線的安裝，通過限位結構可以對束線板進行限位，從而不影響數據線的安裝，便于使用。

技術特征：

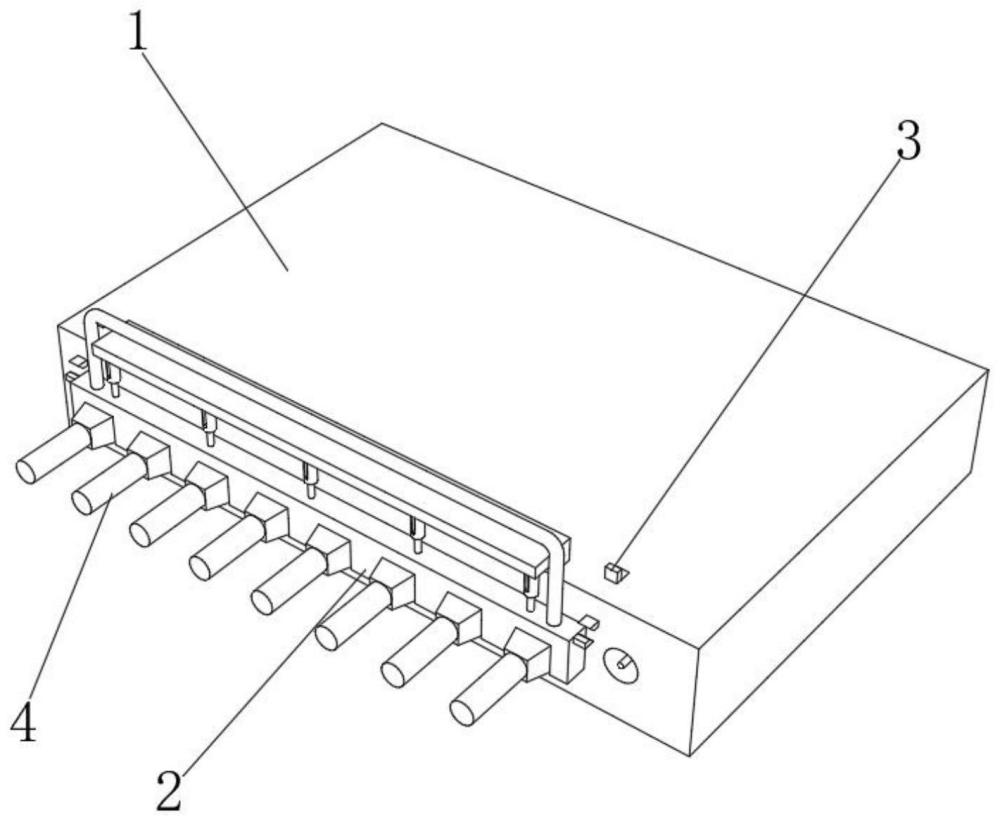

1.一種具有束線機構的交換機，包括交換機本體(1)、束線機構束線機構(2)、限位結構(3)和數據線數據線(4)，其特征在于：所述交換機本體(1)的頂部安裝有束線機構(2)，所述交換機本體(1)的左右兩端均開設有凹槽(11)，所述凹槽(11)內安裝有限位結構(3)，所述交換機本體(1)的前側開設有若干個接口(12)，所述接口(12)內安裝有數據線(4)。

2.根據權利要求1所述的一種具有束線機構的交換機，其特征在于：所述束線機構(2)包括固定板(21)、支撐桿一(22)、滑槽(23)、支撐桿二(24)、滑桿(25)、彈簧一(26)、束線板(27)、把手(28)和限位塊(29)。

3.根據權利要求2所述的一種具有束線機構的交換機，其特征在于：所述固定板(21)固定連接在交換機本體(1)的頂部，所述固定板(21)的底部前端固定連接五個支撐桿一(22)，所述支撐桿一(22)的前后兩側均開設有滑槽(23)。

4.根據權利要求3所述的一種具有束線機構的交換機，其特征在于：所述支撐桿一(22)滑動連接支撐桿二(24)，所述支撐桿二(24)的前后兩側均固定連接滑桿(25)，所述滑桿(25)滑動連接滑槽(23)，所述支撐桿一(22)內安裝有彈簧一(26)。

5.根據權利要求4所述的一種具有束線機構的交換機，其特征在于：所述彈簧一(26)的一端固定連接支撐桿一(22)的內壁，所述彈簧一(26)的另一端固定連接滑桿(25)的頂部，所述支撐桿二(24)的底部固定連接束線板(27)。

6.根據權利要求5所述的一種具有束線機構的交換機，其特征在于：所述束線板(27)的頂部固定連接把手(28)，所述束線板(27)的左右兩側均固定連接限位塊(29)。

7.根據權利要求1所述的一種具有束線機構的交換機，其特征在于：所述限位結構(3)包括限位板(31)、撥片(32)和彈簧二(33)，所述限位板(31)的頂部固定連接撥片(32)，所述限位板(31)的后側固定連接彈簧二(33)的一端，所述彈簧二(33)的另一端固定連接凹槽(11)的內壁。

技術總結
本技術涉及交換機技術領域，具體涉及一種具有束線機構的交換機，包括交換機本體交換機本體、束線機構束線機構、限位結構限位結構和數據線數據線，所述交換機本體的頂部安裝有束線機構，所述交換機本體的左右兩端均開設有凹槽，所述凹槽內安裝有限位結構，所述交換機本體的前側開設有若干個接口，所述接口內安裝有數據線。本技術置有束線機構，向前撥動左右兩端的撥片，使限位板不再卡住限位塊，使束線板向下移動，使束線板將數據線進行束線，通過束線機構可以對數據線進行固定，可以防止數據線從接口處脫落。本技術設置有限位結構，通過限位結構可以對束線板進行限位，從而不影響數據線的安裝。
