本技術涉及西林瓶生產，具體為西林瓶自動生產線的推瓶器。

背景技術：

1、西林瓶又稱硼硅玻璃或鈉鈣玻璃管制注射劑瓶，其瓶頸部較細，瓶頸以下粗細一致，瓶口略粗于瓶頸，略細于瓶身，一般用做疫苗、生物制劑、粉針劑、凍干等藥品的包裝。

2、西林瓶在生產的過程中，需要對西林瓶打包，通常都是采用推瓶器將整排西林瓶推入特定尺寸的儲存箱內部進行打包，但是其次大多數的推瓶器的推板長度固定，從而只能夠?qū)潭▊€(gè)數的西林瓶進行推動，而由于不同西林瓶打包規范的不同，其沒有儲存盒每排的個數不一，從而只能夠?qū)畏N規格的西林瓶進行推動，不方便日常使用，且由于不同尺寸的西林瓶其高度也不一樣，從而需要對準西林瓶的中部位置進推動，不然西林瓶在移動的過程中容易出現倒覆的現象，針對上述問題，發明人提出西林瓶自動生產線的推瓶器用于解決上述問題。

技術實現思路

1、為了解決推條長度固定和不能夠?qū)ν破科鞲叨冗M(jìn)行調節的問題；本實用新型的目的在于提供西林瓶自動生產線的推瓶器。

2、為解決上述技術問題，本實用新型采用如下技術方案：西林瓶自動生產線的推瓶器，包括運輸臺，運輸臺的兩側分別固定安裝有固定板和安裝板，安裝板的上表面活動接觸有底座，底座的上表面固定安裝有電缸，電缸輸出軸靠近運輸臺的一端固定安裝有推條，推條內滑動安裝有兩個移動條，推條內轉動安裝有兩個第三螺桿，且第三螺桿上螺紋連接有移動條，推條的上表面轉動安裝有轉動桿，轉動桿的底端中心處固定安裝有第四錐齒輪，兩個第三螺桿相互靠近的一端中心處固定安裝有第三錐齒輪，且第三錐齒輪和第四錐齒輪相嚙合，且推條和移動條遠離和西林瓶的外表面活動接觸；安裝板內滑動安裝有移動柱，安裝板內轉動安裝有第二螺桿，且第二螺桿上螺紋連接有移動柱，安裝板的側面轉動安裝有轉桿，轉桿靠近第二螺桿的一端中心處固定安裝有第二錐齒輪，第二螺桿的底端中心處固定安裝有第一錐齒輪，且第一錐齒輪和第二錐齒輪相嚙合，且移動柱的上表面固定連接在底座上。

3、優選地，運輸臺內滑動安裝有移動板，運輸臺內轉動安裝有第一螺桿，且第一螺桿上螺紋連接有移動板。

4、優選地，安裝板內轉動安裝有連接桿，且連接桿和第一螺桿通過同步輪和同步帶進行傳動，連接桿內滑動安裝有移動桿，移動桿的頂端中心處固定安裝有圓齒輪，推條靠近電缸的側面固定安裝有齒板，且齒板和圓齒輪活動嚙合。

5、優選地，固定板的上表面可拆卸安裝有儲存盒，固定板的上表面滑動安裝有兩個限位條，且兩個限位條相互靠近的側面和儲存盒的兩側活動接觸，限位條的下表面固定安裝有滑塊，且滑塊滑動設置在固定板內部，固定板的側面轉動安裝有雙頭螺桿，且雙頭螺桿上螺紋連接有兩個滑塊。

6、與現有技術相比，本實用新型的有益效果在于：

7、1、本實用新型中通過轉動桿帶動移動條移動，從而可以根據需要對推條的長度進行調節，方便對不同個數的西林瓶進行推動，且通過轉桿帶動底座移動，從而帶動推條移動，對推條的高度進行調節，使推條能夠根據不同尺寸的西林瓶進行調節，避免西林瓶在推動的過程中出現傾倒的現象。

8、2、本實用新型中通過設置限位條對儲存盒進行限位，避免儲存盒在裝料的過程出現移動的現象，且通過雙頭螺桿帶動限位條移動，使限位條能夠?qū)Σ煌叽绲膬?chǔ)存盒進行限位，方便日常使用。

技術特征：

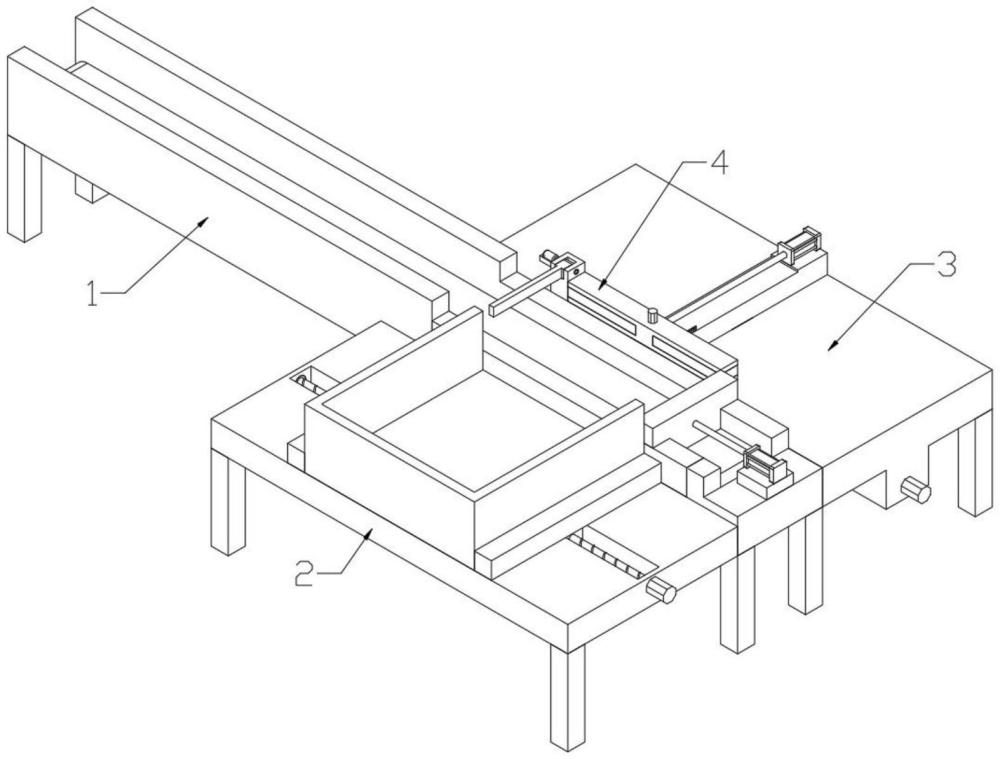

1.西林瓶自動生產線的推瓶器，包括運輸臺(1)，其特征在于：所述運輸臺(1)的兩側分別固定安裝有固定板(2)和安裝板(3)，所述安裝板(3)的上表面活動接觸有底座(31)，所述底座(31)的上表面固定安裝有電缸(32)，所述電缸(32)輸出軸靠近運輸臺(1)的一端固定安裝有推條(4)，所述推條(4)內滑動安裝有兩個移動條(41)，且推條(4)和移動條(41)遠離和西林瓶的外表面活動接觸；所述安裝板(3)內滑動安裝有移動柱(33)，且移動柱(33)的上表面固定連接在底座(31)上。

2.如權利要求1所述的西林瓶自動生產線的推瓶器，其特征在于，所述推條(4)內轉動安裝有兩個第三螺桿(42)，且第三螺桿(42)上螺紋連接有移動條(41)。

3.如權利要求2所述的西林瓶自動生產線的推瓶器，其特征在于，所述推條(4)的上表面轉動安裝有轉動桿(45)，所述轉動桿(45)的底端中心處固定安裝有第四錐齒輪(44)，兩個所述第三螺桿(42)相互靠近的一端中心處固定安裝有第三錐齒輪(43)，且第三錐齒輪(43)和第四錐齒輪(44)相嚙合。

4.如權利要求1所述的西林瓶自動生產線的推瓶器，其特征在于，所述安裝板(3)內轉動安裝有第二螺桿(34)，且第二螺桿(34)上螺紋連接有移動柱(33)。

5.如權利要求4所述的西林瓶自動生產線的推瓶器，其特征在于，所述安裝板(3)的側面轉動安裝有轉桿(36)，所述轉桿(36)靠近第二螺桿(34)的一端中心處固定安裝有第二錐齒輪(37)，所述第二螺桿(34)的底端中心處固定安裝有第一錐齒輪(35)，且第一錐齒輪(35)和第二錐齒輪(37)相嚙合。

6.如權利要求1所述的西林瓶自動生產線的推瓶器，其特征在于，所述運輸臺(1)內滑動安裝有移動板(11)，所述運輸臺(1)內轉動安裝有第一螺桿(12)，且第一螺桿(12)上螺紋連接有移動板(11)。

7.如權利要求1所述的西林瓶自動生產線的推瓶器，其特征在于，所述安裝板(3)內轉動安裝有連接桿(38)，且連接桿(38)和第一螺桿(12)通過同步輪和同步帶進行傳動，所述連接桿(38)內滑動安裝有移動桿(39)，所述移動桿(39)的頂端中心處固定安裝有圓齒輪(391)，所述推條(4)靠近電缸(32)的側面固定安裝有齒板(46)，且齒板(46)和圓齒輪(391)活動嚙合。

8.如權利要求1所述的西林瓶自動生產線的推瓶器，其特征在于，所述固定板(2)的上表面可拆卸安裝有儲存盒(21)，所述固定板(2)的上表面滑動安裝有兩個限位條(22)，且兩個限位條(22)相互靠近的側面和儲存盒(21)的兩側活動接觸，所述限位條(22)的下表面固定安裝有滑塊(23)，且滑塊(23)滑動設置在固定板(2)內部，所述固定板(2)的側面轉動安裝有雙頭螺桿(24)，且雙頭螺桿(24)上螺紋連接有兩個滑塊(23)。

技術總結
本技術公開了西林瓶自動生產線的推瓶器，涉及西林瓶生產技術領域，而本技術包括運輸臺，其特征在于：運輸臺的兩側分別固定安裝有固定板和安裝板，安裝板的上表面活動接觸有底座，底座的上表面固定安裝有電缸，電缸輸出軸靠近運輸臺的一端固定安裝有推條，推條內滑動安裝有兩個移動條，且推條和移動條遠離和西林瓶的外表面活動接觸；安裝板內滑動安裝有移動柱，且移動柱的上表面固定連接在底座上，本技術中通過轉動桿帶動移動條移動，從而可以根據需要對推條的長度進行調節，方便對不同個數的西林瓶進行推動，且通過設置轉桿對推條的高度進行調節，避免西林瓶在推動的過程中出現傾倒的現象。

技術研發人員：朱慧君,馬偉平,王明,徐漢軍,孫晶晶,陳月春
受保護的技術使用者：杭州澳亞生物技術股份有限公司
技術研發日：20240412
技術公布日：2025/4/28
