本發明是一種節水苗圃噴灌機，屬于農業設備領域。

背景技術：

現有技術中，節水灌溉技術已成為國內外研究熱點，噴灌機底盤作為噴灌機的主體，主要用來搭載噴管系統以及支撐整個噴灌支架，完成田間灌溉作業任務。但是由于結構單一，目前的噴灌機只能以固定速度進行平移作業或者繞一固定中心支軸進行圓周作業。盡管噴灌機組理論上可以進行無限擴展來滿足盡可能大的地塊使用一款設備進行作業，但是由于機組的增加導致的機械結構的不安全以及田間地塊的限制，使得目前的噴灌機無法進行大面積的應用，所以需要一種節水苗圃噴灌機來解決上述問題。

技術實現要素：

針對現有技術存在的不足，本發明目的是提供一種節水苗圃噴灌機，以解決上述背景技術中提出的問題，本發明使用方便，便于操作，穩定性好，可靠性高。

為了實現上述目的，本發明是通過如下的技術方案來實現：

一種節水苗圃噴灌機，包括主體部分以及附屬結構，所述主體部分由限位柱、配重塊、前進輪以及車架組成，所述車架的中垂線垂直于水平面進行布置，所述車架的下端安裝有前進輪，所述車架上端面的左右兩側安裝有限位柱，所述限位柱的中軸線垂直于車架的上端面進行布置，所述限位柱上安裝有配重塊，所述配重塊為圓柱形結構且配重塊的中間位置開設有通孔，所述附屬結構由加強桿、噴淋架、噴淋頭、附屬架、液壓泵、液壓桿、轉軸、連接水管、滑槽以及安裝架組成，所述液壓桿安裝在車架上端面的中間位置，所述液壓桿與液壓泵裝配在一起，所述液壓桿的上端安裝有轉軸，所述轉軸的上側安裝有安裝架，所述安裝架的中間位置裝配有噴淋架，所述噴淋架通過加強桿與安裝架固定在一起，所述噴淋架的右側與附屬架安裝在一起，所述噴淋架與附屬架上開設有滑槽，所述噴淋頭與連接水管裝配在一起。

進一步地，所述前進輪設置有四個且四個前進輪安裝在車架下端面的四個直角位置，所述前進輪上分布有防滑紋。

進一步地，所述噴淋頭設置有多個且多個噴淋頭之間等距進行布置。

進一步地，所述噴淋架上開設有通孔且通孔設置有多個，多個通孔之間等距進行布置。

進一步地，分布在車架左右兩側的配重塊規格相同。

進一步地，所述安裝架與噴淋架之間通過轉動軸承進行安裝。

進一步地，所述滑槽為上端面大、下端面小的燕尾槽結構。

本發明的有益效果：本發明的一種節水苗圃噴灌機，通過添加前進輪來實現對車架的移動，該設計解決了傳統噴灌機噴灑面積有限的問題，而噴淋架與附屬架的設計則實現對噴淋頭的安裝，在噴灑面積較廣時通過附屬架增加單次噴灑面積，而附屬架與噴淋架上滑槽的設計實現根據需要進行噴淋頭位置的調整，該設計有效的提高了本發明整體的節水性能，在苗圃單位面積種植作物較少時增大噴淋頭之間的距離，進而達到節水的目的，轉軸的添加便于工作人員根據需要進行噴淋架位置的調整，另外配重塊解決了由于噴淋架轉動造成車架一側重量不均勻的問題，本發明使用方便，便于操作，穩定性好，可靠性高

附圖說明

圖1為本發明一種節水苗圃噴灌機的結構示意圖；

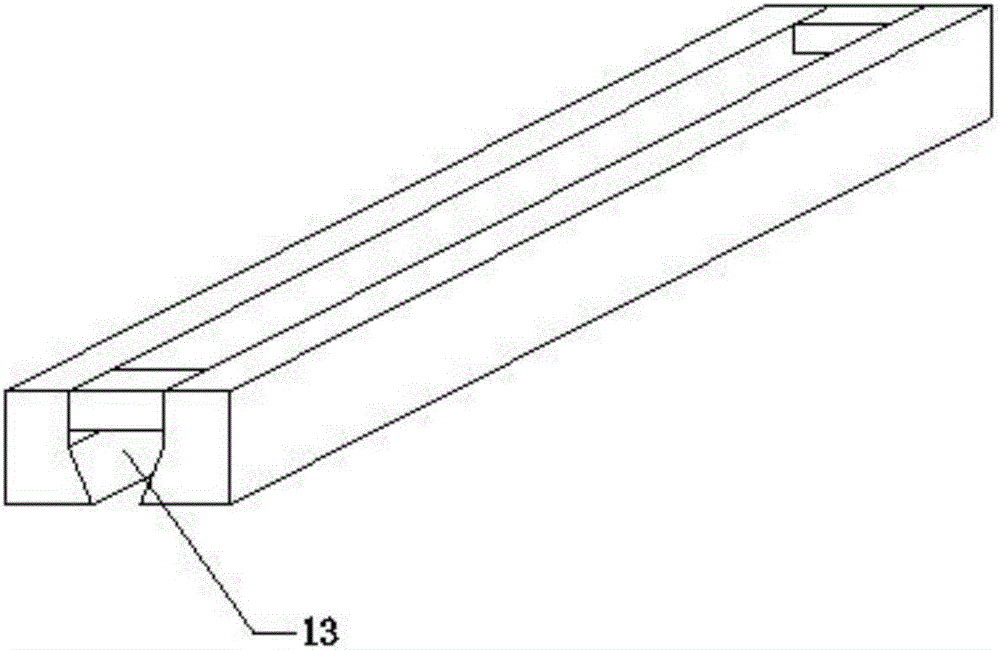

圖2為本發明一種節水苗圃噴灌機中噴淋架的結構示意圖；

圖3為本發明一種節水苗圃噴灌機中噴淋頭的結構示意圖；

圖中：1-加強桿、2-噴淋架、3-噴淋頭、4-附屬架、5-限位柱、6-配重塊、7-前進輪、8-車架、9-液壓泵、10-液壓桿、11-轉軸、12-連接水管、13-滑槽、14-安裝架。

具體實施方式

為了使本技術領域的人員更好的理解本申請中的技術方案，下面將結合實施例來對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本申請的一部分實施例，基于本申請中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本申請保護的范圍。

請參閱圖1、圖2與圖3，本發明提供一種技術方案：一種節水苗圃噴灌機，包括主體部分以及附屬結構，主體部分由限位柱5、配重塊6、前進輪7以及車架8組成，車架8的中垂線垂直于水平面進行布置，車架8的下端安裝有前進輪7，通過添加前進輪7來實現對車架8的移動，該設計解決了傳統噴灌機噴灑面積有限的問題，車架8上端面的左右兩側安裝有限位柱5，限位柱5的中軸線垂直于車架8的上端面進行布置，限位柱5上安裝有配重塊6，配重塊6為圓柱形結構且配重塊6的中間位置開設有通孔。

附屬結構由加強桿1、噴淋架2、噴淋頭3、附屬架4、液壓泵9、液壓桿10、轉軸11、連接水管12、滑槽13以及安裝架14組成，液壓桿10安裝在車架8上端面的中間位置，液壓桿10與液壓泵9裝配在一起，液壓桿10的上端安裝有轉軸11，轉軸11的添加便于工作人員根據需要進行噴淋架2位置的調整，另外配重塊6解決了由于噴淋架2轉動造成車架8一側重量不均勻的問題，轉軸11的上側安裝有安裝架14，安裝架14的中間位置裝配有噴淋架2，噴淋架2通過加強桿1與安裝架14固定在一起，噴淋架2的右側與附屬架4安裝在一起，噴淋架2與附屬架4的設計則實現對噴淋頭3的安裝，在噴灑面積較廣時通過附屬架4增加單次噴灑面積，噴淋架2與附屬架4上開設有滑槽13，而附屬架4與噴淋架2上滑槽13的設計實現根據需要進行噴淋頭3位置的調整，該設計有效的提高了本發明整體的節水性能，在苗圃單位面積種植作物較少時增大噴淋頭3之間的距離，進而達到節水的目的，噴淋頭3與連接水管12裝配在一起。

前進輪7設置有四個且四個前進輪7安裝在車架8下端面的四個直角位置，前進輪7上分布有防滑紋，噴淋頭3設置有多個且多個噴淋頭3之間等距進行布置，噴淋架2上開設有通孔且通孔設置有多個，多個通孔之間等距進行布置，分布在車架8左右兩側的配重塊6規格相同，安裝架14與噴淋架2之間通過轉動軸承進行安裝，滑槽13為上端面大、下端面小的燕尾槽結構。

具體實施方式：在進行使用時，首先工作人員對本發明進行檢查，檢查是否存在缺陷，如果存在缺陷的話就無法進行使用了，此時需要通知維修人員進行維修，如果不存在問題的話就可以進行使用，使用時，首先將連接水管12與外界的水源管道連接在一起，連接完成后工作人員根據苗圃產地種植的稀疏程度進行噴淋頭3之間距離的調節，調節完成后啟動液壓泵9，在液壓泵9的作用下液壓桿10向上升起或者向下降落，調節到合適位置后即可進行噴灑作業了，在噴灑的過程中水流通過噴淋頭3噴灑出去，與此同時工作人員推動車架8進行移動，在移動的過程中通過調節車架8兩側的配重塊6來保持車架8的重心穩定，在噴灑的過程中可以通過安裝附屬架4來實現增加噴灑面積的目的，而轉軸11的設計則實現了不同范圍的噴灑需要，而加強桿1則起到了固定噴淋架2的目的。

本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。
