本發明涉及農業平整地專用機械技術領域，具體涉及一種多功能整地作業機。

背景技術：

農作物栽種前,對土壤的耕整是一項勞動強度極大和節令很緊的農藝作業。目前常見耕整有方式是采用人、畜力或者機械耕作,首先將輪作地土壤深犁、曬垡除草，接著將土垡人工破碎和已死雜草混合，再進行土壤平整,然后根據作物的需要直接播種或者進行工理墑等，但這些方式均存在不同的問題。

首先，以人、畜力的耕整，勞動強度極大且費時，很難適應作物播種節令期緊以及對土塊耕整質量的要求；而以機械耕作的方式，由于目前常用的設備功能零散、單一，在進行不同作業的時候需采用不同的機械設備，進行一套完整的整地作業隊設備的種類需求較大，無法滿足大規模的土地耕作需求。

隨著現代農業逐步扶持推廣種植大戶發展模式，將土地集中種植和管理，以發揮有限土地資源的效率。因此，在這種發展趨勢下，出現了將各種功能集中在一起的土壤耕作機械，通過以機械化、集成化的耕作方式取代傳統的零散、單一的耕作方式。

例如“一種用于煙草大田的多功能耕作裝置201310162702.5”、“深松旋耕聯合整地作業機201120170829.8”、“滅茬、深松、碎土聯合整地作業機201220675097.2”、“一種深松旋耕聯合整地作業機201520690045.6”等，這些設備的基本結構都是包括旋耕機架，以及設置在旋耕機架上與之連接的各功能部件，通過動力牽引，一次性實現深松翻地、旋耕、起壟理墑等動作，這種結構的土壤作業設備，一定程度上來講，具有功能高度集成化、作業效率高的優點，但也存在幾個不足之處。第一，該類型的設備將多種功能部件集中在一起，勢必造成設備的結構復雜、體積臃腫，運輸以及使用前的準備工作較為繁瑣，各功能部件之間的連接關系、相互運行關系較為復雜，也容易出現故障，維護工作比較困難，成本較高；第二，該類型的設備由于功能較多，導致使用范圍較為單一，因為不同的作物在播種前對于土地的準備工作時不同的，例如烤煙，準備工序較為復雜，其移栽前就需要對土地進行滅茬、深松翻地、旋耕破碎，然后再起壟理墑，這種情況下使用功能集中型的耕作設備就比較合適，但對于一些對土地準備工作要求相對較低的作物來說，例如小麥、蔬菜作物等，通常只需要將土地進行深松平整后基本就能滿足播種要求，根本不需要耕作設備具有很多的功能部件，這種情況下如果使用這種類型的耕作設備來處理，直觀來講，對設備的使用壽命還是消耗的能源都是浪費，甚至處理后的土地根本無法播種這些作物，而如果要對設備進行改造，減少某些不需要的功能部件，這對于已經高度集成化的設備而言，對于其結構、配重、強度以及運行穩定性都會造成極大的破壞。

技術實現要素：

為解決背景技術中土壤耕作機械存在的功能繁雜、耗能嚴重、不易調整，最主要的適用范圍較小等問題，本發明提供了一種多功能整地作業機，該設備功能設置合理，可根據實際需求在共用平臺上設置不同的功能部件而實現不同的動作，在保證設備結構精簡優化的前提下滿足不同作物對土地耕作的不同要求，擴大耕作設備的使用范圍，提高作業效率和質量。

為實現上述目的，本發明采用以下技術方案：一種多功能整地作業機，包括動力機構、共用平臺、旋耕部件以及各功能部件，其特征在于：

所述共用平臺包括主梁和懸掛架2，其中主梁包括前主梁101和后主梁102, 前主梁101和后主梁102橫向平行，之間設置縱向梁3連接，懸掛架2通過四根傾斜拉桿4分別與前主梁101和后主梁102固定連接。

所述旋耕部件安裝在前主梁101和后主梁102下方，包括旋耕軸5、旋耕刀片6、傳動裝置7以及端板8；所述端板8扣在旋耕軸5上并與縱向梁3連接，旋耕軸5通過傳動裝置7驅動進行耕作；所述旋耕刀片6包括圍繞旋耕軸5軸心等距安裝的刀軸和與刀軸固定、將土壤翻起并使其與端蓋碰撞粉碎的旋刀，旋刀的刀面呈具有弧度的鏟狀。

所述傳動裝置7包括固定在共用平臺上端的變速箱，變速箱將牽引機構的動力經齒輪傳動，驅動旋耕軸5轉動，進而帶動旋耕刀片6作業。

所述前主梁101的前側面和后主梁102的后側面分別設置有功能部件的通用安裝座9，通用安裝座9連接不同的功能部件或功能部件組合。

所述通用安裝座9包括固定在前主梁101或后主梁102側面的基座板901、與基座板901垂直固定的底板902、安裝在底板902上的導向固定管903，所述底板902上開設與導向固定管903一致的導向孔，導向固定管903的側壁上設有固定外孔904。

所述功能部件還包括深松部件，具體包括犁柱10以及與犁柱10相連接的犁尖11；犁柱10包括立柱10a，立柱10a上端截面與導向孔的形狀和尺寸一致，設有固定內孔10b，與導向固定管903側壁上的固定外孔904通過螺栓連接定位；立柱10a下端呈鈍角與彎鉤狀構件10c連接，其上設有連接孔。

犁尖11包括楔狀刀身11a、安裝在楔狀刀身11a兩側的螺旋狀刀翼11b，以及固定在楔狀刀身11a前端的刀刃11c；所述刀刃11c為邊緣圓滑的長條狀，所述楔狀刀身11a內部中空，其后端設置有開孔的連接座，與彎鉤狀構件10c上的連接孔通過連接件相配合固定。

所述功能部件還包括理墑部件，包括左向理墑犁12、雙向理墑犁13、右向理墑犁14以及各自對應的理墑犁支柱15；理墑犁支柱15的上端截面與通用安裝座9上導向孔的形狀和尺寸一致，并設有固定內孔10b，與導向固定管903側壁上的固定外孔904通過螺栓連接定位；理墑犁支柱15的下端與理墑犁連接，其中，左向理墑犁12包括右犁面12a和導泥板12b，導泥板12b直接與理墑犁支柱15固定連接，右犁面12a則通過背面加強筋12c與理墑犁支柱15固定；右向理墑犁14的結構與左向理墑犁12一致，結構布置與左向理墑犁12對稱設置；雙向理墑犁13包括左犁面14a和右犁面12a，背面加強筋12c將左犁面14a、理墑犁支柱15和右犁面12a三者固定連接在一起。

本發明的有益效果在于：

本發明所述的多功能整地作業機以旋耕作業設備為基礎，通過在前后設置通用安裝座9，可根據實際需要靈活的組裝不同的功能部件，功能組合靈活且合理，避免現有多功能耕作設備將多種功能部件集中在一起造成設備的結構復雜、體積臃腫，運輸以及使用前的準備工作較為繁瑣，容易出現故障，維護工作比較困難等問題；同時，本作業機可根據不同作物在播種前對于土地的要求不同而進行功能部件的靈活組合，使用范圍較廣，要求較高時，可組合多種功能部件，一次性完成進行滅茬、深松翻地、旋耕破碎，然后再起壟理墑；要求較低時，只需組合較少的功能部件，輕裝上陣，不需要耕作設備具有很多的功能部件，避免了對現有設備進行結構改造，帶來其結構、配重、強度以及運行穩定性的破壞，也可減少動力消耗。

附圖說明

圖1是實施例1所述整地作業機的結構示意圖。

圖2是實施例2所述整地作業機的結構示意圖。

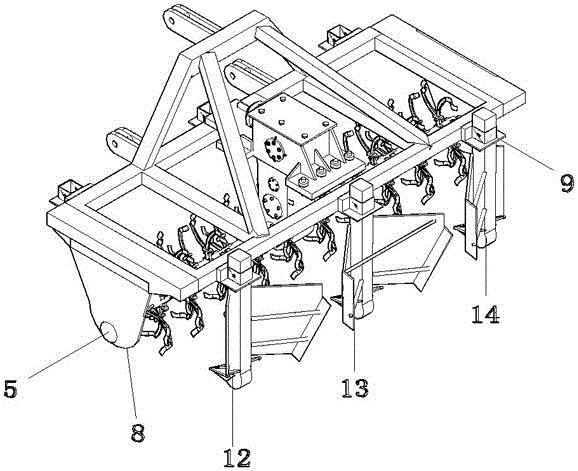

圖3是實施例3所述整地作業機的結構示意圖。

圖4是實施例4所述整地作業機的結構示意圖。

圖5是本發明所述整地作業機中共用平臺的結構示意圖。

圖6是本發明所述整地作業機中左向理墑犁的結構示意圖。

圖7是本發明所述整地作業機中雙向理墑犁的結構示意圖。

圖8是本發明所述整地作業機中右向理墑犁的結構示意圖。

圖9是本發明所述整地作業機中通用安裝座的結構示意圖。

圖10是本發明所述整地作業機中犁柱的結構示意圖。

圖中，前主梁101、后主梁102、懸掛架2、縱向梁3、傾斜拉桿4、旋耕軸5、旋耕刀片6、傳動裝置7、端板8、通用安裝座9、基座板901、底板902、導向固定管903、固定外孔904、犁柱10、立柱10a、固定內孔10b、彎鉤狀構件10c、犁尖11、楔狀刀身11a、螺旋狀刀翼11b、刀刃11c、左向理墑犁12、右犁面12a、導泥板12b、加強筋12c、雙向理墑犁13、右向理墑犁14、左犁面14a、理墑犁支柱15。

具體實施方式

下面結合附圖及說明對本發明進行進一步說明。

實施例1

如圖1和圖5-10所示，本實施例所述的一種多功能整地作業機，包括動力機構、共用平臺、旋耕部件以及各功能部件，所述共用平臺包括主梁和懸掛架2，其中主梁包括前主梁101和后主梁102, 前主梁101和后主梁102橫向平行，之間設置縱向梁3連接，懸掛架2通過四根傾斜拉桿4分別與前主梁101和后主梁102固定連接。

所述旋耕部件安裝在前主梁101和后主梁102下方，包括旋耕軸5、旋耕刀片6、傳動裝置7以及端板8；所述端板8扣在旋耕軸5上并與縱向梁3連接，旋耕軸5通過傳動裝置7驅動進行耕作；所述旋耕刀片6包括圍繞旋耕軸5軸心等距安裝的刀軸和與刀軸固定、將土壤翻起并使其與端蓋碰撞粉碎的旋刀，旋刀的刀面呈具有弧度的鏟狀。

所述傳動裝置7包括固定在共用平臺上端的變速箱，變速箱將牽引機構的動力經齒輪傳動，驅動旋耕軸5轉動，進而帶動旋耕刀片6作業。

所述前主梁101的前側面和后主梁102的后側面分別設置有功能部件的通用安裝座9，通用安裝座9連接不同的功能部件或功能部件組合。

所述通用安裝座9包括固定在前主梁101或后主梁102側面的基座板901、與基座板901垂直固定的底板902、安裝在底板902上的導向固定管903，所述底板902上開設與導向固定管903一致的導向孔，導向固定管903的側壁上設有固定外孔904。

實施例2

如圖2和圖5-10所示，本實施例所述的一種多功能整地作業機，其結構與實施例1所述基本一致，區別特征在于，所述功能部件還包括深松部件，具體包括犁柱10以及與犁柱10相連接的犁尖11。

犁柱10包括立柱10a，立柱10a上端截面與導向孔的形狀和尺寸一致，設有固定內孔10b，與導向固定管903側壁上的固定外孔904通過螺栓連接定位；立柱10a下端呈鈍角與彎鉤狀構件10c連接，其上設有連接孔。

犁尖11包括楔狀刀身11a、安裝在楔狀刀身11a兩側的螺旋狀刀翼11b，以及固定在楔狀刀身11a前端的刀刃11c；所述刀刃11c為邊緣圓滑的長條狀，所述楔狀刀身11a內部中空，其后端設置有開孔的連接座，與彎鉤狀構件10c上的連接孔通過連接件相配合固定。

實施例3

如圖3和圖5-10所示，本實施例所述的一種多功能整地作業機，其結構與實施例1所述基本一致，區別特征在于，所述功能部件還包括理墑部件，包括左向理墑犁12、雙向理墑犁13、右向理墑犁14以及各自對應的理墑犁支柱15。

理墑犁支柱15的上端截面與通用安裝座9上導向孔的形狀和尺寸一致，并設有固定內孔10b，與導向固定管903側壁上的固定外孔904通過螺栓連接定位；理墑犁支柱15的下端與理墑犁連接，其中，左向理墑犁12包括右犁面12a和導泥板12b，導泥板12b直接與理墑犁支柱15固定連接，右犁面12a則通過背面加強筋12c與理墑犁支柱15固定；右向理墑犁14的結構與左向理墑犁12一致，結構布置與左向理墑犁12對稱設置；雙向理墑犁13包括左犁面14a和右犁面12a，背面加強筋12c將左犁面14a、理墑犁支柱15和右犁面12a三者固定連接在一起。

實施例4

如圖4和圖5-10所示，本實施例所述的一種多功能整地作業機，包括動力機構、共用平臺、旋耕部件以及各功能部件，其特征在于：

所述共用平臺包括主梁和懸掛架2，其中主梁包括前主梁101和后主梁102, 前主梁101和后主梁102橫向平行，之間設置縱向梁3連接，懸掛架2通過四根傾斜拉桿4分別與前主梁101和后主梁102固定連接。

所述旋耕部件安裝在前主梁101和后主梁102下方，包括旋耕軸5、旋耕刀片6、傳動裝置7以及端板8；所述端板8扣在旋耕軸5上并與縱向梁3連接，旋耕軸5通過傳動裝置7驅動進行耕作；所述旋耕刀片6包括圍繞旋耕軸5軸心等距安裝的刀軸和與刀軸固定、將土壤翻起并使其與端蓋碰撞粉碎的旋刀，旋刀的刀面呈具有弧度的鏟狀。

所述傳動裝置7包括固定在共用平臺上端的變速箱，變速箱將牽引機構的動力經齒輪傳動，驅動旋耕軸5轉動，進而帶動旋耕刀片6作業。

所述前主梁101的前側面和后主梁102的后側面分別設置有功能部件的通用安裝座9，通用安裝座9連接不同的功能部件或功能部件組合。

所述通用安裝座9包括固定在前主梁101或后主梁102側面的基座板901、與基座板901垂直固定的底板902、安裝在底板902上的導向固定管903，所述底板902上開設與導向固定管903一致的導向孔，導向固定管903的側壁上設有固定外孔904。

所述功能部件還包括深松部件，具體包括犁柱10以及與犁柱10相連接的犁尖11；犁柱10包括立柱10a，立柱10a上端截面與導向孔的形狀和尺寸一致，設有固定內孔10b，與導向固定管903側壁上的固定外孔904通過螺栓連接定位；立柱10a下端呈鈍角與彎鉤狀構件10c連接，其上設有連接孔。

犁尖11包括楔狀刀身11a、安裝在楔狀刀身11a兩側的螺旋狀刀翼11b，以及固定在楔狀刀身11a前端的刀刃11c；所述刀刃11c為邊緣圓滑的長條狀，所述楔狀刀身11a內部中空，其后端設置有開孔的連接座，與彎鉤狀構件10c上的連接孔通過連接件相配合固定。

所述功能部件還包括理墑部件，包括左向理墑犁12、雙向理墑犁13、右向理墑犁14以及各自對應的理墑犁支柱15；理墑犁支柱15的上端截面與通用安裝座9上導向孔的形狀和尺寸一致，并設有固定內孔10b，與導向固定管903側壁上的固定外孔904通過螺栓連接定位；理墑犁支柱15的下端與理墑犁連接，其中，左向理墑犁12包括右犁面12a和導泥板12b，導泥板12b直接與理墑犁支柱15固定連接，右犁面12a則通過背面加強筋12c與理墑犁支柱15固定；右向理墑犁14的結構與左向理墑犁12一致，結構布置與左向理墑犁12對稱設置；雙向理墑犁13包括左犁面14a和右犁面12a，背面加強筋12c將左犁面14a、理墑犁支柱15和右犁面12a三者固定連接在一起。
