本實用新型涉及一種貓廁。

背景技術：

市面上的貓廁主要包括底盆與上蓋，上蓋上設有進入口，底盆內設有貓砂盆，貓砂盆底部設有若干濾孔，濾孔的作用是使貓砂上的尿液往下滲漏，保持貓砂的干爽。然而目前在使用的貓廁，底盆要么設置成密封狀，從而尿液長期停留在底盆內，容易滋生細菌，要么使濾孔直接與外界相連通，臭味易散發到空氣中，對周圍造成污染。

技術實現要素：

為了解決上述現有技術的不足，本實用新型的目的是提供一種衛生環保的貓廁。

為了實現上述目的，本實用新型所設計的一種貓廁，包括底盆與上蓋，所述上蓋上設有進入口，所述底盆內設有貓砂盆，所述貓砂盆底部設有若干濾孔，所述貓砂盆下方設有容置腔，所述容置腔具有第一開口與第二開口，所述第二開口位于底盆側面，所述容置腔內滑設有抽屜，所述抽屜從第二開口滑入，并通過第一開口與濾孔相連通。

進一步，所述容置腔下表面設有一對滑軌，所述抽屜兩側分別凸設有凸條，所述凸條位于滑軌上從而使抽屜沿著滑軌滑動。

進一步，所述滑軌包括直線部與傾斜部，所述傾斜部一端與直線部相連，另一端與其臨近的容置腔側面相連接，所述傾斜部比直線部靠近第二開口，從而在一對傾斜部之間形成擴口部，所述凸條位于直線部上。

進一步，所述容置腔下表面還設有一對第一限位塊，所述第一限位塊靠近第二開口，所述抽屜下表面設有一對第二限位塊，所述第二限位塊與第一限位塊相適配。

進一步，所述第一限位塊自容置腔下表面往上延伸形成，且其橫截面呈梯形，所述第二限位塊自抽屜下表面往下延伸形成，且其橫截面的外周呈弧形。

進一步，所述抽屜位于容置腔外的一側上設有把手。

進一步，所述容置腔下表面開設有通孔，上述一對滑軌分別位于通孔兩側，所述通孔與濾孔相對應。

進一步，所述抽屜下表面設有若干加強筋。

與現有技術相比，本實用新型得到的一種貓廁，其有益效果是：1、在貓砂盆下方設置抽屜，通過抽屜可以收集從濾孔上漏下的尿液，可以隨時將抽屜內的尿液倒出，不易滋生細菌，且不污染周圍環境，更衛生環保；2、在容置腔內設置一對滑軌，方便抽屜的滑動；3、將滑軌設置成直線部與傾斜部，并形成一擴口部，方便抽屜的滑入滑出，使用方便；4、通過第一限位塊與第二限位塊的配合，安裝好抽屜后不易滑出，不造成抽屜里的尿液倒出，安全性更好。

附圖說明

圖1是本實用新型的結構示意圖。

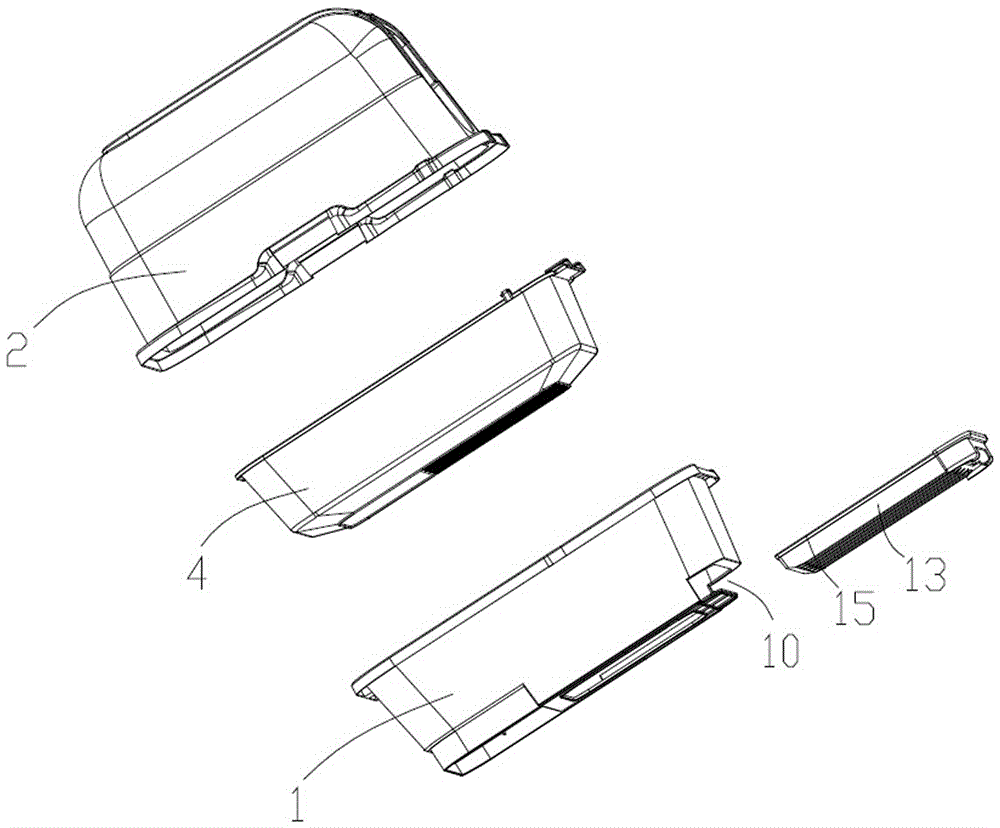

圖2是本實用新型的爆炸圖。

圖3是圖2的另一角度示意圖。

圖4是本實用新型中底盆的結構示意圖。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明。

如圖1-4所示，本實用新型提供的一種貓廁，包括底盆1與上蓋2，所述上蓋上設有進入口3，所述底盆內設有貓砂盆4，所述貓砂盆底部設有若干濾孔5，本實施例中，為了更好的固定貓砂盆，在底盆底部設有凸臺6，在遠離凸臺的底盆側面設有凸邊7，凸邊與凸臺位于同一高度，貓砂盆架設在凸臺與凸邊上。

所述貓砂盆下方設有容置腔8，所述容置腔具有第一開口9、第二開口10以及通孔11，本實施例中，所述第一開口即為凸臺與凸邊之間的空間，通孔位于容置腔的下表面上，所述通孔、第一開口與濾孔相對，且通孔的外周與所有濾孔所形成的滲透面12外周正對應，通孔的面積小于第一開口的面積。所述第二開口位于底盆側面，本實施例中，第二開口位于凸邊下方。

所述容置腔內滑設有抽屜13，所述抽屜從第二開口滑入，并通過第一開口與濾孔相連通。

所述容置腔下表面設有一對滑軌14，一對滑軌分布于通孔兩側，所述抽屜兩側分別凸設有凸條15，所述凸條位于滑軌上從而使抽屜沿著滑軌滑動，通過滑軌與凸條的配合，抽屜滑動更順暢。

所述滑軌包括直線部16與傾斜部17，所述傾斜部一端與直線部相連，另一端與其臨近的容置腔側面相連接，所述傾斜部比直線部靠近第二開口，從而在一對傾斜部之間形成擴口部，所述凸條位于直線部上并沿著直線部來回滑動。

所述容置腔下表面還設有一對第一限位塊19，所述第一限位塊位于擴口部與第二開口之間，所述抽屜下表面設有一對第二限位塊20，所述第二限位塊與第一限位塊相適配。

本實施例中，所述第一限位塊自容置腔下表面往上延伸形成，且其橫截面呈梯形，所述第二限位塊自抽屜下表面往下延伸形成，且其橫截面的外周呈弧形。

為了方便拉動抽屜，所述抽屜位于容置腔外的一側上設有把手21。

本實施例中，所述抽屜下表面設有若干加強筋22。

使用時，貓的尿液通過濾孔5以及第一開口9滲透到抽屜13上，需要倒出尿液時，拉動把手21使抽屜滑出容置腔8即可，倒好后，將抽屜從第二開口10處推入，直到無法推動抽屜為止，此時，第二限位塊與第一限位塊遠離第二開口一側相抵接，抽屜在不借助外力的作用下，不會從容置腔內滑出，大大提高了使用時的安全性。通過抽屜收集從濾孔上漏下的尿液，并可以隨時將抽屜內的尿液倒出，不易滋生細菌，且不污染周圍環境，更衛生環保。
