本實用新型涉及一種養豬設備，具體涉及一種豬圈用自動力刮糞機構，屬于養豬設備技術領域。

背景技術：

養豬設備包括育肥豬欄、保育床、高培保育床、球墨鑄鐵底、高培分娩床、高培產仔床等六大系列；其中又分了很多小類，其中，豬舍留有豬群運動場或糞便通道，現有養殖圈舍容易帶來以下幾個問題：分散式圈舍，降低飼養人員的工作效率；土地浪費大，不集中、建設圈舍成本高等技術問題；對于現有豬舍來講糞便處理仍是一大難題，在具體飼養過程中讓工作人員十分頭疼；故需要加以改進；中國專利申請號：201420449745.1，公開了一種刮糞裝置，所述刮糞裝置由定位主導部和刮糞板焊接構成；該刮糞裝置通過定位主導部的開口下端卡扣在漏糞凹槽中的導軌上，使其刮糞板緊貼于漏糞凹槽的表面；定位主導部上部設置有用于鋼繩穿過的連接部；并且定位主導部還通過金屬桿與兩側板加固；本實用新型所述的刮糞裝置具有清理豬糞快捷便利、整體牢固、不易損壞且對漏糞凹槽里的豬糞清理得比較干凈等優點；達到了自動化清糞程度，大大的提高了飼養人員的工作效率；但其不能根據糞道寬窄進行調整，且刮板工作過程不夠穩定。

技術實現要素：

為解決上述問題，本實用新型提出了一種豬圈用自動力刮糞機構，能夠根據糞道寬窄進行調整刮板角度，同時能夠保證刮板工作穩定性。

本實用新型的豬圈用自動力刮糞機構，包括豬圈糞道，還包括安裝于豬圈糞道內側的刮板機構，及內嵌于豬圈糞道頂部的7字形的限位軌道；所述刮板機構包括呈＜型鉸接的兩刮板；所述刮板頂面中部安裝有動力機構；所述動力機構上安裝有齒輪；所述齒輪邊側嚙合有齒條；所述刮板外邊側頂部與限位軌道緊貼，通過動力機構帶動齒輪在齒條上直線運動，能夠實現自由前進和后退，實現自動力工作，刮板角度能夠根據糞道實現調節。

進一步地，所述刮板底部設置有弧形槽；所述弧形槽嵌合有底部導軌；所述導軌與地面固定，通過弧形槽在導軌上滑動，能夠保證工作穩定性。

再進一步地，所述弧形槽和導軌截面為相互嵌合的Ω型結構。

作為優選的實施方案，所述刮板頂部外邊側安裝有導向輪；所述導向輪與限位軌道緊貼。

本實用新型與現有技術相比較，本實用新型的豬圈用自動力刮糞機構，能夠實現自動力驅動前進和后退，工作時，能夠根據糞道寬窄進行調整刮板角度，同時能夠保證刮板工作穩定性。

附圖說明

圖1是本實用新型的整體結構示意圖。

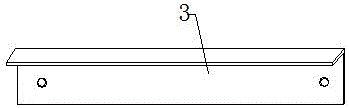

圖2是本實用新型的限位軌道結構示意圖。

具體實施方式

如圖1和圖2所示，本實用新型的豬圈用自動力刮糞機構，包括豬圈糞道1，還包括安裝于豬圈糞道1內側的刮板機構2，及內嵌于豬圈糞道1頂部的7字形的限位軌道3；所述刮板機構2包括呈＜型鉸接的兩刮板4；所述刮板4頂面中部安裝有動力機構5；所述動力機構5上安裝有齒輪6；所述齒輪6邊側嚙合有齒條7；所述刮板4外邊側頂部與限位軌道3緊貼，通過動力機構5帶動齒輪6在齒條7上直線運動，能夠實現自由前進和后退，實現自動力工作，刮板4角度能夠根據糞道實現調節。

所述刮板4底部設置有弧形槽8；所述弧形槽8嵌合有底部導軌9；所述導軌9與地面固定，通過弧形槽8在導軌9上滑動，能夠保證工作穩定性。

所述弧形槽8和導軌9截面為相互嵌合的Ω型結構。

所述刮板4頂部外邊側安裝有導向輪10；所述導向輪10與限位軌道3緊貼。

本實用新型的豬圈用自動力刮糞機構，能夠實現自動力驅動前進和后退，工作時，能夠根據糞道寬窄進行調整刮板角度，同時能夠保證刮板工作穩定性。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
