本發明涉及一種農田土地深松、旋耕、清平一體化的作業設備，具體而言涉及一種激光測控深松旋耕清平聯合作業機。

背景技術：

目前，單一深松作業后，土壤地表形成土壟、土溝，造成凹凸不平，并存在大土塊，對播種及農作物正常生長產生不良影響；深松＋旋耕、深松＋旋耕＋滅茬聯合作業后，土壤地表疏松，經農田平地機整平，土壤地表達到待播狀態，增加了作業次數，因此急需一種一次可完成土壤深松、表層土壤旋耕碎土、滅茬、清平等多項作業的聯合作業機。

技術實現要素：

本發明的目的是提供一種激光測控深松旋耕清平聯合作業機，該作業機一次可完成土壤深松、表層土壤旋耕碎土、滅茬、清平等多項作業，使土壤地表達到待播狀態，減少了機具進地次數，避免了對土壤多次壓實，提高了大田作業效率，也可根據農藝要求調節深松、旋耕深度；激光測控清平組件實現地表自動化清平，清平精度高。

為實現上述目的，本發明采取以下技術方案：一種激光測控深松旋耕清平聯合作業機，整機包括深松裝置、旋耕裝置、激光測控清平組件，其特征在于：深松裝置位于整機前面，旋耕裝置通過鉸接桿安裝在深松裝置的后面，激光測控清平組件安裝在旋耕裝置的尾部。激光測控清平組件實現清平功能，具體包括圓弧形清平刮板、激光掃描儀、激光接收器、激光接收器導套、壓簧，調節桿、十字滑套、十字滑套固定板、調節油缸、中間滑桿、支撐板，所述激光接收器導套安裝在支撐板的兩側，所述激光接收器穿過激光接收器導套，下端頂在圓弧形清平刮板的滑槽中，且壓簧安裝在激光接收器與激光接收器導套之間，所述圓弧形清平刮板的兩側安裝調節桿，中間安裝中間滑桿，所述的調節桿穿過十字滑套，所述調節油缸安裝在十字滑套上，活塞桿與調節桿相連，所述十字滑套固定板安裝在支撐板上，所述中間滑桿穿過支撐板的中間導套。

為實現旋耕深度調節，旋耕裝置懸掛伸出梁與深松裝置鉸接孔ⅱ相連接，旋耕裝置鉸接孔通過鉸接桿與深松裝置鉸接孔ⅰ相連，旋耕裝置的減速箱通過鉸接桿與深松裝置上懸掛鉸接孔連接。

為實現深松深度自動調節，采用液壓限深裝置自動調節深松深度。

本發明的有益效果是：該激光測控深松旋耕清平聯合作業機可實現深松旋耕清平一體化作業，一次完成土壤深松、表層土壤旋耕碎土、滅茬、清平等多項作業，使土壤地表達到待播狀態，減少了機具進地次數，避免了對土壤多次壓實，提高了大田作業效率，也可根據農藝要求調節深松、旋耕深度；激光測控清平組件實現地表自動化清平，清平精度高。

附圖說明

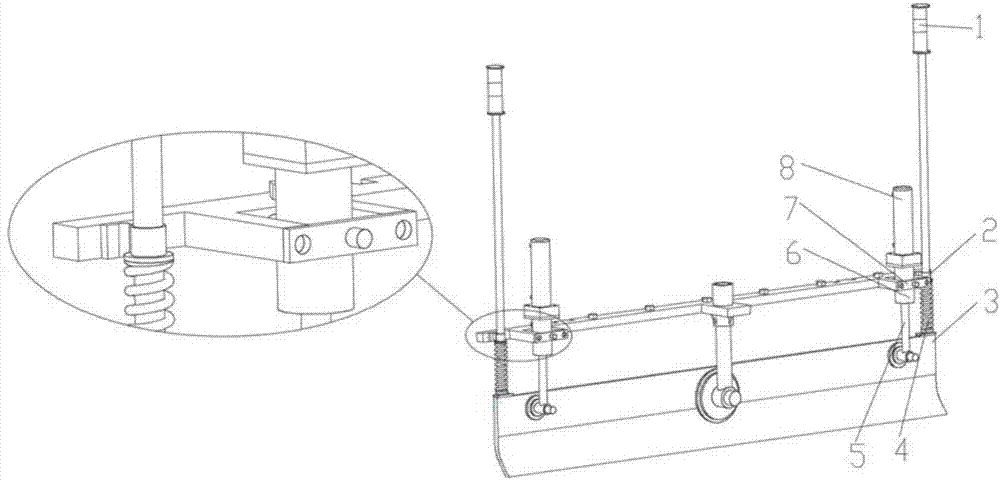

圖1為本發明一種激光測控深松旋耕清平聯合作業機整體示意圖；圖2為本發明圓弧形清平刮板結構示意圖；圖3為本發明深松旋耕連接示意圖，圖4為本發明深松裝置連接示意圖。

圖中：1、激光接收器；2、激光接收器導套；3、圓弧形清平刮板；4、連接彈簧；5、調節桿；6、十字滑套；7、十字滑套固定板；8、調節油缸；9、中間滑桿；10、支撐板；11、激光掃描儀；12、基準平面；13、旋耕裝置鉸接孔；14、鉸接桿；15、旋耕深度調節孔；16、深松裝置鉸接孔i；17、旋耕裝置懸掛伸出梁；18、深松裝置鉸接孔ii；19、深松裝置上懸掛鉸接孔；20、液壓限深裝置。

具體實施方式

下面結合附圖，對本發明做進一步說明，激光掃描儀（11）放置在選定的平面上，掃描形成基準平面（12），激光接收器導套（2）安裝在支撐板（10）的兩側，激光接收器（1）穿過激光接收器導套（2）下端頂在圓弧形清平刮板（3）的滑槽中，且有一連接彈簧（4）安裝在激光接收器與激光接收器導套（2）之間，所述圓弧形清平刮板（3）的兩側安裝調節桿（5），中間安裝中間滑桿（9），所述的調節桿（5）穿過十字滑套（6），所述調節油缸（8）安裝在十字滑套（6）上，活塞桿與調節桿（5）相連，所述十字滑套固定板（7）安裝在支撐板（10）上，所述中間滑桿（9）穿過支撐板（10）的中間導套。旋耕裝置懸掛伸出梁（17）與深松裝置鉸接孔ii（18）相連，旋耕裝置鉸接孔（13）通過鉸接桿（14）與深松裝置鉸接孔i（16）相連，旋耕裝置的減速箱通過鉸接桿（14）與深松裝置上懸掛鉸接孔（19）連接，采用液壓限深裝置（20）自動調節深松深度。

具體地，作業前，液壓限深裝置（20）自動調節深松深度，通過改變鉸接桿（14）的長度調節旋耕深度，同時激光掃平儀掃描（11）形成基準平面（12）。工作過程中，激光接收器（1）接收基準平面信號，然后輸送到控制器，如果不存在偏差，調節油缸（8）不動，正常工作；如果存在偏差，控制器經過分析判斷發出偏差修正信號控制調節油缸（8）伸縮，使圓弧形清平刮板（3）跟隨調節油缸（8）上下移動，直到偏差修正信號消失，圓弧形清平刮板工作平面平行于激光掃描儀（11）掃描形成的基準平面（12）。

本實施例只是對本發明構思和實現的一個說明，并非對其進行限制，在本發明構思下，未經實質變換的技術方案仍然在保護范圍內。

技術特征：

技術總結
本發明涉及一種激光測控深松旋耕清平聯合作業機，整機包括深松裝置、旋耕裝置、激光測控清平組件，其中深松裝置位于整機前面，旋耕裝置通過鉸接桿安裝在深松裝置的后面，激光測控清平組件安裝在旋耕裝置的尾部。本發明可實現深松旋耕清平一體化作業，一次完成土壤深松、表層土壤旋耕碎土、滅茬、清平等多項作業，使土壤地表達到待播狀態，減少了機具進地次數，避免了對土壤多次壓實，提高了大田作業效率，也可根據農藝要求調節深松、旋耕深度；激光測控清平組件實現地表自動化清平，清平精度高。

技術研發人員：劉江濤;弋景剛;袁永偉;李珊珊;孔德剛;王春輝
受保護的技術使用者：河北農業大學
技術研發日：2017.01.10
技術公布日：2017.08.11
