技術領域本發明涉及深松機，具體涉及一種振動深松聯合整地機。

背景技術：
目前，市場上銷售的深松機大多有三種模式。一是機架沿橫向分兩排或三排設有固定式深松鏟，每排2到4個不等，作業時，依靠拖拉機的牽引力，靠基本動力前進實現深松整地作業。二是在機具前后兩側四角分別設置一個彈力限位輪，并在限位輪的上部設置了偏心柱，并與機體緊密相連，其深松鏟的分布同上述一，依靠拖拉機的牽引力，使限位輪上下跳動，帶動整機剛性振動的同時，深松鏟隨之上下振動，進而完成深松整地作業。三是深松聯合機。在滅茬旋耕的同時，靠固定在機架橫梁上等距分布的深松鏟隨機具前進而深松，高強力的機體承載著剛性深松的拉力。總結起來有如下弊端：1、深松鏟與機具呈剛性連接；2、整機一體上下振動；3、滅茬旋耕聯合作業效果不完美；4、既增加了拖拉機的牽引負荷，又增加了油耗。

技術實現要素：
為了克服現有深松機不足之處，本發明提供了一種振動深松聯合整地機。該產品利用鉸鏈傳動原理，采取偏心軸帶動深松鏟往復振動，深松鏟按軸向等距分布，通過主傳動箱輸出軸的傳動，達到前后上下振動，其深松效果十分明顯；由于本機振動偏心軸偏心角度是180度，工作時始終有1/2個深松鏟不受阻力。因此，振動式深松，減少阻力，省車、省油。

本發明的技術方案如下：

一種振動深松聯合整地機,包括滅茬刀軸總成、側傳動箱總成、機架總成、主傳動箱總成、振動深松鏟總成、深松控制機構、旋耕刀軸總成、托板總成；其特征在于：所述深松控制機構包括振動動力輸出偏心軸、連桿、深松鏟主梁、深松鏟主軸，主傳動箱振動動力輸出偏心軸輸出端分別連接連桿，連桿通過銷軸軸套連接深松鏟主梁一端，深松鏟主梁另一端固定在深松鏟主軸上，深松鏟主梁通過螺栓連接深松鏟；主傳動箱振動動力輸出偏心軸兩端分別通過花鍵連接偏心軸，偏心軸連接連桿，連桿通過銷軸軸套連接深松鏟主梁一端，深松鏟主梁另一端固定在深松鏟主軸上，深松鏟主梁通過螺栓連接深松鏟，振動動力輸出偏心軸和兩側的偏心軸分別帶動6個深松鏟振動。

所述托板總成的后拖板設計為“s”形，后拖板通過彈性控制鎖扣與機架連接。

本發明的優點在于：1、結構簡單，主傳動箱轉速可調并與拖拉機后輸出轉速相匹配，利用手柄操作簡單方便，質量可靠、性能穩定；2、滅茬、振動式深松、旋耕、鎮壓一次完成，大大提高了土壤透氣與畜水能力，促進了土壤保墑與排澇性；3、振動式深松，減少了阻力，省油、省車。4、該機的后拖板設計為“s”形，設計了彈性控制鎖扣，通過彈簧張力控制拖板，使旋耕后的土壤充分疏松和復位；5、由于本機振動臂在偏心輪上的結點位置不同，工作時始終有1/2個深松鏟不受阻力。因此，振動式深松，減少阻力，省車、省油。

附圖說明圖1是本發明的主要部件分布圖；

圖2是本發明的深松控制機構剖視圖；

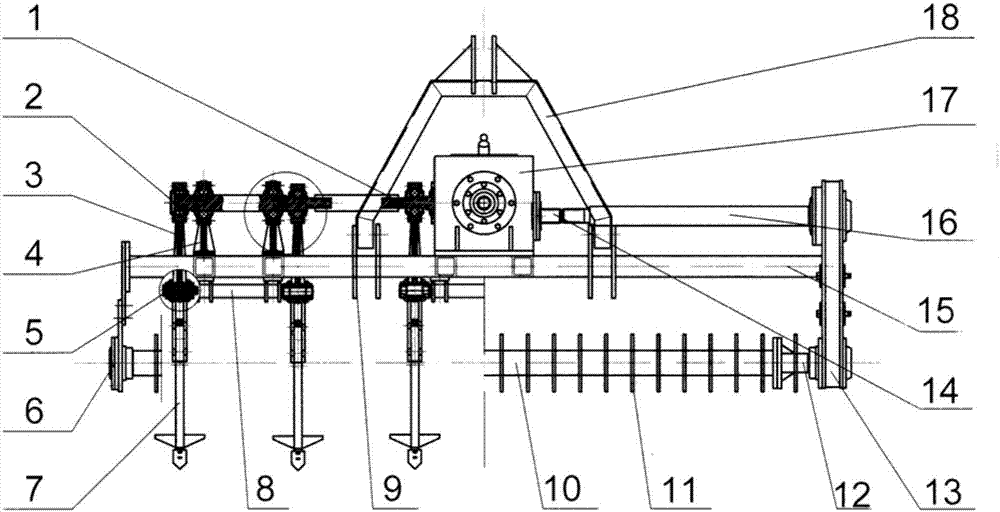

圖3是本發明的主視圖；

圖4是偏心軸與連桿連接局部放大圖；

圖5是連桿與深松鏟主梁局部放大圖；

1、振動動力輸出偏心軸；2、偏心軸；3、連桿；4、瓦架；5、銷軸；6、刀盤軸承室；7、深松鏟；8、深松鏟主軸；9、下懸掛；10、刀軸；11、刀盤；12、側箱輸出軸；13、側箱；14、刀軸動力輸出軸；15、主機架；16、側箱輸入軸；17、主傳動箱；18、上懸掛；19、變速機構；20、深松鏟主梁；21、后托板；22、深松鏟調節套；23、滅茬刀軸總成；24、側傳動箱總成；25、機架總成；26、懸掛總成；27、主傳動箱總成；28、調速器總成；29、振動深松鏟總成；30、旋耕刀軸總成；31、托板總成；32、銷軸軸套；33、軸承壓蓋；34、軸承；35、花鍵套。

具體實施方式一種振動深松聯合整地機,包括滅茬刀軸總成23、側傳動箱總成24、機架總成25、主傳動箱總成27、振動深松鏟總成29、深松控制機構、旋耕刀軸總成30、托板總成31；

所述深松控制機構包括振動動力輸出偏心軸1、連桿3、深松鏟主梁20、深松鏟主軸8，主傳動箱振動動力輸出偏心軸1輸出端分別連接連桿3，連桿3通過銷軸軸套32連接深松鏟主梁20一端，深松鏟主梁20另一端固定在深松鏟主軸8上，深松鏟主梁20通過螺栓連接深松鏟7；主傳動箱振動動力輸出偏心軸1兩端分別通過花鍵連接偏心軸2，偏心軸2連接連桿3，連桿3通過銷軸軸套32連接深松鏟主梁20一端，深松鏟主梁20另一端固定在深松鏟主軸8上，深松鏟主梁20通過螺栓連接深松鏟7，振動動力輸出偏心軸1和兩側的偏心軸2分別帶動6個深松鏟振動，3根偏心軸分別帶動6個深松鏟振動，因為振動動力輸出偏心軸和兩側的偏心軸的偏心度是180度。也就是說一根振動深松鏟主梁擺動的同時，另一根振動深松鏟主梁向其相反的方向擺動。

機具在拖拉機的牽引下前進，在預定變速檔位下，后輸出軸轉動帶動主傳動箱轉動，繼而帶動兩根輸出軸旋轉。其中輸出一軸的一端帶動左側3個振動機構轉動----深松鏟振動；輸出一軸的另一端帶動右側3個振動機構轉動----深松鏟振動；輸出二軸一端帶動左側齒輪箱齒輪傳動----滅茬刀軸轉動；輸出二軸另一端帶動右側齒輪箱齒輪傳動----旋耕刀軸轉動，繼而完成滅茬、深松、旋耕整地作業。

技術特征：

技術總結
本發明提供了一種振動深松聯合整地機，該整地機包括滅茬刀軸總成、側傳動箱總成、機架總成、主傳動箱總成、振動深松鏟總成、深松控制機構、旋耕刀軸總成、托板總成；該產品利用鉸鏈傳動原理，采取偏心軸帶動深松鏟往復振動，深松鏟按軸向等距分布，通過主傳動箱輸出軸的傳動，達到前后上下振動，其深松效果十分明顯；由于本機振動偏心軸偏心角度是180度，工作時始終有1/2個深松鏟不受阻力。因此，振動式深松，減少阻力，省車、省油。

技術研發人員：齊建國;曲文濤;王金鵬
受保護的技術使用者：寧城天助機械有限公司
技術研發日：2017.05.17
技術公布日：2017.08.11
