本實用新型涉及一種深松裝置，具體涉及一種小型深松機的自激振動裝置，屬于農業機械領域。

背景技術：

農機深松整地是農業保護性耕作的主要措施，它是利用深松機具疏松土壤而不翻轉土層的一種深耕方法。深松土壤不僅能夠打破犁底層、白漿層或粘土硬盤，加深耕層、熟化底土，利于作物根系深扎而且能夠很好的蓄雨貯墑，減少地面徑流。

深松機主要分為振動式深松機和非振動式深松機兩大類。實驗表明，相較于非振動式深松機，振動式深松機能夠大大減少深松機具的牽引阻力。目前，大多數振動式深松機的深松裝置依靠深松機動力裝置提供的能量實現振動深松的功能，這樣雖然可以大大降低牽引阻力，但不能減少深松機總功耗，甚至存在總功率增加的問題。我國廣大的丘陵山地也不適宜大型機械的作業。

為解決上述問題，本實用新型提供一種新的技術方案。

技術實現要素：

本實用新型一種小型深松機的自激振動裝置，它的特點是不需要動力裝置提供深松鏟振動所需能量，而是利用彈簧的伸縮帶動深松鏟振動，并且彈簧的預緊力和深松鏟的入土深度可以調節，具有結構簡單，便于安裝與操作的特點。

本實用新型解決其技術問題所采用的技術方案是：

一種小型深松機的自激振動裝置，其特征在于：

所述小型深松機的自激振動裝置，由連接板、彈簧上座、滑桿、擺桿、轉動銷、上固定板、固定孔、下固定板、預緊螺母、彈簧下座、彈簧和深松鏟組成。

所述擺桿一端與連接板連接，擺桿另一端通過轉動銷與上固定板連接。

所述連接板上開有固定孔。

所述彈簧套在滑桿上，彈簧上端與彈簧上座連接，彈簧下端與彈簧下座連接。

所述深松鏟上端開有固定孔，深松鏟與連接板通過螺栓連接。

所述滑桿上端從擺桿上的通孔穿過，滑桿下端與下連接板連接。

所述滑桿下端有螺紋，預緊螺母安裝在滑桿下端螺紋上。

所述彈簧的預緊力通過預緊螺母調節。

所述深松鏟的入土深度通過與連接板的固定位置高度調節。

上述的滑桿、彈簧、彈簧上座、彈簧下座、預緊螺母和下固定板組成激振裝置。

上述的連接板、擺桿、轉動銷和上固定板組成擺動裝置。

附圖說明：

圖1是本實用新型一種小型深松機的自激振動裝置的工作原理圖。

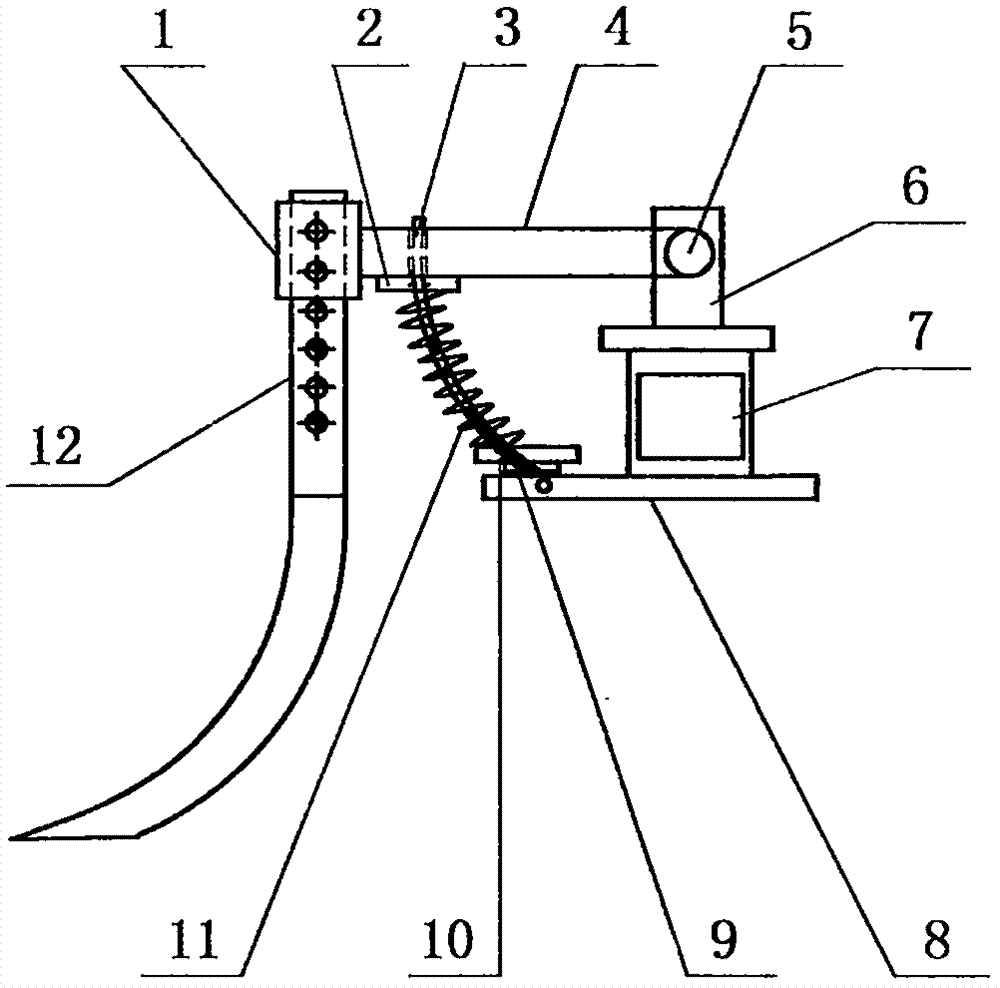

圖2是本實用新型一種小型深松機的自激振動裝置的結構主視圖。

圖3是擺動裝置的俯視圖。

圖中：1、連接板，2、彈簧上座，3、滑桿，4、擺桿，5、轉動銷，6、上固定板，7、固定孔，8、下固定板，9、預緊螺母，10、彈簧下座，11、彈簧，12、深松鏟。

具體實施方式：

結合圖1，對本實用新型一種小型深松機的自激振動裝置的工作原理進行說明。深松裝置由拖拉機牽引，前進中的深松鏟12由于受到土壤阻力而帶動與其連接的連接板1和擺桿4繞著轉動銷5轉動，轉動的擺桿4進而通過壓縮彈簧上座2使彈簧11沿著滑桿3移動，由于彈簧11的伸縮量隨著深松鏟12受到的土壤阻力變化而變化，進而通過推動彈簧上座2來使擺桿4繞轉動銷5轉動，進而帶動深松鏟產生振動，達到振動深松的目的；彈簧11的預緊力可以通過預緊螺母9調節，可以使深松機達到更好的減阻效果；深松鏟12的入土深度可以通過改變與連接板固定的位置高度調節，以便滿足不同的深松深度要求。

圖2和圖3為本實用新型的結構示意圖。小型深松機的自激振動裝置由連接板1、彈簧上座2、滑桿3、擺桿4、轉動銷5、上固定板6、固定孔7、下固定板8、預緊螺母9、彈簧下座10、彈簧11和深松鏟12組成。擺桿4一端與連接板1連接，擺桿4另一端通過轉動銷5與上固定板6連接。連接板1上開有固定孔7。彈簧11套在滑桿3上，彈簧11上端與彈簧上座2連接，彈簧11下端與彈簧下座10連接。深松鏟12上端開有固定孔，深松鏟12與連接板1通過螺栓連接。滑桿3上端從擺桿4上的通孔穿過，滑桿3下端與下固定板8連接。滑桿3下端有螺紋，預緊螺母9安裝在滑桿3下端螺紋上。彈簧11的預緊力通過預緊螺母9調節。深松鏟12的入土深度通過與連接板1的固定位置高度調節。滑桿3、彈簧11、彈簧上座2、彈簧下座10、預緊螺母9和下固定板8組成激振裝置。連接板1、擺桿4、轉動銷5和上固定板6組成擺動裝置。

以上對本實用新型做了詳盡的描述，其目的在于讓熟悉此領域技術的人士能夠了解本發明的內容并加以實施，并不能以此限制本實用新型的保護范圍，凡根據本實用新型的實質所作的等效變化或修改，都應涵蓋在本實用新型的保護范圍內。
