本技術涉及灌溉裝置，具體為一種水溶肥灌溉裝置。

背景技術：

1、水溶肥是可以完全溶于水的多元復合肥料，它能迅速地溶解于水中，更容易被作物吸收，而且其吸收利用率相對較高，更為關鍵的是它可以應用于噴滴灌等設施農業，實現水肥一體化，達到省水省肥省工的效能。

2、然而水溶肥想要實現最好的施肥和灌溉效果，一方面是需要增加水肥的混合均勻度，這樣才能保證作物得到的施肥是均勻的，能避免肥力不足生長過慢，也能避免肥力過多，濃度過大，導致燒苗；二是精確實現水肥比例，現有水溶肥灌溉裝置的水肥混合結構，混合效果僅為簡單的平面攪拌，且混合容器內部容易殘留上次攪拌作業后的廢料或者沉積物，導致實際的配比達不到預設的值。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種水溶肥灌溉裝置，包括罐體、投料口、出料口、主進水管、副進水管、中央回轉接頭、y形進水管、動力源、傳動結構；

2、其中，所述罐體頂部設有連通罐體內部的投料口，所述罐體底部設有連通罐體內外部的出料口，所述罐體頂部中心位置轉動連接有貫穿罐體頂壁的主進水管，所述主進水管進入罐體的一端向下延伸至罐體底部，所述主進水管下端連接有兩個向上彎曲的副進水管，所述主進水管和兩個副進水管形成錨形，兩個所述副進水管上開設有多個主出水孔；所述主進水管伸出罐體頂壁的一端連接有中央回轉接頭，所述中央回轉接頭的另一端連接有y形進水管，所述y形進水管設有兩個進料端口，所述罐體頂部設有動力源，所述動力源通過傳動結構與主進水管動力連接。

3、優選的，兩個所述副進水管上開設的主出水孔指向罐體內壁，多個所述主出水孔均勻布設在兩個所述副進水管上。

4、優選的，兩個所述副進水管相向的一側均設有多個水平伸出的分支管。

5、優選的，所述主進水管上設有螺旋提升帶，所述螺旋提升帶軸線和主進水管的軸線相重合。

6、優選的，所述主進水管底部設有跟隨主進水管轉動的底部槳葉，所述底部槳葉的轉動提升方向為自下而上。

7、優選的，每個所述分支管均為空心結構且與副進水管連通，所述分支管延伸出副進水管的一端設有分出水口。

8、優選的，所述傳動結構為帶傳動。

9、優選的，所述y形進水管的兩個進料端口一個連接氣泵一個連接凈水。

10、與現有技術相比，本實用新型提供了一種水溶肥灌溉裝置，具備以下有益效果：

11、1、利用一個動力源實現多維度的立體攪拌，提高了水溶肥灌溉裝置中水肥的混合均勻度，同時能縮短攪拌時間。

12、2、能在單次水肥攪拌的作業后對混合容器內部進行清潔，減少罐體內單次攪拌作業后殘留的廢料或者沉積物。

13、3、利用帶傳動實現攪拌中的過載保護，避免發生異常卡死的時候動力源或攪拌結構的損壞，提高安全性和可靠性。

技術特征：

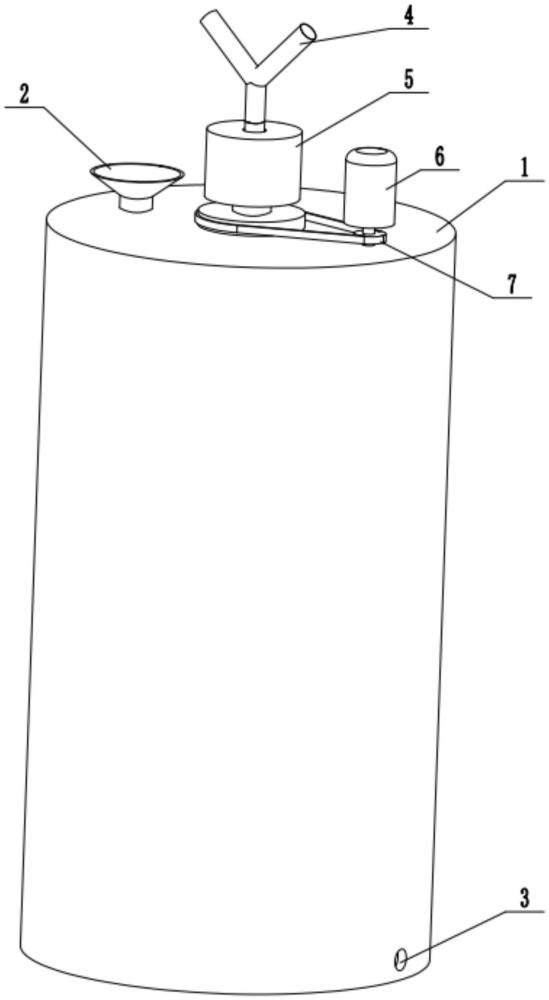

1.一種水溶肥灌溉裝置，其特征在于，包括罐體(1)、投料口(2)、出料口(3)、主進水管(8)、副進水管(9)、中央回轉接頭(5)、y形進水管(4)、動力源(6)、傳動結構(7)；

2.根據權利要求1所述的一種水溶肥灌溉裝置，其特征在于：兩個所述副進水管(9)上開設的主出水孔(10)指向罐體(1)內壁，多個所述主出水孔(10)均勻布設在兩個所述副進水管(9)上。

3.根據權利要求1所述的一種水溶肥灌溉裝置，其特征在于：兩個所述副進水管(9)相向的一側均設有多個水平伸出的分支管(11)。

4.根據權利要求1所述的一種水溶肥灌溉裝置，其特征在于：所述主進水管(8)上設有螺旋提升帶(12)，所述螺旋提升帶(12)軸線和主進水管(8)的軸線相重合。

5.根據權利要求1所述的一種水溶肥灌溉裝置，其特征在于：所述主進水管(8)底部設有跟隨主進水管(8)轉動的底部槳葉(13)，所述底部槳葉(13)的轉動提升方向為自下而上。

6.根據權利要求3所述的一種水溶肥灌溉裝置，其特征在于：每個所述分支管(11)均為空心結構且與副進水管(9)連通，所述分支管(11)延伸出副進水管(9)的一端設有分出水口(14)。

7.根據權利要求1所述的一種水溶肥灌溉裝置，其特征在于：所述傳動結構(7)為帶傳動。

8.根據權利要求1所述的一種水溶肥灌溉裝置，其特征在于：所述y形進水管(4)的兩個進料端口一個連接氣泵一個連接凈水。

技術總結
本技術屬于灌溉裝置技術領域，具體為一種水溶肥灌溉裝置，包括罐體、投料口、出料口、主進水管、副進水管、中央回轉接頭、Y形進水管、動力源、傳動結構；其中，所述罐體頂部設有連通罐體內部的投料口，所述罐體底部設有連通罐體內外部的出料口，所述罐體頂部中心位置轉動連接有貫穿罐體頂壁的主進水管，所述主進水管進入罐體的一端向下延伸至罐體底部，所述主進水管下端連接有兩個向上彎曲的副進水管，所述主進水管和兩個副進水管形成錨形，兩個所述副進水管上開設有多個主出水孔；所述主進水管伸出罐體頂壁的一端連接有中央回轉接頭，利用一個動力源實現多維度的立體攪拌，提高了水溶肥灌溉裝置中水肥的混合均勻度。

技術研發人員：朱梓文,黃麗萍,曾裕毅
受保護的技術使用者：廣西容縣彩源農業技術開發有限公司
技術研發日：20240629
技術公布日：2025/4/28
